| Brand Name: | GEZHI or OEM |
| Número De Modelo: | Multiplexor GPON de CEX WDM1R |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Payment Terms: | Western Union, T/T |
Descripción del producto
El elemento de la coexistencia (CEx) del multiplexor de xWDM/xPON es un solo dispositivo del WDM para combinar servicios actuales de G-PON FTTH con tecnologías emergentes de XGS-PON y de Next Generation NG-PON2. Las longitudes de onda adicionales del aprovisionamiento con el elemento de la coexistencia incluyen la supervisión del RF, de punto a punto (PtP), y de OTDR. Su obediente con ITU-T G.984.5.
Los componentes de alta calidad aseguran la estabilidad muy alta de la operación de los multiplexores de xWDM/xPON en la gama espectral entera y la estabilidad termal perfecta. GEZHI ofrece una plataforma flexible de los productos del elemento de la coexistencia para caber un despliegue específico de PON que sea el más rentable a sus necesidades – dependiendo de sus requisitos cada CEx se puede complementar completamente con todos los servicios de PON o con solamente los servicios pidió. Los componentes ópticos superiores y la conectividad de alta calidad aseguran rendimiento superior, la confiabilidad de red más de pequeñas pérdidas, y robusta.
|
CARACTERÍSTICAS Pérdida de inserción baja Alto aislamiento del canal RoHS obediente Disponible con funciones modificadas para requisitos particulares |
USOS Sistemas del WDM SISTEMA DE PON Redes del acceso de FTTH redes de telecomunicaciones ópticas |
Detalles de la imagen
Longitud de onda del multiplexor de Elemet de la coexistencia (CEx)
| Protocl/servicio | Longitud de onda |
| Banda de G-PON | 1290~1330, 1480~1500nm |
| Banda de XGS-PON | 1260~1280, 1575~1580nm |
| Banda NG-PON2 | 1524~1544, 1596~1625 |
| Banda video del RF | 1540~1565nm |
| Banda de PtP WDM-PON | 1610~1625nm |
| Banda del monitor de OTDR | 1640 - 1660nm |
Especificación
| Multiplexor de CEx | Protocl/servicio | Gama espectral | Max Insertion Loss | Aislamiento |
| CEx01 | GPON | 1290-1330 y 1480-1500nm | 0.8dB | ≥30dB |
| NGA | 1260-1280 y 1572-1650nm | 1.0dB | ≥16dB | |
| CEx02 | GPON | 1290-1330 y 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 y 1575-1580nm | 1.1dB | ≥30dB | |
| CEx03 | GPON | 1290-1330 y 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 y 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 y 1596-1625nm | 1.4dB | ≥16dB | |
| CEx04 | GPON | 1290-1330 y 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 y 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 y 1596-1625nm | 1.4dB | ≥25dB | |
| CEx05 | GPON | 1290-1330 y 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 y 1575-1580nm | 1.1dB | ≥30dB | |
| Vídeo del RF | 1540-1565nm | 1.4dB | ≥30dB | |
| CEx06 | GPON | 1290-1330 y 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 y 1575-1580nm | 1.1dB | ≥30dB | |
| Vídeo del RF | 1540-1565nm | 1.7dB | ≥30dB | |
| Monitor de OTDR | 1640-1660nm | 1.4dB | ≥30dB | |
| CEx07 | G-PON | 1290-1330 y 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 y 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 y 1596-1625nm | 1.4dB | ≥25dB | |
| Vídeo del RF | 1540-1565nm | 2.0dB | ≥30dB | |
| PtP WDM-PON | 1610-1625nm | 1.7dB | ≥30dB | |
| CEx08 | G-PON | 1290-1330 y 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 y 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 y 1596-1625nm | 1.4dB | ≥25dB | |
| Monitor de OTDR | 1640-1660nm | 1.7dB | ≥30dB | |
| PtP WDM-PON | 1610-1625nm | 2.0dB | ≥30dB | |
| Vídeo del RF | 1540-1565nm | 2.3dB | ≥30dB |
Nota: La especificación modificada para requisitos particulares está disponible.
Las especificaciones antedichas no incluyen pérdida del conector.

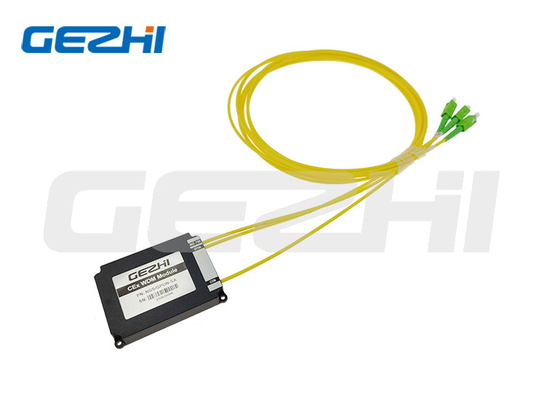

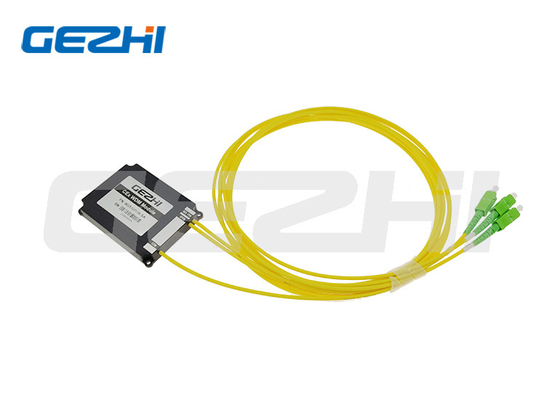

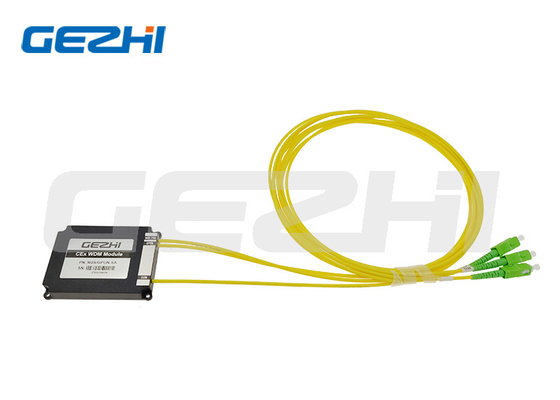

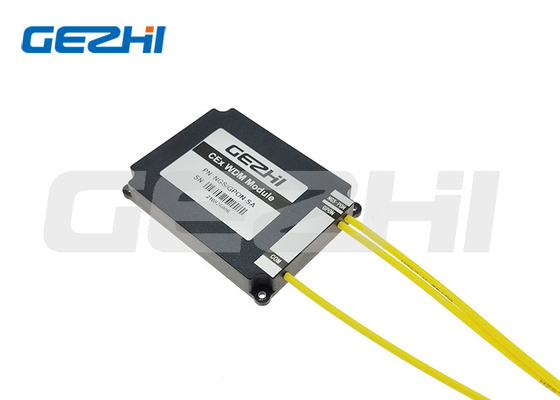

Paquete de la caja del ABS del módulo del multiplexor de CEx
Paquete montado en rack del módulo del multiplexor de CEx
|
|
