Filtro portuario de la banda DWDM del WDM 3 micro rojos/azules C de la óptica para el sistema de DWDM

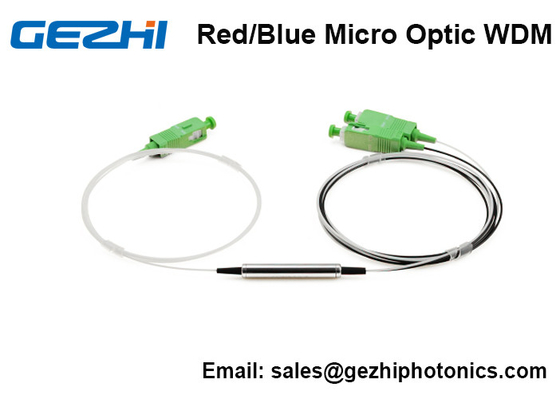

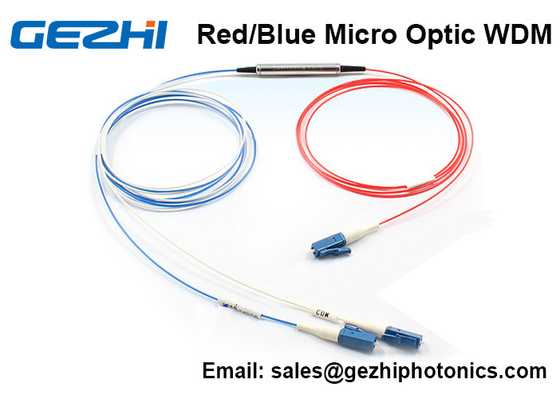

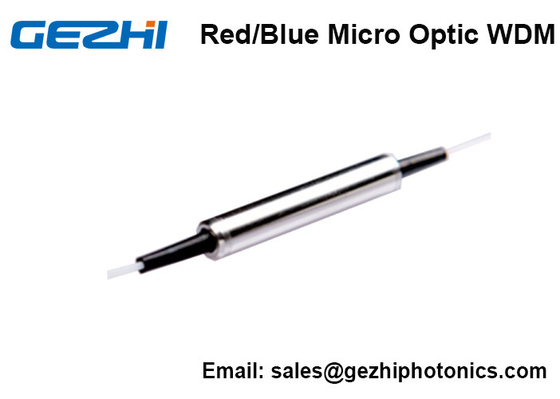

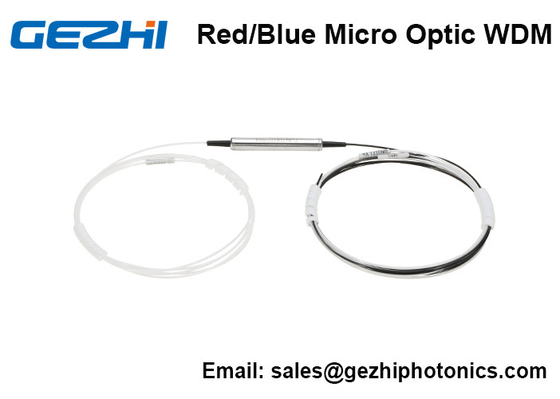

Name: Filtro portuario de la banda DWDM del WDM 3 micro rojos/azules C de la óptica para el sistema de DWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: WDM GZ-rojo/azul
Price: 399.98 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Número De Modelo:	WDM GZ-rojo/azul
Cuota De Producción:	1
Precio:	Get Latest Price
Delivery Time:	días 2~7working

Información detallada

Product Description

Información detallada

Lugar de origen:

China

Certificación:

CE/FCC/RoHS/TUV/UL

Nombre de producto:

WDM micro rojo/azul de la óptica

Longitud de onda:

1549.12~1562.83 (rojo) o 1530.13~1541.55 (azul)

Paquete:

Tubo de acero de Staniless

Conector:

LC/SC/FC/ST (PC o APC)

Longitud de la fibra:

personalizado

Uso:

Sistema de DWDM

Detalles de empaquetado:

1pcs en una espuma con la caja plástica

Capacidad de la fuente:

80000Channel por mes

Resaltar:

WDM micro azul rojo de la óptica

WDM micro de la óptica del sistema de DWDM

Filtro de la banda DWDM de C

Product Description

Filtro rojo/azul del WDM 3 de la banda microóptica del puerto C en sistema de DWDM

Dispositivo rojo/azul C de la banda portuaria de 3 de las Micro-óptica del WDM

GEZHI 1x2 filtro de la banda roja/azul de DWDM es un dispositivo micro pasivo de la óptica basado en tecnología ambientalmente estable del filtro de la película fina. Se utiliza principalmente para separar o para combinar señales rojas de la longitud de onda de la banda y señales de la longitud de onda de la banda azul en banda de C, en sistemas de la sola fibra DWDM y sistema bidireccionales de la amplificación del poder más elevado. Los componentes se caracterizan con la banda útil ancha, la pérdida de inserción baja, la pérdida de alto retorno, la estabilidad ambiental excelente y el poder más elevado manejando capacidad.

En un módulo de DWDM, que utiliza un filtro rojo/azul, un Mux se puede combinar con un Demux. Por ejemplo, el Mux combina los canales de DWDM en la banda roja, mientras que el Demux separa los canales de DWDM en la banda azul. Usando un filtro rojo/azul, uno puede combinar el rojo transmite los canales y el azul recibe los canales sobre una sola fibra.

Características

Pérdida de inserción baja
Alto aislamiento
Altas estabilidad y confiabilidad

Uso

Supervisión de sistema
Amplificador de la fibra
Amplificador óptico de la fibra

Especificaciones de funcionamiento

Tipo		MWDM
Longitud de onda del canal del paso	nanómetro	1549.12~1562.83 (rojo)	1530.13~1541.55 (azul)
Longitud de onda del canal de la reflexión	nanómetro	1530.13~1541.55 (azul)	1549.12~1562.83 (rojo)
Pérdida de inserción del canal del paso	DB	≤0.50
Pérdida de inserción del canal de la reflexión	DB	≤0.40
Ondulación del canal	DB	≤0.3
Aislamiento adyacente	DB	≥30
Aislamiento expreso del canal	DB	≥15
PDL	DB	≤0.1
PMD	Ps/nm	≤0.1
Estabilidad termal	dB/℃	≤0.005
Directividad	DB	≥50
Pérdida de vuelta	DB	≥45
Manejo de la potencia	mW	300
Temperatura de funcionamiento	℃	-30~+80
Temperatura de almacenamiento	℃	-40~+85
Max. Tensile Load	N	5
Dimensiones del paquete	milímetro	Φ5.5xL34 (250um)/Φ5.5xL38 (900um)

Nota: 1. la pérdida de inserción no incluye el conector, cada conector añadirá la pérdida 0.2dB.

2. La otra longitud de onda se puede hacer por el requerimiento del cliente. Por ejemplo, banda L R/B, banda L de la c.

Información el ordenar

Longitud de onda

Espec. del paquete

Tipo de la fibra

Diámetro de la fibra

Longitud de la fibra

Conector

Longitud de onda de R/B=Red/Blue

1= Φ5.5mm×34mm

2= 90×20×10 milímetro

3=100×80×10.5 milímetro

4= 120×80×18 milímetro

5=140×115×18 milímetro

6=19” 1U montado en rack

X= otros

9=9/125

X=Others

25=250um

90=900um

20=2.0m m

30=3.0m m

X=Others

los 05=0.5m

el 10=1.0m

el 15=1.5m

X=Others

OO=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Others
