| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 1x8 acuerdo CWDM |
| Cuota De Producción: | 1pcs para 1x8 el acuerdo CWDM |
| Precio: | Get Latest Price |
| Delivery Time: | días 2~7working |

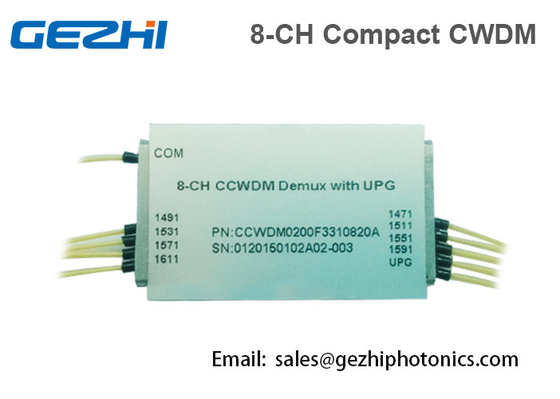

El módulo 1x8 de la fibra CCWDM canaliza el multiplexor óptico Mini Size
El multiplexor grueso compacto de la división de la longitud de onda (CCWDM) está ampliando el ancho de banda las redes de comunicaciones del metro/del acceso. CCWDM de GEZHI Photonics se basa en tecnología del filtro de la película fina y el empaquetado microóptico de la vinculación del metal. GEZHI Photonics'provides CCWDM de alta calidad con ancho de banda plano del canal, la configuración flexible del canal, la pérdida de inserción baja y el alto aislamiento. Se diseña para actualizar capacidad fácilmente mientras que el sistema crece. Todos los productos de Fooxtek son de epoxy-libres en la trayectoria óptica.
Características
Uso
Parámetros:
| Parámetro | Valor | |||||||
| Número de canal | 4 | 8 | 8 (+E1) | 8 (+E2) | ||||
| Longitud de onda central (nanómetro) | 1270,1290… 1610 o 1271,1291… 1611 | |||||||
| Banda de paso (nanómetro) | Canal | Mínimo. | +/--6,5 | |||||
|
Puerto de la mejora |
Mínimo. | - | 1310+/-50 | 1260~1457 | ||||
|
Aislamiento (DB) |
Mux |
Adyacente |
Mínimo. | 30 | ||||
|
No adyacente |
Mínimo. | 40 | ||||||
|
Puerto de la mejora |
Mínimo. | 15 | ||||||
| Demux |
Adyacente |
Mínimo. | 30 | |||||
|
No adyacente |
Mínimo. | 40 | ||||||
|
Puerto de la mejora |
Mínimo. | 15 | ||||||
|
Pérdida de inserción (DB) |
Canal | Máximo. | 1,0 | 1,5 | 1,6 | 1,8 | ||
|
Mejora Puerto |
Máximo. | - | 1,2 | |||||
| Ondulación en la banda de paso (DB) | Máximo. | 0,3 | ||||||
| Directividad (DB) | Mínimo. | 50 | ||||||
|
Pérdida de la dependencia de la polarización (DB) |
Máximo. | 0,15 | ||||||
|
Dispersión del modo de la polarización (GD) picosegundo |
Máximo. | 0,1 | ||||||
| Pérdida de vuelta (DB) | Mínimo. | 45 | ||||||
| Tipo de la fibra |
SMF-28 que viene con el tubo flojo de 900m m |
|||||||
| Longitud de la fibra (m) | 1.0+/-0.1 | |||||||
| Manejo de la potencia (mW) | Máximo. | 500 | ||||||
| Temporeros de funcionamiento. (°C) | -10~+70 | |||||||
| Temporeros del almacenamiento. (°C) | -40~+85 | |||||||
| Dimensiones del paquete (milímetros) | L44xW28xH26 | |||||||
Nota:
1. Todas las especificaciones incluyen el efecto de la temperatura de funcionamiento y todos los estados de la polarización.
2. Los valores referidos sin los conectores y las pérdidas de inserción para un conector-par son 0.20dB (típicos) y 0.30dB (máximos).
3. La longitud de la fibra incluye la bota de goma y excluye el conector.
IL típico más de -40 a 85C de 8ch CCWDM
Dimensiones de paginación:
Uso de CCWDM en FTTA
Información de la orden:
| CCWDM8- | XXXX- | X | X | XX | X | X |
| Longitud de onda | Grado | Tipo de la coleta | Longitud | conector | paquete | |
|
1471 1491 1611 |
P |
fibra 0=bare tubo flojo 1=900um cable de 2=2m m cable de 3=3m m |
los 05=0.5m el 10=1.0m el 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Special |
Cadena de producción
|
|
