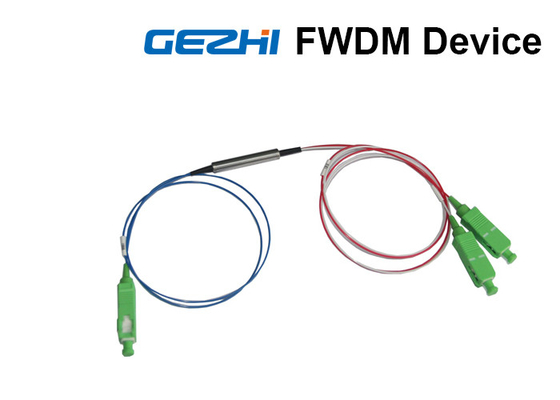

3 el paso portuario 1490nm del filtro CWDM Mux Demux de FWDM refleja 1310/1550nm

El módulo del WDM del filtro de FTTX usado extensivamente en EDFA, los amplificadores de Raman, las redes del WDM y la instrumentación de las fibras ópticas se basa en tecnología del filtro de la película fina (TFF). El dispositivo combina o separa la luz en diversas longitudes de onda en una gama de longitud de onda ancha. Puede ampliar la capacidad de una sola fibra de alcanzar la comunicación bidireccional, de modo que ampliamente utilizado en mejora y la extensión ópticas de la red, o introduzca el nuevo negocio completo etc.



GEZHI Photonics proporciona los dispositivos filtro-basados del filtro de la multiplexación de división de longitud de onda (WDM) que se modifican para requisitos particulares a las bandas particulares de la longitud de onda para sus usos especiales. Pues usted puede ser que sepa, el sistema sí mismo de GEPON trabaja 1310 /1490, la señal de CATV aquí se entrega tan sobre la misma fibra usando 1550nm, y está un lugar FWDM donde todos este get “mezclados”.





Tipo		FWDM
Longitud de onda de funcionamiento T: longitud de onda de la transmisión R: longitud de onda de la reflexión 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	nanómetro	T1550 R1310/1490
		T1490 R1310/1550
		T1310 R1490/1550
		T1550/1610 R1310/1490
		T1550/1625 R1310/1490
		T1625 R1310/1490/1550
		T1650 R1310/1490/1550
Pérdida de inserción de la transmisión	DB	≤0.80
Pérdida de inserción de la reflexión	DB	≤0.60
Aislamiento del canal de transmisión	DB	≥30
Aislamiento del canal de la reflexión	DB	≥17
PDL	DB	≤0.1
Estabilidad termal de la longitud de onda	nm/℃	≤0.003
Estabilidad termal de la pérdida de inserción	dB/℃	≤0.005
Directividad	DB	≥55
Pérdida de vuelta	DB	≥45
Temperatura de funcionamiento	℃	-20~+70
Temperatura de almacenamiento	℃	-40~+85

Nota: 1. el arreglo para requisitos particulares está disponible.

2. pecified sin el conector, y añaden una pérdida adicional 0.2dB por el conector.



• Canal del paso (transmisión): 1490nm
• Canal de la reflexión: 1310nm y 1550nm
• Alto aislamiento del aislamiento, de la confiabilidad y del canal
• Pérdida de inserción baja y confiabilidad ambiental excelente
• RoHS obediente



• Paquete del tubo de cristal para la fibra desnuda 250um
• Paquete de acero del tubo para la fibra desnuda 250um y la fibra 900um
• Caja del ABS para la fibra de 900um, de 2.0m m y de 3.0m m
• Nota: la fibra desnuda 250um es también finne que se equipará del conector



La imagen A está para T13/R15, T14/R1315, WDM del filtro de T1415/R13 FTTX
La imagen B está para T15/R13, T13/R1415, T15/R1314, WDM del filtro de T1314/R15 FTTX
