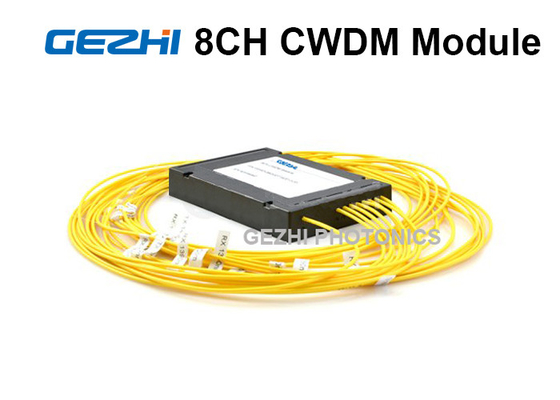

8 módulo a una cara 1270 de la fibra CWDM de los canales - 1610nm para el amplificador óptico de la fibra

CWDM a una cara MUX

Trabajo del multiplexor de GEZHI (MUX) con el demultiplexor (DEMUX) en el otro lado para la sola transmisión de datos direccional más de una fibra.



El módulo de GEZHI Photonics 8CH CWDM Mux/Demux es una tecnología pasiva, él tiene en cuenta para que cualquier protocolo sea transportado sobre el vínculo, mientras esté en una longitud de onda específica (es decir el T1 sobre fibra en 1570nm transportó junto a Ethernet 10Gbps en 1590nm). Esto permite la impermeabilización futura a largo plazo de la infraestructura del establecimiento de una red porque los multiplexores se refractan simplemente la luz a cualquier velocidad de la red, sin importar el protocolo que es desplegado.

GEZHI Photonics proporciona una cartera completa de CWDM Mux Demux y óptico añada las unidades del multiplexor del descenso (OADM) para adaptarse a todos los usos por ejemplo: Gigabit y Ethernet 10G, SDH/SONET, cajero automático, ESCON, canal de la fibra, FTTx y CATV. Y proporcionamos configuraciones portuarias opcionales por ejemplo: Puerto expreso del puerto, del puerto del monitor, de la banda útil 1310nm y puerto 1550nm para estos multiplexores según la opción del cliente.





Un puerto común:

• Conectores del LC, del SC, del ST y de FC disponibles.

Puerto de estándar de B 1310nm:

• Permite una señal de la herencia 1310nm de pasar. Es decir, puede llevar la óptica de LR, la óptica etc. de LX.
• Conectores del LC, del SC, del ST y de FC disponibles.

Puerto de estándar de C 1550nm:

• Permite una señal de la herencia 1550nm de pasar. Es decir, puede llevar la óptica del ER, la óptica del ZR, la óptica de LX, la óptica etc. de ZX.
• Conectores del LC, del SC, del ST y de FC disponibles.

Puerto de D Mux/Demux para las longitudes de onda específicas:

• Conectores del LC, del SC, del ST y de FC disponibles.
• Obediente con el estándar del ITU G.657A1 como defecto.

Puerto expreso de E:

• Permite la conexión en cascada de dos módulos de CWDM mux/demux, doblando la capacidad de canal en el vínculo común de la fibra.
• El aislamiento del canal es 15dB como defecto, 16dB ~40dB disponible a petición.
• Conectores del LC, del SC, del ST y de FC disponibles.

Puerto del monitor de F:

• Conecta el equipo de la medida/de supervisión, tal como metros de poder o analizadores de red, con las salidas del módulo.
• Cuando la supervisión acabada, desconecta los instrumentos y la red se deja imperturbada.
• Conectores del LC, del SC, del ST y de FC disponibles.
• El porcentaje del golpecito es el 5% como defecto, el 1%, el 2%, el 3%, o el 10% disponible a petición.

La disposición real depende del tipo elegido del conector así como de otros factores. Sin embargo, el esquema principal permanece el sameWe para proporcionar configuraciones portuarias opcionales por ejemplo: Puerto expreso del puerto, del puerto del monitor, de la banda útil 1310nm y puerto 1550nm para estos multiplexores según la opción del cliente, al usar con 1310nm la herencia SDH/SONET, longitudes de onda de CWDM 1270, 1290, 1310, 1330 y 1350nm no debe ser utilizado. Al usar con 1550nm la herencia SDN/SONET, longitudes de onda de CWDM 1510, 1530, 1550, 1570 y 1590nm no debe ser utilizado.
