Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | CWDM Mux Demux | Número de canal: | 8 canales |
|---|---|---|---|
| Longitud de onda: | 1470nm~1610nm + puerto de la mejora | Conector: | LC/SC/FC/ST (PC o APC) |
| Tipo de la fibra: | símplex | Longitud de la fibra: | Modificado para requisitos particulares |
| Alta luz: | 8 Ch CWDM Mux Demux,LC CWDM Mux Demux,8 módulo de los canales CWDM Mux Demux |
||

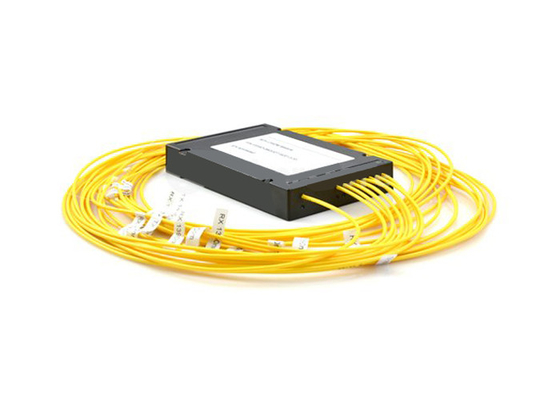

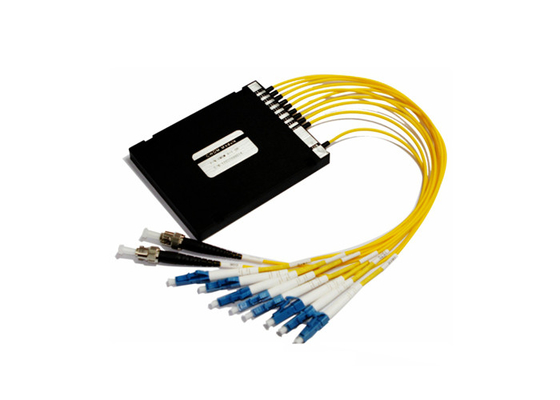

8 módulo 1470~161nm LC del canal CWDM Mux Demux para el sistema óptico del establecimiento de una red del transporte
GEZHI Photonics ofrece una gama completa de CWDM Mux-Demux y óptico añada las unidades del multiplexor del descenso (OADM) para adaptarse a todos los usos de las clases y soluciones de red. Algunos mas comunes son: Gigabit y Ethernet 10G, SDH/SONET, cajero automático, ESCON, canal de la fibra, FTTx y CATV.
Fibra de la longitud de onda de 8Channel de GEZHI Photonics la sola de la división del conector grueso del multiplexor (CWDM Mux/Demux) 1470~1610nm LC en sistema óptico del establecimiento de una red del transporte utiliza tecnología de capa de la película fina y el diseño propietario de empaquetado micro de la óptica de la vinculación del metal del no-flujo. Proporciona pérdida de inserción baja, el alto aislamiento del canal, la banda de paso ancha, la sensibilidad de la baja temperatura y la trayectoria óptica libre de epoxy. Nuestros productos de CWDM Mux Demux proporcionan el hasta canal 16 el canal o aún 18 que multiplexa en una sola fibra.

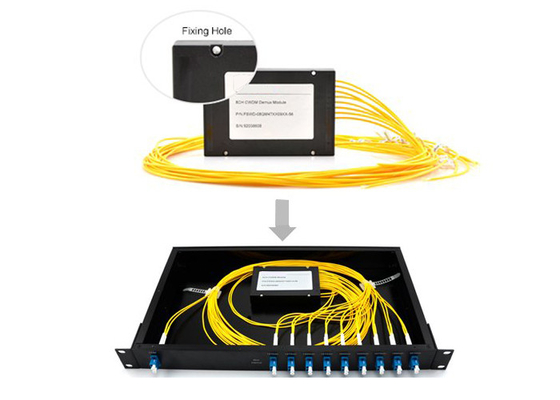

Derecho el pérdida de inserción baja es necesaria en redes del WDM, nosotros puede también añadir “salta el componente” en un módulo de CWDM Mux/Demux para reducir a IL como opción. El tipo estándar del paquete de CWDM Mux/Demux incluye: Paquete de la caja del ABS, pakcage de LGX y 19" 1U montado en rack.
Características:
Uso
Especificación:
| Parámetro | Canal 4 | Canal 8 | Canal 16 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Longitud de onda del canal (nanómetro) | 1270~1610 | ||||||
| Exactitud de centro de la longitud de onda (nanómetro) | ±0.5 | ||||||
| Espaciamiento de canal (nanómetro) | 20 | ||||||
| Banda útil de canal (ancho de banda de @-0.5dB (nanómetro) | >13 | ||||||
| Pérdida de inserción (DB) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| Uniformidad del canal (DB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| Ondulación del canal (DB) | 0,3 | ||||||
| Aislamiento (DB) | Adyacente | N/A | >30 | N/A | >30 | N/A | >30 |
| No adyacente | N/A | >40 | N/A | >40 | N/A | >40 | |
| Sensibilidad de temperatura de la pérdida del Inertion (dB/℃) | <0> | ||||||
| Desplazamiento de la temperatura de la longitud de onda (nm/℃) | <0> | ||||||
| Pérdida dependiente de la polarización (DB) | <0> | ||||||
| Dispersión del modo de la polarización | <0> | ||||||
| Directividad (DB) | >50 | ||||||
| Pérdida de vuelta (DB) | >45 | ||||||
| Manejo de la potencia máximo (mW) | 300 | ||||||
| Temperatura de Opterating (℃) | -5~+75 | ||||||
| Temperatura de almacenamiento (℃) | -40~85 | ||||||
| Dimensión del paquete (milímetros) | L100 x W80 x H10 | L140 x W115 x H18 | |||||
La especificación puede cambiar sin previo aviso.
Arriba la especificación está para el dispositivo sin el conector.
Información el ordenar
| CWDM | XX | X | XX | X | X | XX |
| Número de canales |
Confi - guration |
1r canal | Tipo de la fibra | Longitud de la fibra | Conector de In/Out | |
|
Canal 04=4 Canal 08=8 Canal 16=16 Canal 18=18 Canal N de N= |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |

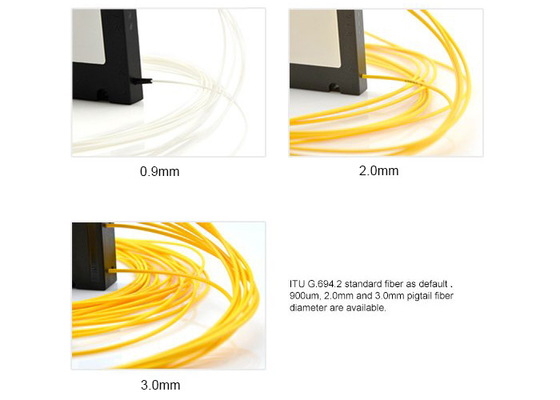

fibra 1=Bare tubo flojo 2=900um 3=2mmCable 4=3mmCable |
el 1=1m los 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=O 6=LC S=Specify |
Sistema de voz pasiva de CWDM Mux Demux con el transmisor-receptor activo de CWDM SFP
