| Brand Name: | GEZHI or OEM |
| Número De Modelo: | CWDM16CHMA |
| Cuota De Producción: | 1pcs |
| Precio: | Get Latest Price |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Paypal, Western Union |

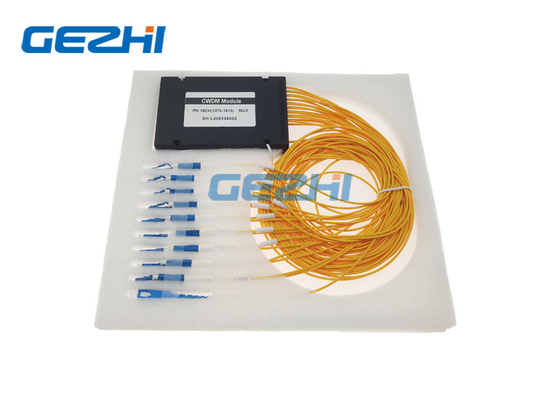

Multiplexor de la división de la onda 16CH
La tecnología gruesa de la multiplexación de la división de la onda de GEZHI 16CH (CWDM) fue desarrollada como manera de aumentar la capacidad del ancho de banda del cableado fibroóptico de los datos. CWDM multiplexa señales de portador óptico múltiples en una sola fibra óptica usando diversas longitudes de onda de la luz de llevar cada señal individual. La longitud de onda del multiplexor de la división de la onda 16CH es 1260~1620nm para la opción de encargo. Su también puede estar añadir el puerto del monitor y el puerto gris 1310nm como requisito.
|
Características |
Usos |
|
|
Especificación del multiplexor de la división de la onda 16CH
Especificaciones
| Parámetro | Canal 4 | Canal 8 | Canal 18 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Longitud de onda del canal (nanómetro) | 1270~1610 | ||||||
| Exactitud de centro de la longitud de onda (nanómetro) | ±0.5 | ||||||
| Espaciamiento de canal (nanómetro) | 20 | ||||||
| Banda útil de canal (ancho de banda de @-0.5dB (nanómetro) | >13 | ||||||
| Pérdida de inserción (DB) | ≤1.6 | ≤2.5 | ≤3.5 | ||||
| Uniformidad del canal (DB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| Ondulación del canal (DB) | 0,3 | ||||||
| Aislamiento (DB) | Adyacente | N/A | >30 | N/A | >30 | N/A | >30 |
| No adyacente | N/A | >40 | N/A | >40 | N/A | >40 | |
| Sensibilidad de temperatura de la pérdida del Inertion (dB/°C) | <0> | ||||||
| Desplazamiento de la temperatura de la longitud de onda (nm/°C) | <0> | ||||||
| Pérdida dependiente de la polarización (DB) | <0> | ||||||
| Dispersión del modo de la polarización | <0> | ||||||
| Directividad (DB) | >50 | ||||||
| Pérdida de vuelta (DB) | >45 | ||||||
| Manejo de la potencia máximo (mW) | 300 | ||||||
| Temperatura de Opterating (°C) | -5~+75 | ||||||
| Temperatura de almacenamiento (°C) | -40~85 | ||||||
| Dimensión del paquete (milímetros) | L100 x W80 x H10 o L140xW115xH18 | ||||||
| CWDM | Espaciamiento de canal | Número de canales | Configuración | 1r canal | Tipo de la fibra | Longitud de la fibra | Conector de In/Out |
| Rejilla de C=CWDM | Canal 04=4 Canal 08=8 Canal 16=16 Canal 18=18 Canal N de N= |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
fibra 1=Bare tubo flojo 2=900um cable de 3=2m m cable de 4=3m m |
el 1=1m los 2=2m S=Specify
|
0=None FA=FC/APC =FC/PC 3=SC/APC 4=SC/PC 5=O 6=LC S=Specify |
|
|
