| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 1x18-CWDM-S |
| Cuota De Producción: | 1 PC |
| Precio: | Negociable |
| Delivery Time: | 5-8 días laborales |
| Payment Terms: | T/T, Western Union |

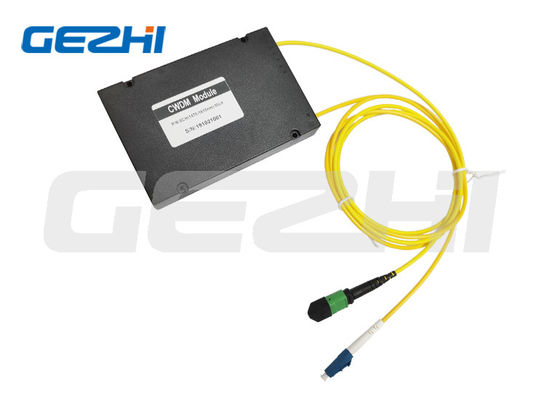

Módulo 1270~1610nm BIDI de pequeñas pérdidas CWDM de 18CH CWDM Mux Demux
GEZHI 18CH BIDI de pequeñas pérdidas CWDM basado en la tecnología dieléctrica del filtro de la fino-película que diseñó para la integración en redes del bajo acceso costo y del metro. GEZHI 18CH CWDM es un multiplexor óptico que puede multiplexar hasta 18 fuentes de CWDM en una sola fibra óptica con solamente pérdida de inserción del vínculo 3.5dB. Su paquete por la caja del ABS de 120*80*18m m con 900um el tubo flojo, 1meter, conector de COM-SC/UPC, la otra salida con el conector de LC/UPC. El filtro de 18CH CWDM tiene alto aislamiento del canal y se puede por lo tanto utilizar en un sistema bidireccional. El módulo se puede utilizar como un multiplexor o demultiplexor y utiliza una sola ranura en un marco o se puede utilizar, independiente, en una N-caja.
Características
- Buena uniformidad y pérdida de inserción baja
- Pérdida dependiente de la polarización baja
- Estabilidad ambiental excelente
Usos
Especificación
|
Parámetro |
Unidad |
18CH CWDM | ||
| Mux | Demux | |||
| Longitud de onda del canal | nanómetro |
1270~1610nm |
||
|
Longitud de onda de centro |
nanómetro | ±0.5 | ||
| Espaciamiento de canal | nanómetro | 20 | ||
|
Banda útil de canal |
nanómetro | >14 | ||
| Max Insertion Loss | DB | <5>.5 o<3> | <5> | |
| Ondulación del canal | DB | 0,3 | ||
|
Aislamiento |
Adyacente | DB | >30 | |
| No adyacente | DB | >40 | ||
|
Temperatura de la pérdida del Inertion |
dB/℃ |
<0> |
||
|
Temperatura de la longitud de onda |
nanómetro ℃ |
<0> | ||
|
Dependiente de la polarización |
DB | <0> | ||
|
Modo de la polarización |
DB | <0> | ||
| Directividad | DB | >50 | ||
| Pérdida de vuelta | DB | >45 | ||
| Manejo de la potencia máximo | mW | 300 | ||
| Temperatura de Opterating | ℃ | -5~+75 | ||
| Temperatura de almacenamiento | ℃ | -40~85 | ||
| Dimensión del paquete | milímetro | L120x80x18 | ||
Nota: 1. el arreglo para requisitos particulares está disponible.
2. Especificado con el conector
Información el ordenar
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Número de canales | Tipo del módulo | Tipo de cable | Longitud de la fibra | Conector de entrada |
Salida conector |
|||||||
| CWDM | 01=1Channel Canal 02=2 Canal 03=3 Canal 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 milímetro 1=142x102x14.5 milímetro Caja 2=LGX 3=19 estante del ″ 1U X=Others |
00=none 09=900um Tubo flojo 20=2.0m m 30=3.0m m |
los 05=0.5m el 10=1.0m el 15=1.5m los 30=3.0m los 40=4.0m los 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Filtre la conexión en cascada
Paquete de 18CH BIDI CWDM
Módulo de 18CH BIDI CWDM
|
|
