| Brand Name: | GEZHI or OEM |
| Número De Modelo: | CCWDM-18CH |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |

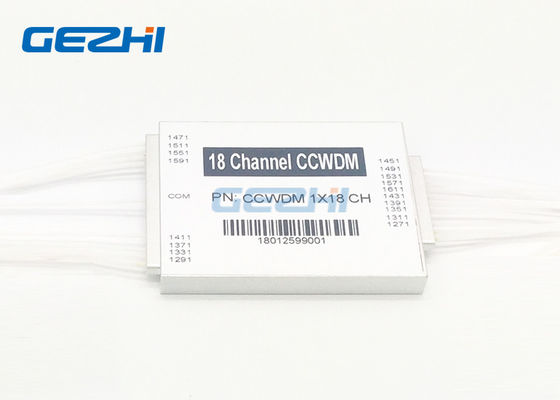

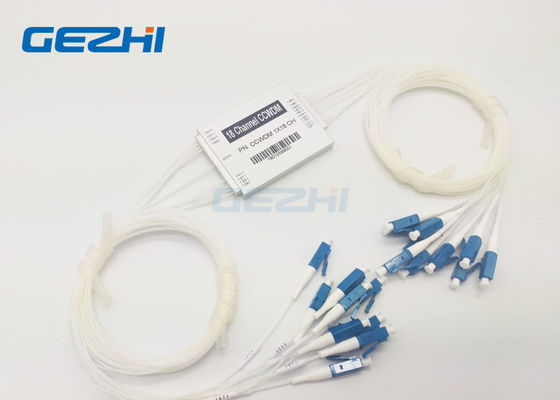

18 canales condensan el módulo de CWDM MUX/DEMUX
Los módulos de CCWDM (CWDM compacto) de los medios de GEZHI para añadir capacidad a su red de la fibra óptica sin la instalación de la fibra adicional. Proporciona ancho de banda creciente y los ingresos crecientes de la planta fibrosa de la herencia en uno de los paquetes más pequeños de la industria. El módulo de CCWDM se basa en la tecnología y el metal del filtro de la película fina que enlazan el empaquetado microóptico. Actúa en las longitudes de onda de la rejilla CWDM del ITU del espaciamiento de canal 20nm
a partir de 1270 nanómetro a 1610nm o a 1271nm a 1611nm.
Características | Usos |
|
|
Especificaciones
| Parámetro | 10 Ch | 12Ch | 14 Ch | 16Ch | 18Ch | |
| Longitud de onda de funcionamiento (nanómetro) | 1260~1620 | |||||
| Longitud de onda del canal (nanómetro) | 1270,1290,…, 1590,1610, o 1271,1291,…, 1591,1611 | |||||
| Espaciamiento de canal (nanómetro) | 20 | |||||
| Banda útil de canal (nanómetro) | CWL+/-6.5nm | |||||
| Pérdida de inserción (DB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| Ondulación del canal (DB) | ≤0.4 | |||||
| Aislamiento (DB) | Adyacente | >30 | ||||
| No adyacente | >40 | |||||
| Dispersión del modo de la polarización (picosegundo) | ≤0.2 | |||||
| Pérdida del dependiente de la polarización | ≤0.2 | |||||
| Directividad (DB) | >45 | |||||
| Pérdida de vuelta (DB) | >45 | |||||
| Manejo de la potencia máximo (mW) | 500 | |||||
| Temperatura de funcionamiento (℃) | -5~+70 | |||||
| Temperatura de almacenamiento (℃) | -40~85 | |||||
| Tipo de la fibra | G657A1 | |||||
| Conector | TBD | |||||
| Dimensión del paquete (milímetros) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
Información el ordenar
| Configuración | Canal no. | Tipo de la coleta | Longitud de la fibra | Declinación (milímetros) | Conector |
| CC=CCWDM | Canal 10=10 | 0=250um | los 0=0.5m | 1= L55 x W35 xH8 | 0=None |
Tecnología única del Libre-espacio
18 el módulo compacto de los canales CWDM Mux/DEMUX adopta la tecnología del Libre-espacio, que utiliza la propagación ligera en espacio libre sin hilos para transmitir datos. Dentro del dispositivo, los canales de señal adyacentes son conectados en cascada por el haz paralelo en vez de la fibra. Esto ahorra mucho espacio para la caja del paquete, y la ejecución única también ayuda a CCWDM Mux Demux con pérdida de inserción baja.
18 canales condensan el módulo de CWDM MUX/DEMUX
Dibujo industrial
TIPO 1
TIPO - 2
Paquete
|
|
