| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 2Slot*1x16CH-CMD |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

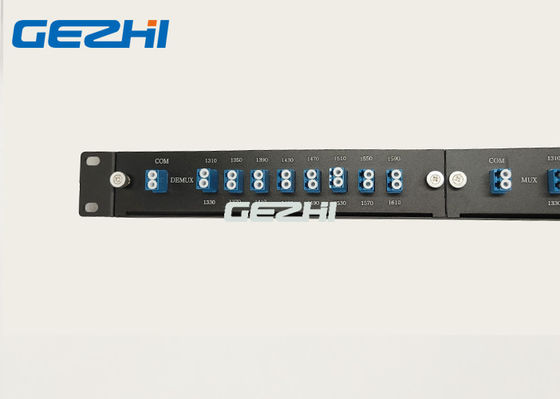

el multiplexor pasivo 2 de 1x16 CWDM carda el parte movible del módulo de LGX en 19 marco de la pulgada 1U

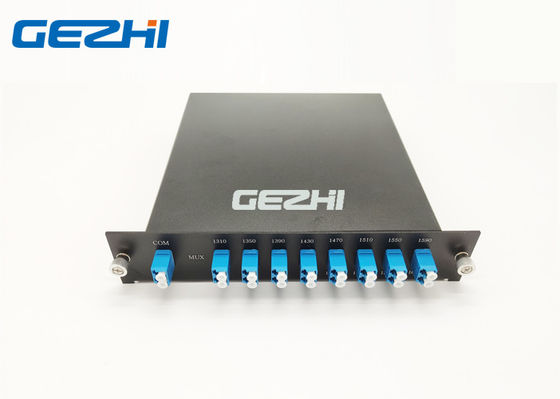

El módulo pasivo de las tarjetas LGX del multiplexor 2 de GEZHI 1x16 CWDM se construye un casete de 1x16 CWDM Mux LGX + casete de 1x16 CWDM Demux LGX en un 19" el Estante-soporte 1U. El wavelenght del módulo pasivo de las tarjetas LGX del multiplexor 2 de 1x16 CWDM es 1310 a 1610nm. Este módulo pasivo de las tarjetas LGX del multiplexor 2 de 1x16 CWDM ofrece una alta solución del WDM del aislamiento del canal para los usos de los centros de datos y de acceso del metro. Y trabajando en la fibra óptica dual de la red.
Características
Pérdida de inserción baja
Totalmente compatible con toda la óptica de ITU-T CWDM
Banda de paso ancha
Trayectoria óptica libre de epoxy
Alto aislamiento
Usos
Redes video ópticas
Amplificador óptico de la fibra
Red del WDM
Tenga acceso a la red
Telecomunicación
Línea supervisión
Redes de la fibra oscura
Información el ordenar
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Número de canales | Tipo del módulo | Tipo de cable | Longitud de la fibra | Conector de entrada |
Salida conector |
|||||||
| M=Mux D=Demux MD=Mux+Demux |
01=1Channel Canal 02=2 Canal 03=3 Canal 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 milímetro 1=142x102x14.5 milímetro caja 2=LGX 3=19 estante del ″ 1U 4=2card Lgx en el Estante-soporte 1U 5=4card en el Estante-soporte 1U X=Others |
00=none 09=900um Tubo flojo 20=2.0m m 30=3.0m m |
los 05=0.5m el 10=1.0m el 15=1.5m los 30=3.0m los 40=4.0m los 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Especificación
| Parámetro |
Unidad |
multiplexor de la voz pasiva de 1x16 CWDM | ||
| Mux | Demux | |||
| Longitud de onda del canal | nanómetro | 1310~1610nm | ||
|
Longitud de onda de centro Exactitud |
nanómetro | ±0.5 | ||
| Espaciamiento de canal | nanómetro | 20 | ||
|
Banda útil de canal (ancho de banda de @-0.5dB |
nanómetro | >13 | ||
| Pérdida de inserción máxima | DB | <>4,5 o con el salto<3> .5 | <>4,5 o con el salto<3> .5 | |
| Ondulación del canal | DB | 0,3 | ||
| Aislamiento | Adyacente | DB | >30 | |
| No adyacente | DB | >40 | ||
|
Temperatura de la pérdida del Inertion Sensibilidad |
dB/℃ |
<0> |
||
|
Temperatura de la longitud de onda Desplazamiento |
nanómetro ℃ |
<0> | ||
|
Dependiente de la polarización Pérdida |
DB | <0> | ||
|
Modo de la polarización Dispersión |
DB | <0> | ||
| Directividad | DB | >50 | ||
| Pérdida de vuelta | DB | >45 | ||
| Manejo de la potencia máximo | mW | 300 | ||
| Temperatura de Opterating | ℃ | -20~+70 | ||
| Temperatura de almacenamiento | ℃ | -40~85 | ||
| Dimensión del paquete | milímetro | 2-slot 19" 1U montado en rack | ||
conexión en cascada pasiva del filtro del multiplexor de 1x16 CWDM

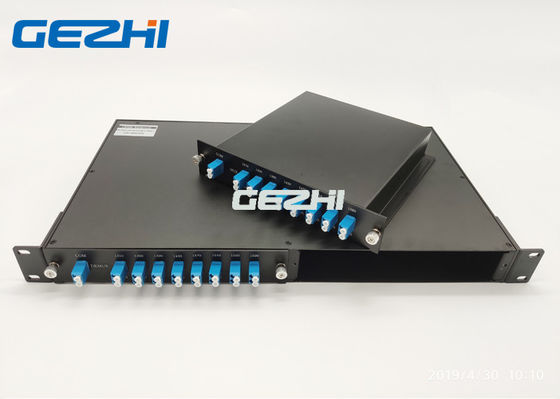

el multiplexor pasivo 2 de 1x16 CWDM carda el parte movible del módulo de LGX en 19 fibra dual del marco de la pulgada 1U

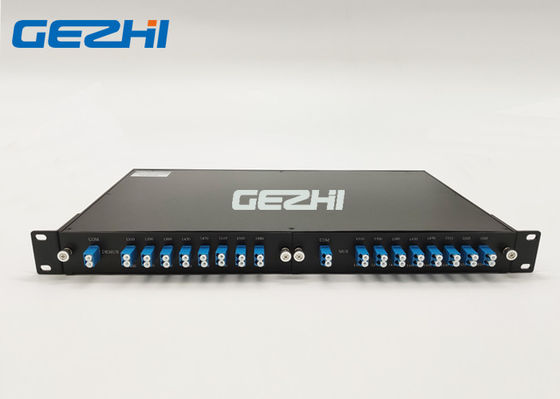

el multiplexor pasivo 2 de 1x16 CWDM carda el parte movible del módulo de LGX en 19 fibra dual del marco de la pulgada 1U
Fibra dual
El video
|
|
