| Brand Name: | GEZHI or OEM |
| Número De Modelo: | EL 18CH-CWDM-M |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |
componentes ópticos del multiplexor de 1x18 CWDM de la fibra pasiva del módulo
Múltiplo pasivo de GEZHI 1x18 CWDM basado en la tecnología dieléctrica del filtro de la fino-película que diseñó para la integración en redes del acceso y del metro del bajo costo. Su paquete por la caja del ABS de 120*80*18m m con 900um suelta el tubo, 1meter, conector de COM-SC/UPC, la otra salida con el conector de LC/UPC. Los componentes ópticos de la fibra pasiva de 1x18 CWDM son un multiplexor óptico que puede multiplexar hasta 18 fuentes de CWDM en una sola fibra óptica con solamente pérdida de inserción del vínculo 3.5dB. El módulo pasivo del multiplexor de GEZHI 1x18 CWDM (componentes ópticos de la fibra) tiene alto aislamiento del canal y se puede por lo tanto utilizar en un sistema bidireccional. El módulo se puede utilizar como un multiplexor o demultiplexor y utiliza una sola ranura en un marco o se puede utilizar, independiente, en una N-caja.
Características
Puede ser utilizado como el multiplexor o demultiplexor
Puede ser independiente usado en una N-caja
pérdida de inserción del vínculo 3.5dB
18 canales por fibra
Bidireccional
Usos
Redes video ópticas
Producción del acontecimiento
Redes de CWDM
Redes de la fibra oscura
Redes de la contribución de la difusión
Especificación
|
Parámetro |
Unidad |
multiplexor de la voz pasiva de 1x18 CWDM | ||
| Mux | Demux | |||
| Longitud de onda del canal | nanómetro |
1270~1610nm |
||
|
Longitud de onda de centro |
nanómetro | ±0.5 | ||
| Espaciamiento de canal | nanómetro | 20 | ||
|
Banda útil de canal |
nanómetro | >14 | ||
| Pérdida de inserción máxima | DB | <5>.5 o <3> | <5> | |
| Ondulación del canal | DB | 0,3 | ||
|
Aislamiento |
Adyacente | DB | >30 | |
| No adyacente | DB | >40 | ||
|
Temperatura de la pérdida del Inertion |
dB/℃ |
<0> |
||
|
Temperatura de la longitud de onda |
nanómetro ℃ |
<0> | ||
|
Dependiente de la polarización |
DB | <0> | ||
|
Modo de la polarización |
DB | <0> | ||
| Directividad | DB | >50 | ||
| Pérdida de vuelta | DB | >45 | ||
| Manejo de la potencia máximo | mW | 300 | ||
| Temperatura de Opterating | ℃ | -5~+75 | ||
| Temperatura de almacenamiento | ℃ | -40~85 | ||
| Dimensión del paquete | milímetro | L120x80x18 | ||
Nota: 1. el arreglo para requisitos particulares está disponible.
2. Especificado con el conector
Conexión en cascada del filtro
Información el ordenar
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Número de canales | Tipo del módulo | Tipo de cable | Longitud de la fibra | Conector de entrada |
Salida conector |
|||||||
| CWDM | 01=1Channel Canal 02=2 Canal 03=3 Canal 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 milímetro 1=142x102x14.5 milímetro caja 2=LGX 3=19 estante del ″ 1U X=Others |
00=none 09=900um Tubo flojo 20=2.0m m 30=3.0m m |
los 05=0.5m el 10=1.0m el 15=1.5m los 30=3.0m los 40=4.0m los 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |

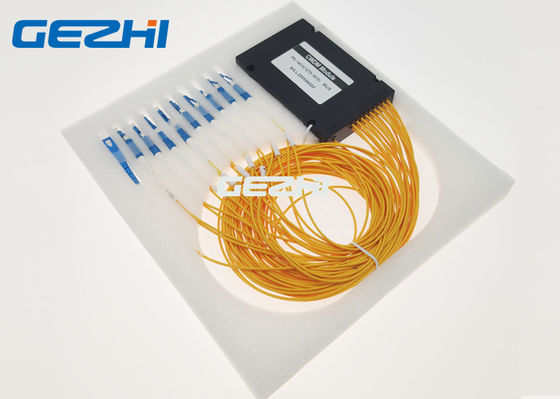

paquete pasivo del módulo del multiplexor de 1x18 CWDM

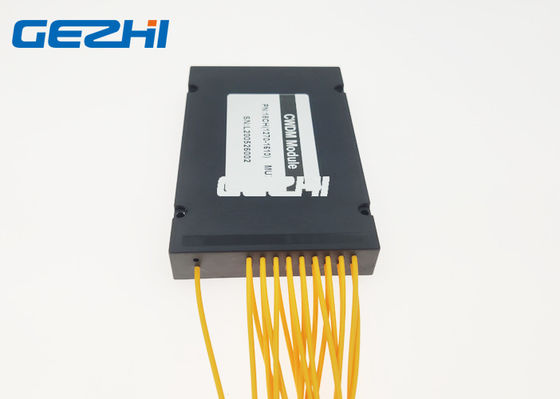

módulo pasivo del multiplexor de 1x18 CWDM

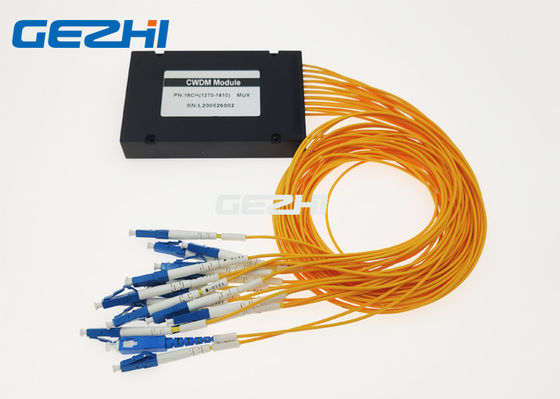

Componentes ópticos de la fibra de CWDM
