| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 1x16-CWDM-S |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

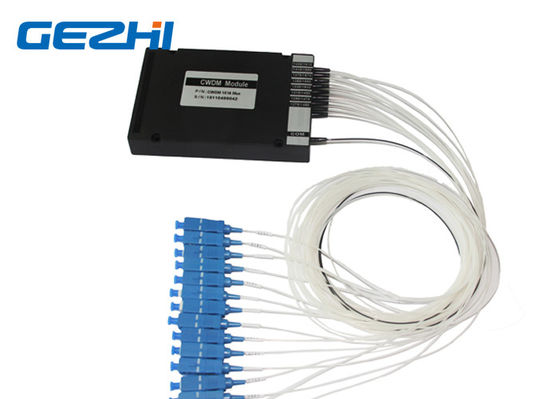

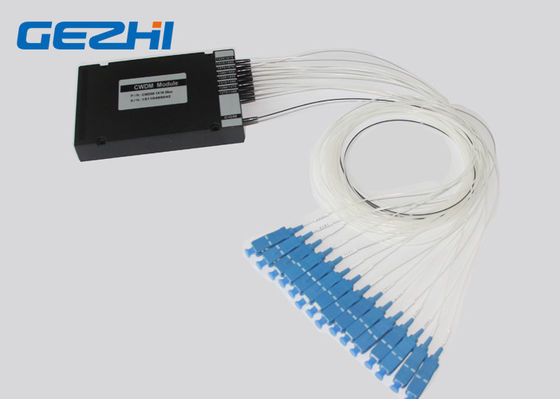

El solo multiplexor grueso SC/UPC de la división de la longitud de onda de la fibra 1x16 pigtailed
El multiplexor grueso SC/UPC de la división del wavlength de GEZHI 1x16 pigtailed basado en la tecnología dieléctrica del filtro de la fino-película que diseñó para la integración en redes del acceso y del metro del bajo costo. Su paquete por la caja del ABS con 900um suelta el tubo, 1meter, SC/UPC pigtailed. Este multiplexor grueso de la división de la longitud de onda 1x16 se utiliza para el uso celular, los centros de datos se embalan firmemente juntos sobre el 1270~1610nm excepto 1390nm y 1510nm. El módulo grueso del multiplexor de la división de la longitud de onda 1x16 es protocolo transparente y adecuado para los usos incluyendo Ethernet 10/1G, 16/8/4/2/1G, SDH/SONET, CATV, el canal de la fibra, FTTx, el etc.
Características
Pérdida de inserción baja
Alto aislamiento del canal
Banda de paso ancha
El epóxido libera en la trayectoria óptica
Usos
Línea supervisión
Red del WDM
Uso celular
Telecomunicación
Tenga acceso a la red
Información el ordenar
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Número de canales | Tipo del módulo | Tipo de cable | Longitud de la fibra | Conector de entrada |
Salida conector |
|||||||
| CWDM | 01=1Channel Canal 02=2 Canal 03=3 Canal 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 milímetro 1=142x102x14.5 milímetro caja 2=LGX 3=19 estante del ″ 1U X=Others |
00=none 09=900um Tubo flojo 20=2.0m m 30=3.0m m |
los 05=0.5m el 10=1.0m el 15=1.5m los 30=3.0m los 40=4.0m los 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Especificación
|
Parámetro |
Unidad |
16CH CWDM | ||
| Mux | Demux | |||
| Longitud de onda del canal | nanómetro |
1270,1290,1310,1330,1350,1370,1410,1430, 1450,1470,1490,1510,1530,1570,1590,1610 |
||
|
Longitud de onda de centro |
nanómetro | ±0.5 | ||
| Espaciamiento de canal | nanómetro | 20 | ||
|
Banda útil de canal |
nanómetro | >13 | ||
| Pérdida de inserción máxima | DB | <>4,5 o <3> | <4> | |
| Ondulación del canal | DB | 0,3 | ||
|
Aislamiento |
Adyacente | DB | >30 | |
| No adyacente | DB | >40 | ||
|
Temperatura de la pérdida del Inertion |
dB/℃ |
<0> |
||
|
Temperatura de la longitud de onda |
nanómetro ℃ |
<0> | ||
|
Dependiente de la polarización |
DB | <0> | ||
|
Modo de la polarización |
DB | <0> | ||
| Directividad | DB | >50 | ||
| Pérdida de vuelta | DB | >45 | ||
| Manejo de la potencia máximo | mW | 300 | ||
| Temperatura de Opterating | ℃ | -5~+75 | ||
| Temperatura de almacenamiento | ℃ | -40~85 | ||
| Dimensión del paquete | milímetro | L120x80x18 | ||
Nota: 1. el arreglo para requisitos particulares está disponible.
2. Especificado con el conector
Conexión en cascada del filtro

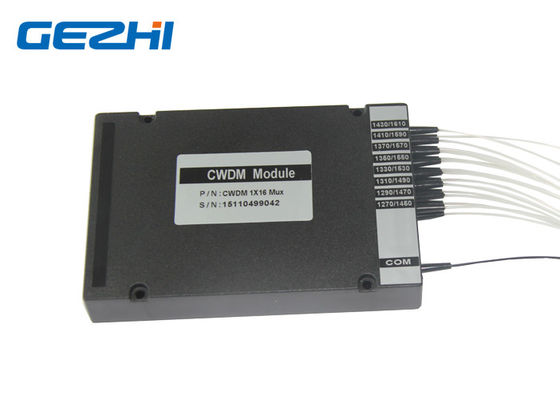

módulo óptico de 1x16 CWDM
El video
|
|
