Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | módulo de interruptor óptico 1x2 | Longitud de onda: | 850nm |
---|---|---|---|
Controle el tipo: | Enganche | Tipo de la fibra: | Con varios modos de funcionamiento |
Conector: | FC/APC | Uso: | Investigación y desarrollo |
Alta luz: | Dispositivo de la fibra óptica RS232,equipo del interruptor óptico 1x2,850nm que traba los interruptores ópticos |

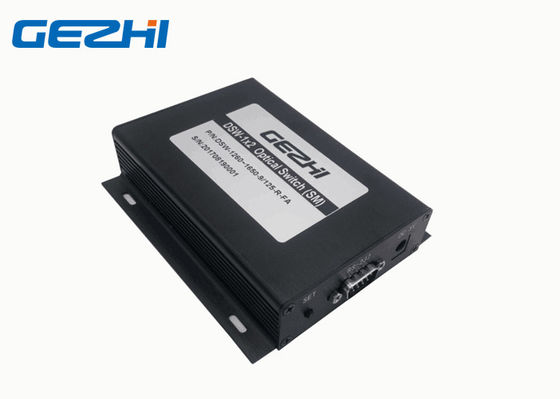

RS-232 módulo de interruptor óptico mecánico del control 1x2 850nm que traba los interruptores ópticos
El módulo de interruptor óptico mecánico de GEZHI 1x2 es una clase de equipo ligero del control de trayectoria. Puede realizar la transferencia de varios canales de la trayectoria de la luz de la fibra óptica. En el sistema de transmisión de fibra óptica, se utiliza para la supervisión de varios canales de la fibra, la selección multi de la fuente de luz/del detector, y la protección de fibra óptica etc. de la trayectoria. Además, también se utiliza en el sistema de prueba de fibra óptica para la prueba componente de fibra óptica y relacionada, la prueba del cable al aire libre y el sistema de vigilancia óptico de puntos múltiples de los sensores.
El módulo es controlado por los botones y el interfaz RS-232, y la trayectoria óptica del módulo se puede seleccionar por el software del equipo host.
Características
Usos
router de la longitud de onda
Supervisión óptica de la red
Reconfigurable añada/los multiplexores del descenso
Especificación
Parámetros |
GZ-DSW-1x2 | ||
Gama de longitud de onda | nanómetro | 532~1064nm | 1260~1650 |
Avelength de funcionamiento | nanómetro | 532/650/780/850/980 nanómetro | 1310/1490/1550/1625 nanómetro |
Pérdida de inserción | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,6 máximo: 0,8 |
Pérdida de vuelta | DB | MM≥30 SM≥50 | |
Interferencia | DB | MM≥35 SM≥55 | |
PDL | DB | ≤0.05 | |
WDL | DB | ≤0.25 | |
TDL | DB | ≤0.25 | |
Repetibilidad | DB | ≤±0.02 | |
Fuente de alimentación | v | 5V / 500mA | |
Modo de control | / | Botón, RS232 | |
Curso de la vida | épocas | ≥107 | |
Tiempo del interruptor | ms | ≤8 | |
Poder de la transmisión | mW | ≤500 | |
Temperatura de funcionamiento | ℃ | -20~+70 | |
Temperatura de almacenamiento | ℃ | -40~+85 | |
Peso | g | 16 | |
Dimensión | milímetro | (L) 104.0× (W) 120.0× (H) 28 |
Nota: El arreglo para requisitos particulares está disponible.
Diagrama del panel
Ruta óptica
Situación una | Situación dos |
|
información del orden del interruptor óptico 1x2
GZ-DSW-1x2-x-xx-x-x-xx
Modo |
Longitud de onda |
Modelo de control |
Tipo de la fibra |
Conector |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
Punto de congelación =FC/PC FA =FC/APC X: Otros |
