| Brand Name: | GEZHI or OEM |
| Número De Modelo: | CWDM OADM |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

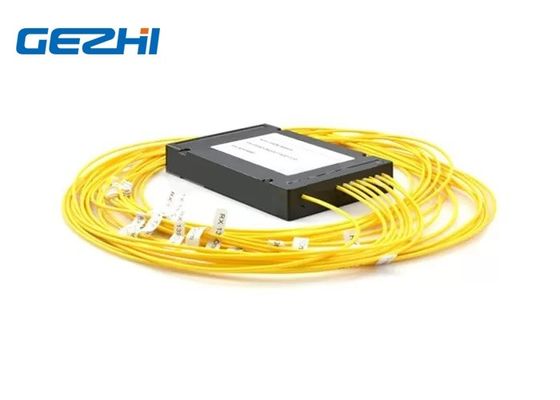

1 óptico dual del este de la fibra CWDM OADM del canal y del oeste añade y cae los multiplexores
Oferta de GEZHI todo para ayudarle a salir más de sus redes de la fibra. Incluyendo CWDM óptico añada/los multiplexores (OADMs) del descenso. Un multiplexor óptico de Add&Drop combina los canales de la longitud de onda sobre una fibra óptica de la transmisión. Nuestros CWDM OADMs se utilizan en los sistemas del WDM para multiplexar y los sistemas de encaminamiento de las señales, selectivamente del adición y de la caída de la fibra óptica el individuo o de canales de la longitud de onda de un CWDM fluye. Ambos le dan más flexibilidad en términos de volumen de tráfico y tipo de datos que usted quiere transmitir.
Módulos del multiplexor de CWDM OADM para añadir y para caer los canales de CWDM a las nuevas redes con el interfaz enchufable simple.
Los módulos de CWDM OADM están disponibles en (este y al oeste) las configuraciones de un sólo lado (este u oeste) y dual-echadas a un lado que apoyan hasta cuatro longitudes de onda. Cada CWDM OADM utiliza las longitudes de onda que bajan dentro del estándar a partir de 1270 nanómetro de la rejilla de ITU-T G.694.2 CWDM a 1610nm con el espaciamiento 20nm.
Características
Rejilla de CWDM
Pérdida de inserción baja
Banda de paso ancha
Altas estabilidad y confiabilidad
Alto aislamiento del canal
Trayectoria óptica libre de epoxy
Usos
Redes del metro/del acceso
El canal de CWDM añade/descenso
Sistema fibroóptico de CATV
Especificación
|
Parámetro |
Unidad |
1CH CWDM OADM | ||
| Añada | Descenso | |||
| Longitud de onda del canal | nanómetro | 1270~1610nm | ||
|
Longitud de onda de centro Exactitud |
nanómetro | ±0.5 | ||
| Espaciamiento de canal | nanómetro | 20 | ||
|
Banda útil de canal (ancho de banda de @-0.5dB |
nanómetro | >13 | ||
| Pérdida de inserción | DB | 0,9 | 0,9 | |
| Ondulación del canal | DB | 0,3 | ||
|
Aislamiento |
Adyacente | DB | >30 | |
| No adyacente | DB | >40 | ||
|
Temperatura de la pérdida del Inertion Sensibilidad |
dB/℃ |
<0> |
||
|
Temperatura de la longitud de onda Desplazamiento |
nanómetro ℃ |
<0> | ||
|
Dependiente de la polarización Pérdida |
DB | <0> | ||
|
Modo de la polarización Dispersión |
DB | <0> | ||
| Directividad | DB | >50 | ||
| Pérdida de vuelta | DB | >45 | ||
| Manejo de la potencia máximo | mW | 300 | ||
| Temperatura de Opterating | ℃ | -5~+75 | ||
| Temperatura de almacenamiento | ℃ | -40~85 | ||
| Dimensión del paquete | milímetro | L100x80x10 | ||
Nota: 1. el arreglo para requisitos particulares está disponible.
2. Especificado con el conector
Dibujo
Un canal CWDM añade y cae el multiplexor para EAST&WEST para la transmisión de datos bidireccional sobre dos fibras.

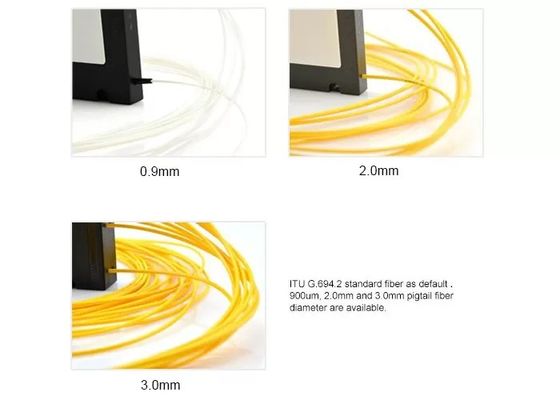

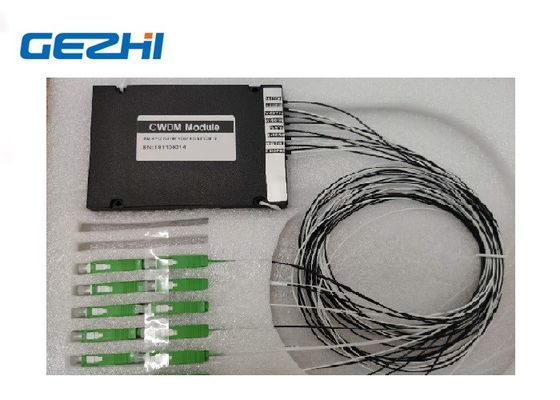

Conector modificado para requisitos particulares
|
Tipo del conector El diverso conector está disponible, LC/SC/FC, cubrir sus diversas necesidades en diversas situaciones.
|
Tipo polaco El UPC se diseña para el transporte de la señal numérica. APC se prefiere para el transporte de la señal video del RF y los usos de FTTx. |
|
|
Datos de prueba
|
|
