Datos del producto:
Pago y Envío Términos:
|
Aplicaciones: | FITL | Gama de longitud de onda: | 1260~1650 o personalizado |
---|---|---|---|
Longitud de onda de prueba: | 1310/1550 o modificado para requisitos particulares | Conector: | FC, SC, LC, ST, SMA o personalizado |
Tipo de la fibra: | 9/125 | ||
Alta luz: | Interruptor óptico de fibra FITL,interruptor óptico de fibra con pantalla LCD,interruptor óptico 1x128 |
Interruptor óptico de fibra Tiempo de conmutación rápido Interruptor óptico 1x128 con pantalla LCD
Descripción del Producto
Este montaje en bastidor de conmutadores ópticos 1x128 se compone de una entrada y 128 puertos de fibra óptica de salida, que pueden transmitir, redirigir o bloquear selectivamente la potencia óptica en la línea de transmisión de fibra óptica.Estos interruptores ópticos son bidireccionales y se pueden utilizar en direcciones 1x128 o 128x1.Los conmutadores de fibra óptica están diseñados para redes de comunicación de fibra óptica e instrumentos de medición.
Los mamparos del panel frontal pueden adaptarse a los tipos de conectores típicos FC/APC, FC/UPC, SC/APC, SC/UPC, LC/APC, LC/UPC, ST/APC, ST/UPC, MPO, etc. Normalmente, este 2RU 19 El montaje en rack puede instalar 1x24, 1x32, 1x48, 1x64 o interruptores ópticos personalizados.
Aplicaciones
FITL
sistema de mantenimiento
Monitoreo remoto de red óptica Monitoreo de cable
Medición Automática
Características
Se puede configurar el canal y el intervalo de tiempo del escaneo automático
Panel de visualización LED.Pantalla visual, Operación conveniente
SerialNet, alta confiabilidad, alta estabilidad
Señal de transmisión transparente.Alta estabilidad y fiabilidad
Control RS232 y gestión remota Ethernet RJ45
Índice técnico
Parámetro | Unidad | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
Rango de onda | Nuevo Méjico | 1260~1650 o personalizado | |||||||
Prueba de longitud de onda | Nuevo Méjico | 1310/1550 o personalizado | |||||||
Pérdida de inserción (máx.) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
Pérdida de retorno | dB | SM ≥ 50 | |||||||
Diafonía | dB | ≤-70 | |||||||
PDL | dB | ≤0.05 | |||||||
WDL | dB | ≤0.25 | |||||||
TDL | dB | ≤0.20 | |||||||
Repetibilidad | dB | ≤0.02 | |||||||
Tiempo de cambio | EM | ≤10 (canal adyacente) | |||||||
Potencia óptica | mW | ≤500 | |||||||
Tipo de fibra | em | 9/125 | |||||||
conector | / | FC, SC, LC, ST, SMA o personalizado | |||||||
Monitorear puerto | / |
RJ45 y RS232 o personalizado |
|||||||
Fuente de alimentación de trabajo (tipo de enchufe) | V | CA: 220 V (50/60 Hz) o CC: 36 V ~ 72 V | |||||||
Temperatura de funcionamiento | ℃ | -10~+60 | |||||||
Temperatura de almacenamiento | ℃ | -40~+85 | |||||||
Dimensiones de montaje en rack | milímetro | La personalización de 1U L483XW230XH44.5 (hasta 16 canales) está disponible. | |||||||
La personalización de 2U L483XW230XH89 (hasta 36 canales) está disponible. La personalización de 2U L483XW350XH89 (hasta 64 canales) está disponible. |
|||||||||
La personalización 3U L483XW350XH133.5 (hasta 128 canales) está disponible. | |||||||||
La personalización de 4U L483XW350XH178 (hasta 256 canales) está disponible. |
Información para pedidos OSW-XxX-X-XX-X-XX-XX-XX-XX
OSW | Modo | Longitud de onda | Paquete | Tipo de fibra | Diámetro de fibra | conector |
1x4 1x8 1x16 1x32 1x64 1x128 S=Especialidad |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Especificar |
1U = 1U de montaje en bastidor Montaje en bastidor 2U = 2U Montaje en bastidor 3U = 3U Montaje en bastidor 4U=4U S=Especificar |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Especificar |
CA=Único 85~265V CC = solo 36 ~ 72 V AA=Doble 85~265V DD=Doble 36~72V AD=AC85~265V+DC36~75V |
00=Ninguno FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Especificar |
Panel para explicar

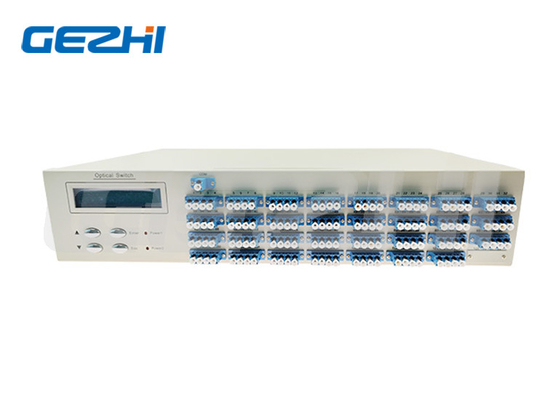

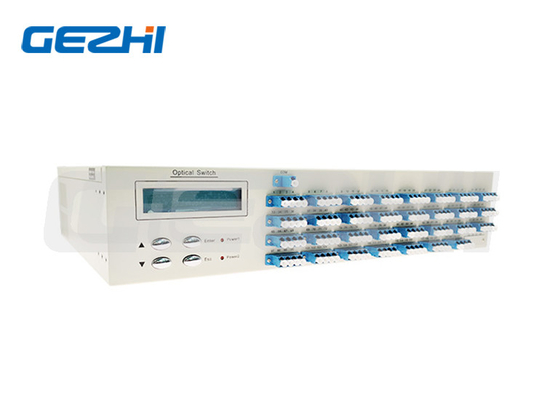

Panel frontal de montaje en bastidor de interruptor de fibra óptica 1x128
Potencia: interruptor maestro de fuente de alimentación
RJ45: interfaz de gestión de red de comunicaciones;
RS-232: Rs-interfaz serie;interfaz de comunicación serie RS232;
LCD: Dispositivos que muestran información directamente;
▲: Tecla para subir;▼: tecla para bajar;Enter: Clave a determinar;
Esc: Tecla para cancelar;
com,1~128:Interfaz de fibra

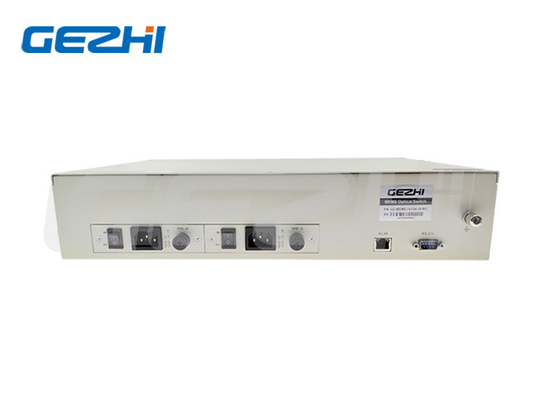

Panel trasero de montaje en rack de interruptor de fibra óptica 1x128
CA: 85 ~ 265 V: interfaz de cable de alimentación;
ENCENDIDO/APAGADO: interruptor maestro de la fuente de alimentación;
Configuración predeterminada
dirección: 01
RS-232: Tasa de baudios: 9600;Bits de datos: 8 bits;Bit de parada: 1 bit;Bit de paridad: NINGUNO;
RJ45: IP: 192.168.1.100;PUERTO:5000;TCP/IP:Servidor TCP y UDP
(Puerto fijo: 18888)
Protocolo de comunicación:
“_”: Un subrayado
Conmutador de fibra óptica 1x128 Montaje en rack Ruta óptica
Protocolo de comunicación todo en mayúsculas;
El dispositivo ejecuta una instrucción cada vez;
"<" Como instrucción de inicio;">" como instrucción final
