1U interruptores ópticos de la fibra multi del canal 1x16 del soporte de estante de 19 pulgadas


Interruptores ópticos 1U 19" de la fibra de varios canales 1x16 marco montado en rack


Los interruptores ópticos de la fibra de GEZHI ofrecen el canal multi hasta 16port con pérdida rápida del tiempo de la transferencia, de alta calidad y baja de inserción. Este tipo de varios canales del soporte de estante de interruptores ópticos de la fibra 1x16 es un dispositivo funcional que controlando y cambiando la ruta óptica. Su poder controlada vía el puerto RS232, el puerto Ethernet y el auto explorados en cierta frecuencia o seleccionados manualmente de panel de delante. Los interruptores ópticos de la fibra de varios canales 1x16 19" montado en rack 1U usado en el sistema de prueba de fibra óptica para la fibra óptica y su prueba del cable al aire libre, la prueba componente, y el sistema de vigilancia óptico de puntos múltiples de los sensores.

Características

El panel de pantalla LED. Representación visual, operación conveniente.
Gestión remota del control RS232 y de Ethernet
El canal y el intervalo de tiempo de la exploración automática pueden ser puestos.

Pérdida de inserción baja, transferencia rápida
SerialNet, alta confiabilidad, alta estabilidad

Señal transparente de la transmisión. Altas estabilidad y confiabilidad.


Usos

Medida automática
Supervisión del cable y sistema que mantiene

FITL

Control remoto de la red óptica

Especificación



Parámetros	Unidad	Indicadores
Canal no.		1xN (N≤16)
Gama de longitud de onda	nanómetro	1260~1650
Pruebe la longitud de onda	nanómetro	1310/1550
Pérdida de inserción	DB	Tipo: ≤0.8dB, máximo: DB ≤1.5
Repetibilidad	DB	≤ ±0.02
Pérdida de vuelta	DB	≥ 45
Interferencia	DB	≥ 70
WDL	DB	≤ 0,25
PDL	DB	≤ 0,1
Poder óptico	mW	≤ 500
Tiempo de la transferencia	ms	ms ≤10 (tiempo del interruptor de secuencia de adyacente)
Tipo de la fibra		SM (9/125um)
Conector		FC/PC, FC/APC



Puerto de la supervisión		RJ45, RS-232
Fuente de alimentación de trabajo (Enchufe-tipo)	V	CA: 85~ 265 (50/60Hz)
Consumo de energía	W	< 10
Temperatura de funcionamiento	℃	-5 ~ 55
Tamaño	milímetro	1U: 483 x 250 x 45



El panel a explicar:

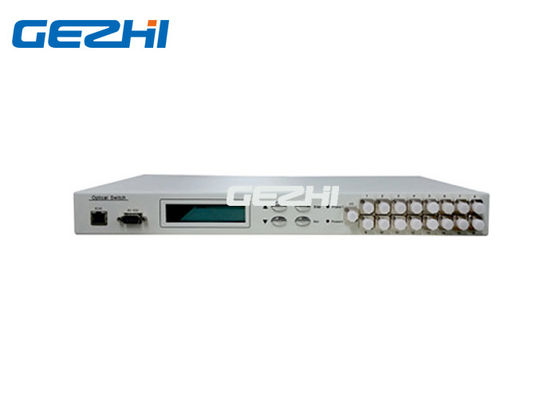

Panel de delante




◆ RJ45: Interfaz de la gestión de red de comunicaciones;

◆ RS-232: Interfaz en serie de Rs-; Interfaz de comunicaciones seriales RS232;

◆ LCD: Dispositivos que exhiben la información directamente;

▲ del ◆: Llave a levantarse; ▼: Llave a bajarse; Entre: Llave a determinar;


Salida: Llave a cancelar.

Poder del ◆: Luz de poder; Error: lámpara de problema;

COM del ◆, 1~16: Interfazde lafibra;

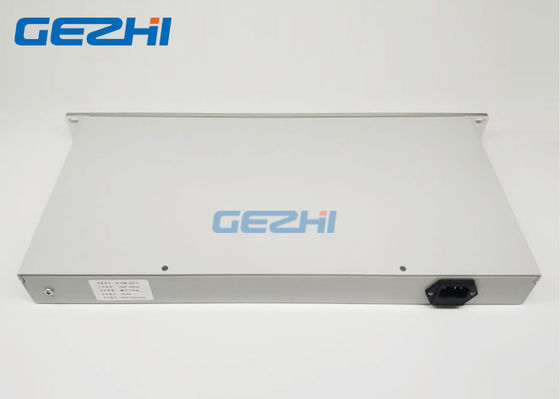

Panel trasero



CA del ◆: 85~265V: Interfaz del cable eléctrico;

◆ CON./DESC.: Interruptor principal de la fuente de alimentación;
