Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Interruptor óptico del estante | Canal: | 16 pares de 1x2 |
|---|---|---|---|
| Longitud de onda: | 1260~1650nm | Puerto de monitoreo: | RS-232 、 RJ45 |
| Conector: | FC/APC | Tamaño: | 2U: 483 x 250 x 89m m |
| Alta luz: | interruptores de la fibra óptica 1x2,Dispositivo del interruptor óptico de Benchtop,interruptores ópticos 1650nm |
||

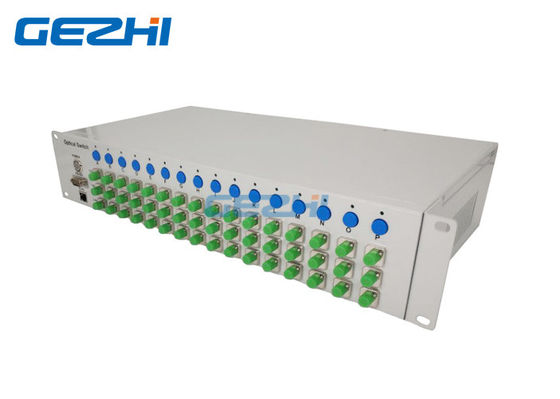

El estante de equipo del interruptor óptico de Benchtop 16-1×2 montó 16 pares de los interruptores fibroópticos 1x2
El estante de equipo del interruptor óptico de Benchtop 16-1×2 de GEZHI montó 16 pares de los interruptores fibroópticos 1x2 es una clase de dispositivo de control ligero de la trayectoria. juega una trayectoria de la luz del control y convierte la trayectoria ligera. El benchtop 16-1X2-U que el equipo del interruptor óptico consiste en 16 pares de combinaciones síncronas de la trayectoria de la luz del interruptor 1x2 de interruptor óptico mecánico, interruptor de control de la trayectoria de la luz del interruptor óptico puede ser el botón 16 en el control del panel, también puede con el RS de corto alcance - modo de la comunicación de 232 puertos serie o comunicación remota de Ethernet RJ45 enviando una trayectoria programa-controlada de la luz del interruptor de control del comando, estado del equipo de la trayectoria ligera por la trayectoria ligera de las demostraciones de la luz verde y de la luz roja.
Características
Pérdida de inserción baja, transferencia rápida
SerialNet, alta confiabilidad, alta estabilidad
Señal transparente de la transmisión. Altas estabilidad y confiabilidad.
El panel de pantalla LED. Representación visual, operación conveniente.
Gestión remota del control RS232 y de Ethernet
Usos
FITL
Medida automática
Supervisión del cable y sistema que mantiene
Control remoto de la red óptica
Especificación
| Parámetros | Unidad | Indicadores |
| Canal no. | 16-1X2-U | |
| Gama de longitud de onda | nanómetro | 1260~1650nm |
| Pérdida de inserción | DB | Tipo. ≤0.8dB, DB Max.≤1.5 |
| Repetibilidad | DB | ≤ ±0.02 |
| Pérdida de vuelta | DB | ≥ 50 |
| Interferencia | DB | ≥ 55 |
| WDL | DB | ≤ 0,25 |
| PDL | DB | ≤ 0,05 |
| Poder óptico | mW | ≤ 500 |
| Tiempo de la transferencia | ms | ms ≤10 (adyacente) |
| Tipo de la fibra | um | SM, 9/125 |
| Conector | FC/APC | |
| Puerto de la supervisión | RJ45 Y RS-232 | |
| Fuente de alimentación de trabajo | V |
CA: 100~ 240 (50/60Hz) |
| Consumo de energía | W | < 10 |
| Temperatura de funcionamiento | ℃ | -10 ~ 60 |
| Tamaño | milímetro | 2U: 483 x 250 x 89 |

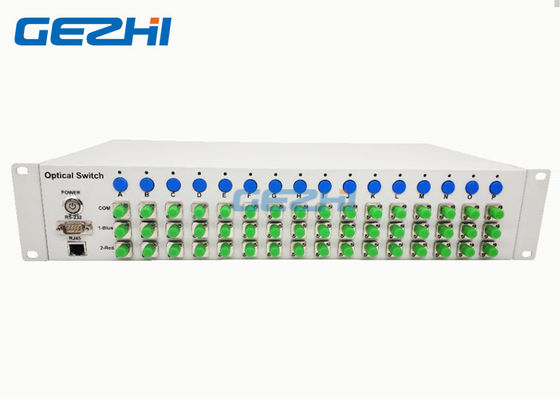

El panel a explicar:
PODER: Interruptor del equipo
RS232: Interfaz de comunicaciones seriales
RJ45: Interfaz de comunicaciones de Ethernet
A~P: Botones del control del interruptor óptico y luces de la exhibición
COM: Extremo público de la trayectoria óptica
1-Blue: Salida óptica 1 (luces de la pantalla LED hacia fuera)
2-Red: Salida óptica 2 (luz de la pantalla LED encendido)

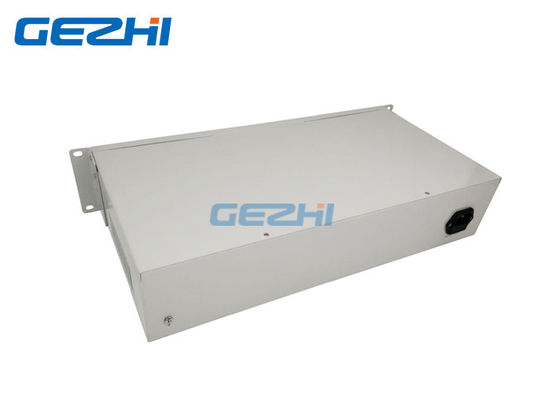

Panel trasero
CA: 85~265V: Interfaz de fuente de la corriente ALTERNA
Configuración por defecto
●RS-232: Velocidad: 9600; Bits de datos: pedazo 8; Pedazo de parada: 1 pedazo; Pedazo de paridad: NINGUNOS;
●RJ45: IP: 192.168.1.100; PUERTO: 5000; TCP/IP: Servidor del TCP y UDP
(Puerto fijo: 18888)
