| Brand Name: | Gezhi or OEM |
| Número De Modelo: | Dispositivo de GZ-1550nm FWDM |
| Cuota De Producción: | 1 piezas |
| Precio: | USD >= 1 pieces $7 |
| Delivery Time: | 7 días |
| Payment Terms: | Los datos de las operaciones de transferencia de dinero a través de los servicios de transferencia d |
Descripción del producto

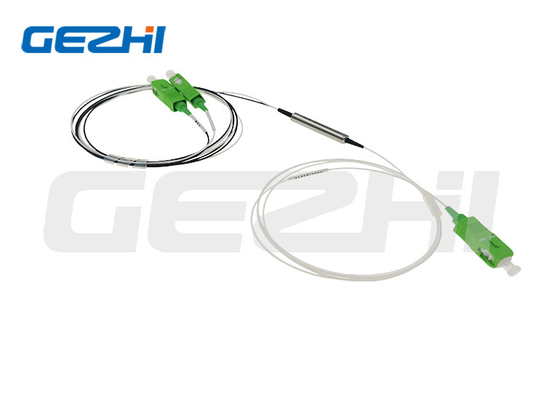

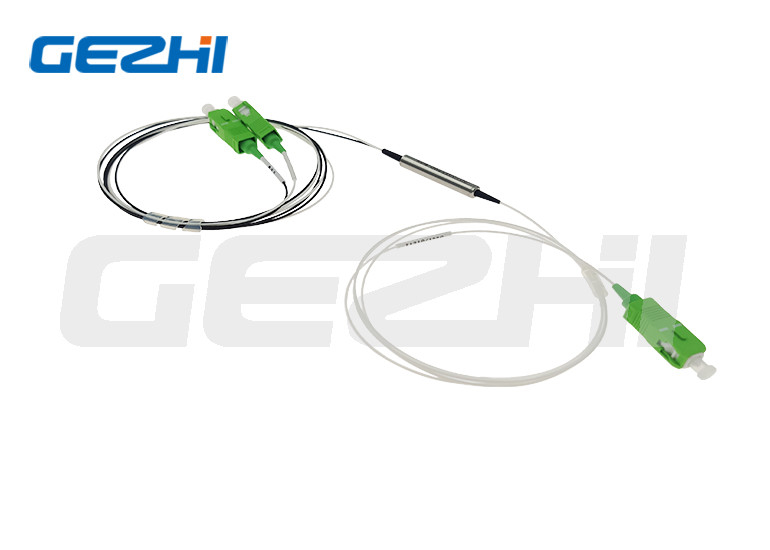

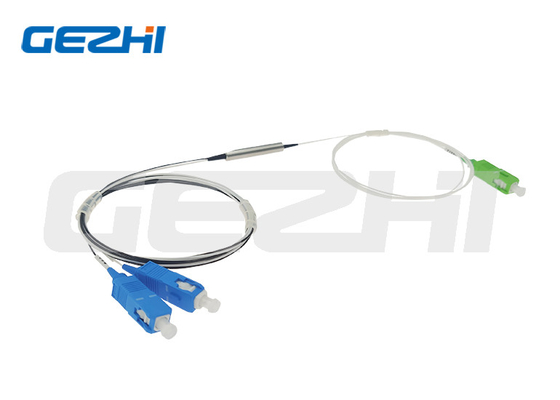

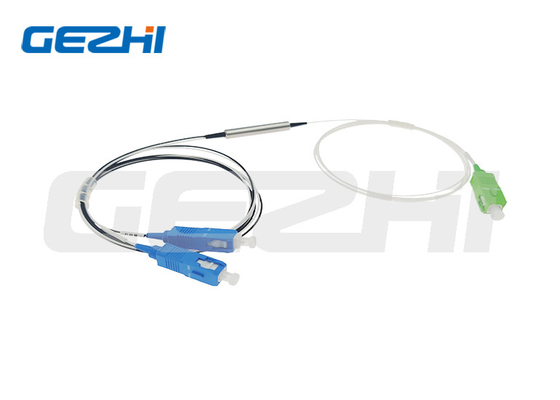

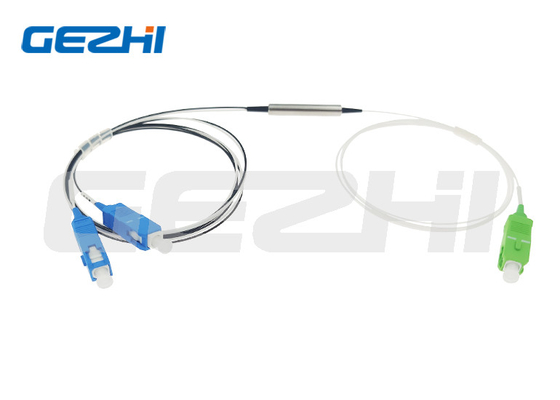

1x2 Dispositivo FWDM T1550R1310/1490nm Tubo de acero 1 metro sin conector
El módulo WDM FTTX Filter ampliamente utilizado en EDFA, amplificadores Raman, redes WDM e instrumentación de fibra óptica se basa en la tecnología de filtro de película delgada (TFF).El dispositivo combina o separa la luz a diferentes longitudes de onda en un amplio rango de longitudes de ondaPuede ampliar la capacidad de una sola fibra para lograr comunicación bidireccional, de modo que se utilice ampliamente en la actualización y expansión de redes ópticas, o para introducir nuevos negocios integrales, etc.
GEZHI Photonics proporciona dispositivos de filtro de división de longitud de onda (WDM) basados en filtros que se adaptan a las bandas de longitud de onda particulares para sus aplicaciones especiales.El propio sistema GEPON funciona en 1310/1490, así que la señal CATV aquí se entrega a través de la misma fibra utilizando 1550nm, y FWDM es un lugar donde todo esto se "mezcla".
Especificación
| El tipo | FWDM | |
| Largura de onda de funcionamiento T: longitud de onda de transmisión R: longitud de onda de la reflexión El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. 1610±10, 1625±25, 1650±20 |
nm | T1550 R1310/1490 Las condiciones de las ayudas se determinan en función de la situación de los beneficiarios |
| T1490 R1310/1550 Las condiciones de los productos | ||
| T1310 R1490/1550 Las condiciones de los productos | ||
| T1550/1610 R1310/1490 Las condiciones de las ayudas | ||
| T1550/1625 R1310/1490 Las condiciones de las ayudas se establecen en el anexo I. | ||
| T1625 R1310/1490/1550 El número de personas que pueden participar en el programa | ||
| T1650 R1310/1490/1550 Las condiciones de las ayudas | ||
| Pérdida de inserción de la transmisión | Db | ≤ 080 |
| Pérdida de inserción de reflejo | Db | ≤ 060 |
| Aislamiento del canal de transmisión | Db | ≥ 30 años |
| Aislamiento del canal de reflexión | Db | ≥ 17 años |
| PDL | Db | ≤ 01 |
| Estabilidad térmica en longitud de onda | nm/°C | ≤ 0003 |
| Estabilidad térmica de la pérdida de inserción | dB/°C | ≤ 0005 |
| Directividad | Db | ≥ 55 años |
| Pérdida de rendimiento | Db | ≥ 45 años |
| Temperatura de funcionamiento | °C | -20 ~ +70 |
| Temperatura de almacenamiento | °C | -40 ~ +85 |
Nota: 1. La personalización está disponible.
2. se especifica sin conector, y se añade una pérdida adicional de 0,2 dB por conector.
Detalles del artículo
El canal de transmisión es de 1550nm.
Canal de reflexión: 1310nm y 1490nm
Alto aislamiento, fiabilidad y aislamiento del canal
Baja pérdida de inserción y excelente fiabilidad ambiental
Conforme con la Directiva RoHS
Tipo de paquete
Paquete de tubos de vidrio para fibra desnuda de 250um
Paquete de tubos de acero para fibra desnuda de 250 mm y fibra de 900 mm
Caja ABS para fibras de 900um, 2,0 mm y 3,0 mm
Nota: la fibra desnuda de 250um es demasiado fina para ser equipada con conector
Dibujo mecánico
La imagen A es para T13/R15, T14/R1315, T1415/R13 FTTX Filtro WDM
La imagen B es para T15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX Filtro WDM
|
|
