| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GEZHI-DWDM OADM |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Payment Terms: | T/T, Western Union |

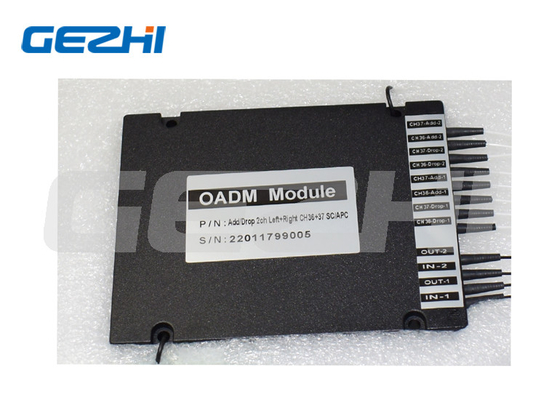

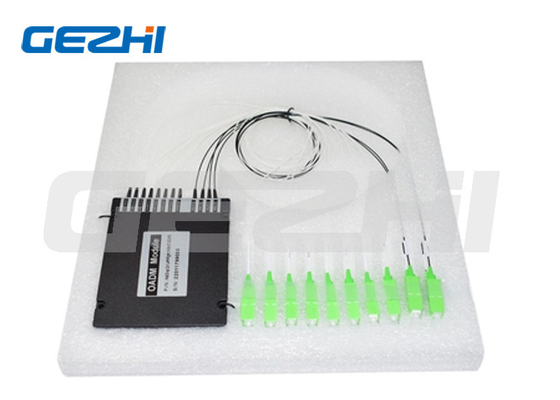

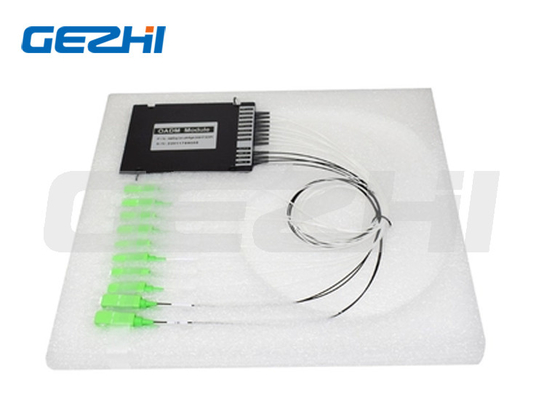

Módulo de fibra óptica dual DWDM OADM con interfaz SC/APC
Descripción de productos
El multiplexor óptico Add/Drop DWDM (OADM) es un dispositivo óptico pasivo que se utiliza en redes WDM para agregar y soltar uno o varios canales DWDM de 100 GHz en la banda C en una o dos fibras, mientras permite que el resto de las longitudes de onda se desvíen al destino necesario.El uso de la tecnología DWDM puede agregar efectivamente la capacidad WDM a sus redes existentes y nuevas, y extender la distancia de transmisión de señales ópticas.
Los módulos DWDM OADM están disponibles en configuraciones de un solo lado (este u oeste) y de dos lados (este y oeste).Con unidades MUX/DeMUX coincidentes colocadas en cada extremo de un enlace óptico, se pueden combinar y transmitir múltiples canales de datos a través de un enlace troncal de fibra monomodo.Los módulos OADM pasivos pueden agregar o eliminar hasta 4 canales de datos en cualquier punto a lo largo del enlace troncal.
Características
Baja pérdida de inserción
Diafonía baja
Alta estabilidad y confiabilidad
Libre de epoxi en ruta óptica
Aplicaciones
Supervisión de línea
Red DWDM
Telecomunicación
OADM configurable
Actuación
| Parámetro | Unidad | 1CH | 2CH | 4 canales | 8CH | |||||
| Agregar | Gota | Agregar | Gota | Agregar | Gota | Agregar | Gota | |||
| Longitud de onda del canal | Nuevo Méjico | Red de la UIT | ||||||||
| Espaciado de canales | GHz | 100 o 200 | ||||||||
| Banda de paso de canal (@-0.5dB de ancho de banda) | Nuevo Méjico | >0.3 | ||||||||
| Pérdida de inserción | dB | <0.9 | <1.2 | <1.5 | <2.8 | |||||
| Servicio especial | / | Monitor o 1310nm está disponible | ||||||||
| Ondulación del canal | dB | 0.5 | ||||||||
| Aislamiento | Adyacente | dB | >30 | >30 | >30 | >30 | >30 | >30 | >30 | >30 |
| no adyacente | dB | >40 | >40 | >40 | >40 | >40 | >40 | >40 | >40 | |
| Sensibilidad de temperatura de pérdida de inercia | dB/℃ | <0.005 | ||||||||
| Cambio de temperatura de longitud de onda | nanómetro/℃ | <0.002 | ||||||||
| Pérdida dependiente de la polarización | dB | <0.1 | ||||||||
| Dispersión del modo de polarización | dB | <0.1 | ||||||||
| directividad | dB | >50 | ||||||||
| Pérdida de retorno | dB | >45 | ||||||||
| Manejo de potencia máxima | mW | 300 | ||||||||
| Temperatura de funcionamiento | ℃ | -5~+75 | ||||||||
| Temperatura de almacenamiento | ℃ | -40~85 | ||||||||
| Dimensión del paquete | milímetro | L80xW60xH12o L100xW80xH10 | L120xW80xH18 | L141xW115xH18 | ||||||
Nota 1.Las especificaciones personalizadas están disponibles.
Especificado sin conector, si tiene conector, IL aumentará 0.2dB.
Información sobre pedidos
| DWDM | número de canales | Configuración | Tipo de módulo | Tipo de cable | Longitud de fibra | conector |
|
OADM 1=100G 2 = 200G |
01=1 canal 02=2 canales 03=3 canales 04=4 canales ...... 16 = 16 canales 17=17Canal 18 = 18 canales |
SS = Fibra única Oeste o Este SD = Fibra única Oeste y Este DS = fibra dual oeste o este DD = fibra dual oeste y este |
A1=Caja ABS 100x80x10mm A2=Caja ABS 120x80x18mm A3=Caja ABS 140x115x15mm L1=LGX 129*29*130mm L2=inserto LGX en rack de 2 ranuras L4=inserto LGX en rack de 4 ranuras R1=Rack 19" 1U R2=Rack de 19″1U con 2 ranuras R4=Rack de 19″1U con 4 ranuras S=Especificar |
09=900um tubo suelto 20 = 2,0 mm 30 = 3,0 mm |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m S=Especificar |
00=ninguno LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Especificar |
El video
|
|
