| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 8CH CWDM óptico Mux Demux |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |

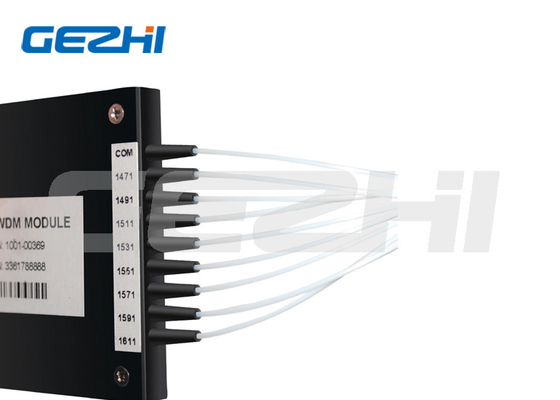

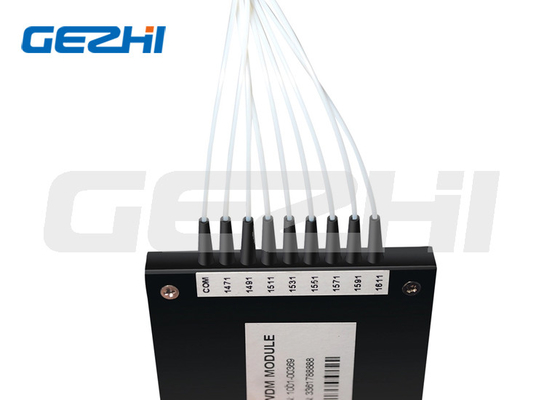

Canal óptico del módulo 8 del canal CWDM 8CH CWDM Mux Demux CWDM
Descripción de producto
La multiplexación de división de longitud de onda gruesa (CWDM) es una elección excelente para la capacidad cada vez mayor del ancho de banda mientras que mantiene bajos costes. El empalme 6com/pigtailed la familia del módulo del ABS, sobre la base de tecnología estándar del filtro de la película fina (TFF) con un empaquetado propietario, le ofrece las dimensiones componentes más pequeñas combinadas con un funcionamiento y una confiabilidad excepcionales. Nuestros CWDM MUX DEMUX se adaptan perfectamente para transportar PDH, el SADO/SONET, servicios de ETHERNET sobre WWDM, CWDM y DWDM en borde del metro y redes ópticos del acceso.
Usos
Los canales de CWDM añaden/descenso
CWDM
Vínculos ópticos de la fibra de CATV
LAN Networks de acceso
Comunicaciones de la Cortocircuito-distancia
Características
Pérdida de inserción baja
Aislamiento excelente del canal
Altas estabilidad y confiabilidad
Bajo costo
Especificaciones
|
Artículo
|
Unidad
|
Parámetros
|
|
Espaciamiento de canal
|
|
20 rejillas del ITU del nanómetro
|
|
Gama de longitud de onda
|
nanómetro
|
1260 a 1620
|
|
Centros del canal (ITU o ITU+1)
|
nanómetro
|
1270/1290… 1610 o 1271/1291… 1611
|
|
Banda útil
|
nanómetro
|
≥+/-6.5, 7,0, 7,5
|
|
Ondulación de la banda útil
|
DB
|
≤0.35
|
|
Pérdida de inserción de la transmisión
|
DB
|
≤0.70 (0,50 típico)
|
|
Pérdida de inserción de la reflexión
|
DB
|
≤0.40
|
|
Aislamiento de la transmisión (canal del ajuste)
|
DB
|
≥30
|
|
Aislamiento de la transmisión (canal no-ajuste)
|
DB
|
≥45
|
|
Aislamiento de la reflexión
|
DB
|
≥13
|
|
Pérdida dependiente de la polarización
|
DB
|
≤0.1
|
|
Dispersión del modo de la polarización
|
picosegundo
|
≤0.2
|
|
Estabilidad termal
|
dB/°C
|
≤0.005
|
|
Directividad
|
DB
|
≥50
|
|
Pérdida de vuelta
|
DB
|
≥45
|
|
Manejo de la potencia óptico
|
mW
|
≤300
|
|
Carga extensible
|
N
|
≥5
|
|
Gama de temperaturas de funcionamiento
|
°C
|
-5 a 70
|
|
Gama de temperaturas de almacenamiento
|
°C
|
-40 a +85
|
|
Tipo de la fibra
|
|
SMF-28e
|
|
Dimensión del paquete
|
milímetro
|
≤5.5 x 34
|
|
|
