| Brand Name: | GEZHI or OEM |
| Número De Modelo: | Polarización que mantiene el circulador óptico |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Payment Terms: | T/T, Western Union |

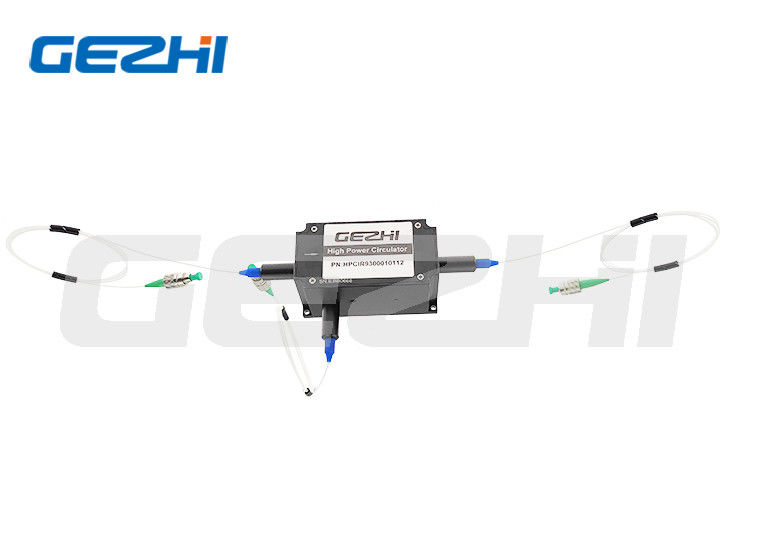

La polarización adaptable de la longitud de onda que mantenía TGG distribuidor óptico basó el uso para el amplificador de la fibra
Descripción de producto
La función dominante de un circulador óptico de la fibra está ordenando la luz secuencialmente de puerto para virar hacia el lado de babor con de pequeñas pérdidas en solamente una dirección que los resultados en la separación de señales que viajan a lo largo de una fibra óptica en direcciones opuestas.
|
Características Pérdida de inserción del *Low El *High vuelve pérdida Aislamiento del *High Estabilidad y confiabilidad del *High |
Usos Amplificador del *Fiber Instrumento *Testing Sensor del *Fiber Equipo *Medical |
Especificaciones
| Parámetros | Unidad | Valores | ||||||
| Longitud de onda de funcionamiento | nanómetro | 532 | 633 o 680 680 | 780, 808, 850 o 930 | 980 | 1030 | 1053 o 1064 | 1150 |
| Ancho de banda de la longitud de onda | nanómetro | ±5 | ±5 | ±10 | ±10 | ±10 | ±10 | ±5 |
| Pérdida de inserción | DB | ≤2.5 | ≤2.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
| Min. Isolation | DB | ≥20 | ≥20 | ≥22 | ≥22 | ≥22 | ≥22 | ≥22 |
| Aislamiento máximo | DB | ≥25 | ≥25 | ≥26 | ≥25 | ≥25 | ≥25 | ≥25 |
| Ratio de la extinción (tipo B) | DB | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 |
| Ratio de la extinción (tipo F) | DB | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 |
| Tipo de la fibra | / | PM460 | PM630 | PM780 | PM980 | PM980 | PM980 o 1060 | |
| Max Power Handling (CW) | W | 0,02 | 0,05 | 0,5, 5,10 o 20 | 0,5, 5 o 20 | 0,5, 5,20 | 0,5, 5,20 | 0,5, 5,20 |
| Interferencia | DB |
≥45 |
||||||
| Pérdida de vuelta | DB |
≥45 |
||||||
| Carga extensible | N |
≤5 |
||||||
| Temperatura de funcionamiento | °C |
0~+60 |
||||||
| Temperatura de almacenamiento | °C |
-10~+75 |
||||||
| Dimensión del paquete | nanómetro |
70x28x26 |
||||||
Nota:
las especificaciones 1.Above están para el dispositivo sin el conector, si con el conector, IL será 0.3dB más alto, la pérdida de vuelta con sea reducir 5dB y el ratio de la extinción reducirá 2dB.
2. Si hay uso del pulso, por favor estar seguro de informarnos energía de pulso y poder máximo.
Dimensiones del paquete
| ①Puerto: | 3=3port |
| ②Longitud de onda: | 532; 633; 680; 780; 808; 850; 930; 980; 1030; 1053; 1064; 1150nm; S=Specify |
| ③Alineación de AXIS: | Funcionamiento del eje de B=Both; El funcionamiento del eje de F=Slow, eje rápido bloqueó; El tipo de N=Non-PM está disponible |
| ④Manejo de la potencia: | 0L=0.5W; 01=1W; 02=2W; 10=10W; 10=20W; S=Specify |
| ⑤Tipo de la fibra: | PM460; PM630; PM780; PM980; PM1060; S=Specify |
| ⑥Dimensiones del paquete: | T2=70x28x26mm; S=Specify |
| ⑦Tipo de la coleta: | fibra 00=bare; tubo flojo 09=900um |
| ⑧Longitud de la fibra: | los 08=0.8m; el 10=1m; S=Specify |
| ⑨Tipo del conector: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
| ⑩Poder máximo para el pulso: | 00=Continuous onda, 10=10kW, 20=20kW, SS=Specified |
|
|
