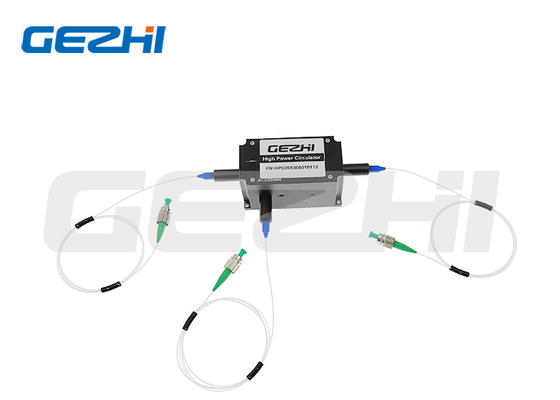

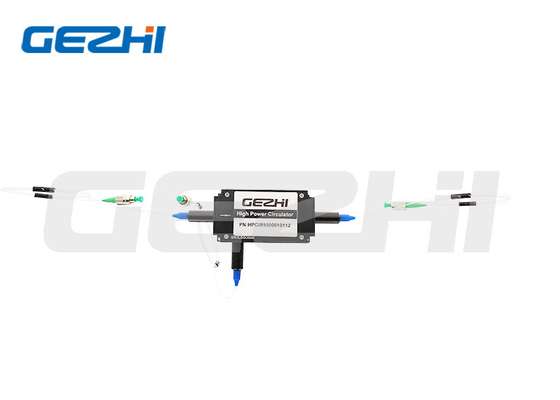

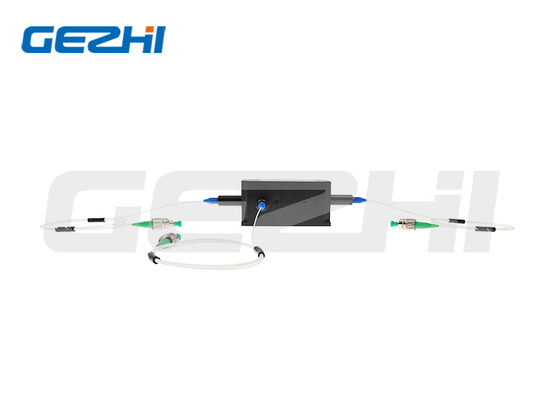

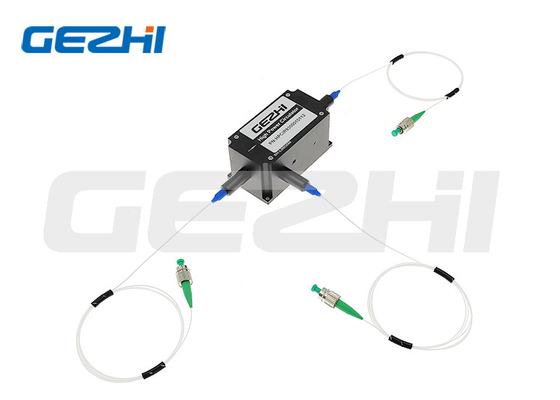

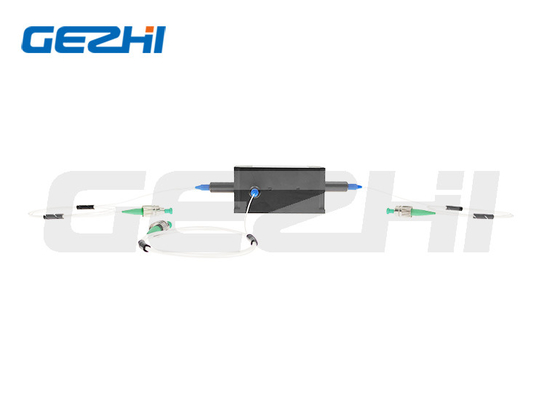

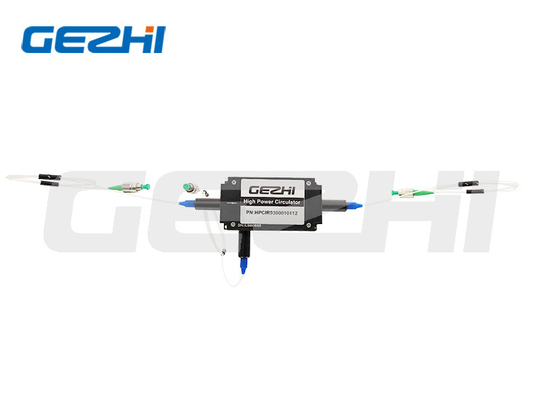

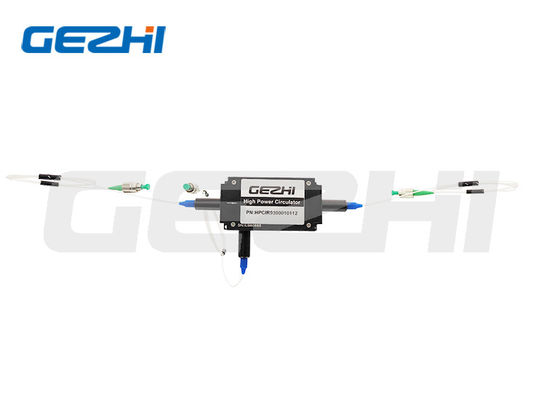

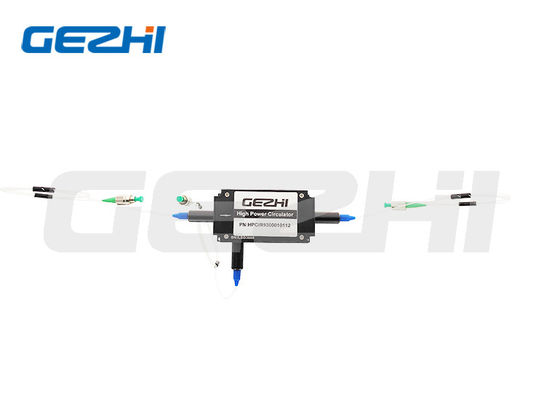

Circulador de Fibra de 3 Puertos 1310/1480/1550nm 20W de Alta Potencia para Sensores de Fibra y Amplificadores

Name: Circulador de Fibra de 3 Puertos 1310/1480/1550nm 20W de Alta Potencia para Sensores de Fibra y Amplificadores
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circulador de la fibra del poder más elevado de 3 puertos
Price: 465.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	Circulador de la fibra del poder más elevado de 3 puertos
Cuota De Producción:	1pc
Precio:	US$250-US$680
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

CHINA

Certificación:

CE RoHS,ISO9001

Tipo de puerto:

puerto 3

Detalles de empaquetado:

Caja de papel

Capacidad de la fuente:

5000pcs por mes

Resaltar:

Circulador de la fibra del poder más elevado

Circulador de la fibra de 3 puertos

Descripción del producto

Circulador de Fibra de Alta Potencia de 3 Puertos 1310/1480/1550nm Para Sensor de Fibra

Descripción del Producto

Circulador de Fibra Óptica de Alta Potencia de 3 Puertos de Alta Fiabilidad y Estabilidad 1310/1480/1550nm (hasta 20W) para Sensor de Fibra

El Circulador Óptico SM de Alta Potencia de 3 Puertos 1310nm/1480nm/1550nm-30W es un componente compacto de alto rendimiento, independiente de la polarización de la onda de luz, que dirige las señales entrantes del Puerto 1 al Puerto 2, y las señales entrantes del Puerto 2 al Puerto 3. Los circuladores de fibra óptica actúan como enrutadores de señales, transmitiendo luz de una fibra de entrada a una fibra de salida, mientras dirigen la luz que regresa a lo largo de esa fibra de salida a un tercer puerto. Son ideales para aplicaciones de láser de fibra de alta potencia e instrumentación.

Características

Baja Pérdida de Inserción
Alta Pérdida de Retorno
Alto Aislamiento
Alta Fiabilidad y Estabilidad

Aplicaciones

Amplificador EDFA y Raman
Sensor de Fibra
Instrumento de Fibra

Especificaciones Técnicas

Parámetro	Unidad	Tipo A	Tipo B
Tipo	-	Tipo A	Tipo B
Tipo de Puerto	-	3 Puertos
Longitud de Onda Central	nm	1550, 1480, 1310
Rango de Longitud de Onda de Operación	nm	±20
Pérdida de Inserción Típica a 23℃	dB	0.7	0.6
Pérdida de Inserción Máxima a 23℃	dB	0.9	0.8
Aislamiento Pico Típico a 23℃	dB	46	30
Aislamiento Mínimo a 23℃	dB	40	25
Relación de Extinción Mínima a 23℃ (Tipo de Fibra PM)	dB	20
Pérdida Dependiente de la Polarización Máxima a 23℃ (Tipo de Fibra SM)	dB	0.15
Diafonía Mínima	dB	50
Pérdida de Retorno Mínima a 23℃	dB	50
Dimensiones del Paquete (Potencia de Entrada ≤5W)	mm	φ5.5x35
Dimensiones del Paquete (Potencia de Entrada ≤10W)	mm	70x12x8
Dimensiones del Paquete (Potencia de Entrada ≤20W)	mm	/	38x18.5x11.5
Carga Tensional Máxima	N	5
Temperatura de Operación	℃	-5~+70
Temperatura de Almacenamiento	℃	-40~+85

Con conector, la potencia de manejo es de solo 1W, la PI es 0.3dB mayor, la PR es 5dB menor y la RE es 2dB menor.
La llave del conector está alineada con el eje lento.

Dimensiones del Paquete

Información de Pedido

HPMCIR-1111-234-555-67-8-999-AABB (Tipo de Fibra PM)
HPICIR-1111-234-555-67-8-999-AABB (Tipo de Fibra SM)

1111 - Longitud de Onda: 1550=1550nm, 1480=1480nm, 1310=1310nm, SSSS=Especificada

2 - Tipo de Puerto: 3=3 Puertos

3 - Etapa: A=Tipo A, B=Tipo B

4 - Eje de Trabajo: F=Eje rápido bloqueado, N=No PM

555 - Tipo de Fibra: 001=PM1550, 002=PM1310, 008=SMF-28E, SSS=Especificada

6 - Dimensiones del Paquete: 0=φ5.5x35mm, 1=70x12x8mm, 2=38x18.5x11.5mm, 3=50x28x14mm, S=Especificada

7 - Tipo de Pigtail: 0=fibra desnuda, 1=tubo suelto de 900μm

8 - Longitud de Fibra: 0.8=0.8m, 1.0=1m, S=Especificada

999 - Tipo de Conector: 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Ninguno, S=Especificado

AA - Potencia Promedio: 01=1W, 02=2W, 05=5W, 10=10W, 20=20W, SS=Especificada

BB - Potencia Pico: 00=Onda Continua, 01=1kW, 02=2kW, 10=10kW, SS=Especificada
