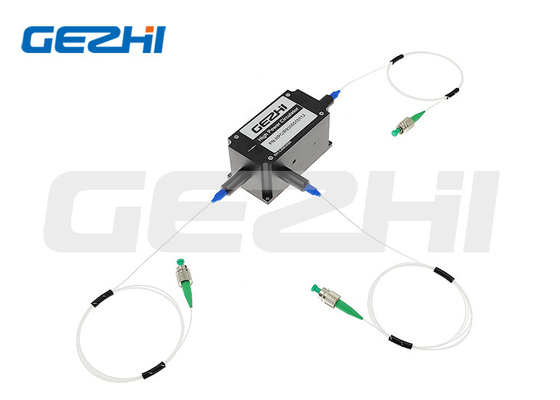

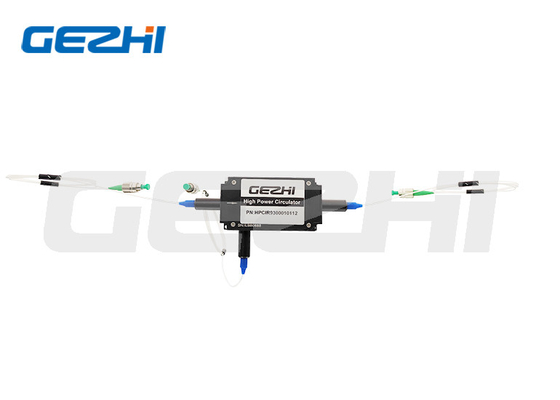

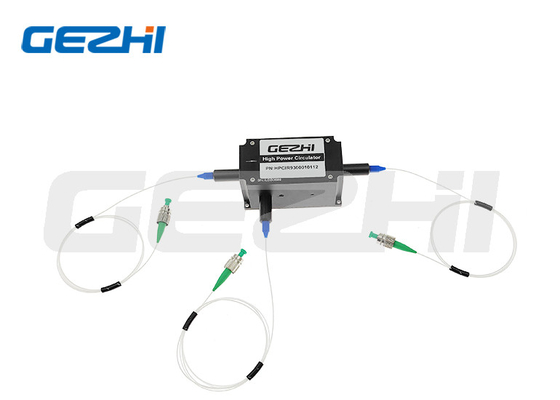

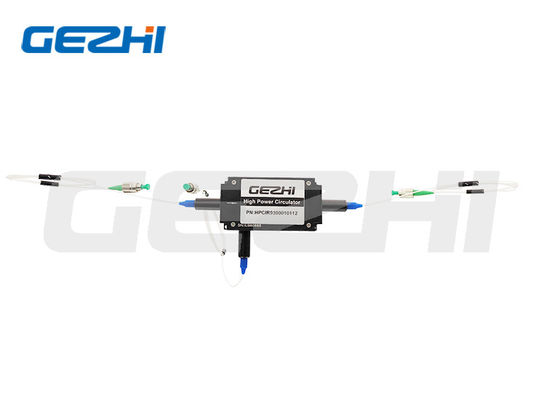

Circulador de fibra óptica de baja pérdida de inserción de alta potencia de 3 puertos para sistemas OTDR DWDM EDFA

Name: Circulador de fibra óptica de baja pérdida de inserción de alta potencia de 3 puertos para sistemas OTDR DWDM EDFA
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Circulador del poder más elevado de 3 puertos
Price: 465.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	Circulador del poder más elevado de 3 puertos
Cuota De Producción:	1pc
Precio:	US$250-US$680
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE RoHS,ISO9001

Fuerza:

hasta 20W

Detalles de empaquetado:

Caja de papel

Resaltar:

Circulador óptico de la fibra del poder más elevado

Circulador óptico de la fibra de 3 puertos

Circulador óptico de la fibra de EDFA

Descripción del producto

Baja pérdida de inserción Circulador de fibra óptica de alta potencia de 3 puertos para el sistema DWDM OTDR de EDFA

Resumen del producto

El Circulador Óptico de Alta Potencia de 3 puertos es un componente de onda de luz de alto rendimiento que enruta las señales entrantes del puerto 1 al puerto 2 y las señales entrantes del puerto 2 al puerto 3.Circuladores de fibra óptica funcionan como enrutadores de señales, transmitiendo luz de una fibra de entrada a una fibra de salida mientras dirige la luz de retorno a lo largo de esa fibra de salida a un tercer puerto.protegiendo la fibra de entrada de la potencia de retorno al tiempo que permite la utilización de la luz rechazada.

Características clave

Baja pérdida de inserción
Pérdida de rendimiento alta
Alta estabilidad y fiabilidad

Aplicaciones

Amplificador de fibra
Instrumento de ensayo
Equipo médico

Especificaciones técnicas

Versión de potencia estándar (hasta 20W)

Parámetro	Unidad	Valor
El poder		Hasta 20 W
longitud de onda del centro	nm	1064¿Por qué no lo haces?
Rango de longitud de onda de funcionamiento	nm	± 5
Tipo de aislamiento máximo	Db	25... 23
Min. aislamiento a 23°C	Db	22 10 20
Tipo: pérdida de inserción a 23°C	Db	1.0 1.0 1.0 1.0 1.02
Pérdida de inserción máxima a 23 °C	Db	1.3 Un.5
Relación de extinción mínima a 23 °C (tipo de fibra PM)	Db	20 de 18 años
Pérdida dependiente de la polarización a 23 °C (tipo de fibra SM)	Db	0.15
Min. Pérdida de retorno a 23 °C (entrada/salida)	Db	45
Min. Habla en cruz	Db	45
Potencia óptica media máxima (incluidos el puerto 1 y el puerto 2)	No	1, 2, 5, 10, 20 o Especificado
Máxima potencia máxima para el pulso ns	En kW	10 o Especificado
Carga de tracción máxima	No	5
Dimensión del paquete	En el caso de los	70x28x26
Temperatura de funcionamiento	°C	+10 ~ +50
Temperatura de almacenamiento	°C	0 ~ + 60

Versión de alta potencia (hasta 100W)

Parámetro	Unidad	Valor
El poder		Hasta 100 W
longitud de onda del centro	nm	1064, 1030, 980
Rango de longitud de onda de funcionamiento	nm	± 5
Tipo de aislamiento máximo	Db	25
Min. aislamiento a 23°C	Db	22
Tipo: pérdida de inserción a 23°C	Db	1.0
Pérdida de inserción máxima a 23 °C	Db	1.3
Relación de extinción mínima a 23 °C (tipo de fibra PM)	Db	20
Pérdida dependiente de la polarización a 23 °C (tipo de fibra SM)	Db	0.15
Min. Pérdida de retorno a 23 °C (entrada/salida)	Db	45
Min. Habla en cruz	Db	45
Potencia óptica media máxima (incluidos el puerto 1 y el puerto 2)	No	50, 100 o Especificado
Máxima potencia máxima para el pulso ns	En kW	10 o Especificado
Carga de tracción máxima	No	5
Dimensión del paquete	En el caso de los	No se puede utilizar.
Temperatura de funcionamiento	°C	+10 ~ +50
Temperatura de almacenamiento	°C	0 ~ + 60

Nota:Con los conectores, la potencia de manejo es de solo 1W, IL es 0.3dB más alta, RL es 5dB más baja y ER es 2dB más baja.

Embalaje

Embalaje de cartón original. Embalaje personalizado disponible según los requisitos del cliente.
