Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | 1x16 MEMS conmutador óptico | Rango de longitud de onda: | 850/1310 para MM o 1260~1650 para SM o personalizado |
|---|---|---|---|
| Longitud de onda de prueba: | Longitud de onda de prueba | Conector: | FC, SC, LC, ST o personalizado |
| Monitorear puerto: | Monitorear puerto | ||
| Alta luz: | Interruptor óptico MEMS de medición automática,Interruptor óptico MEMS de fibra,interruptor óptico de 1x16 Mems |
||
Fibra óptica 1x16 MEMS Conmutador óptico soporte para medición automática
Descripción del producto
1xN MEMS Switch óptico montado en el bastidor
Los switches de fibra de silicio están basados en la tecnología MEMS integrada y están disponibles en múltiples canales 1x4, 1x8, 1x16, 1x24, 1x32, 1x64,1x128 hasta 1x256 y matriz MxN Mems conmutador óptico 8x8En el interior del paquete de interruptores se encuentra el controlador compatible CMOS/TTL.La matriz de interruptores ópticos MEMS se puede controlar individualmente y son bidireccionales por lo que se pueden utilizar en una orientación 1xN o Nx1.
Los switches ópticos MEMS 1xN de GEZHI® ofrecen un excelente rendimiento óptico, alta fiabilidad durante una vida útil muy larga.Aeroespacial y otras aplicaciones exigentes.
Características
1.SerialNet, alta confiabilidad, alta estabilidad
2Display de pantalla LCD, visualización, operación conveniente
3.Señales de transmisión transparentes. Alta estabilidad y fiabilidad
4Se puede configurar el canal y el intervalo de tiempo del escaneo automático.
5.RS232 Control y gestión remota de Ethernet RJ45
Aplicaciones
1.FITL
2.Medición automática
3Sistema de monitoreo y mantenimiento de cable de monitoreo remoto de red óptica
Especificaciones
| Parámetro | Unidad | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
| Rango de longitud de onda | nm | 850/1310 para MM o 1260~1650 para SM o personalizado | |||||||
| Prueba de longitud de onda | nm | 850/1310, 1310/1550 o personalizado | |||||||
| Pérdida de inserción (máximo) | Db | ≤ 10 | ≤ 15 | ≤ 15 | ≤ 17 | ≤ 17 | ≤ 2 años0 | ≤ 2 años2 | ≤ 2 años4 |
| Pérdida de retorno | Db | MM ≥ 30, SM ≥ 45 | |||||||
| Transcurso de audio | Db | MM ≥ 30, SM ≥ 45 | |||||||
| PDL | Db | ≤ 010 | |||||||
| El DMAE | Db | ≤ 030 | |||||||
| TDL | Db | ≤ 030 | |||||||
| Repetibilidad | Db | ≤ 002 | |||||||
| Tiempo de cambio | ms | ≤ 8 (canal adyacente) | |||||||
| Potencia óptica | MW | ≤ 500 | |||||||
| Tipo de fibra | ¿ Qué es eso? | 9/125 | |||||||
| Conector | / | FC, SC, LC, ST, SMA o personalizado | |||||||
| Puerto de monitoreo | / | RJ45 y RS232 o personalizado | |||||||
| Fuente de alimentación de trabajo (tipo de enchufe) | V. | AC:220V (50/60Hz) o DC:36V~72V | |||||||
| Temperatura de funcionamiento | °C | -10 ~ +60 | |||||||
| Temperatura de almacenamiento | °C | -40 ~ +85 | |||||||
| Mantenimiento de bastidores | En el caso de los | 1U L483XW230XH44.5 (hasta 32 canales) de personalización está disponible. | |||||||
| La personalización 2U L483XW230XH89 (hasta 128 canales) está disponible. | |||||||||
| La personalización 3U L483XW230XH133.5 (hasta 256 canales) está disponible. | |||||||||
Dibujo

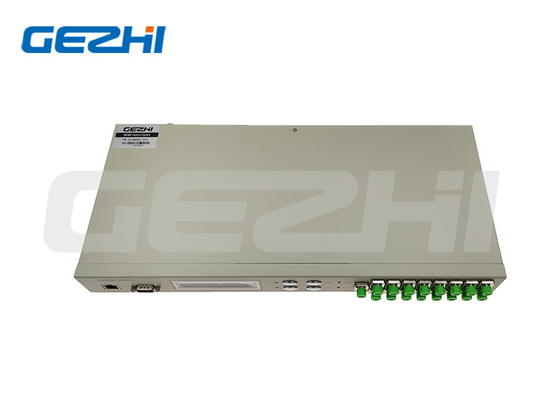

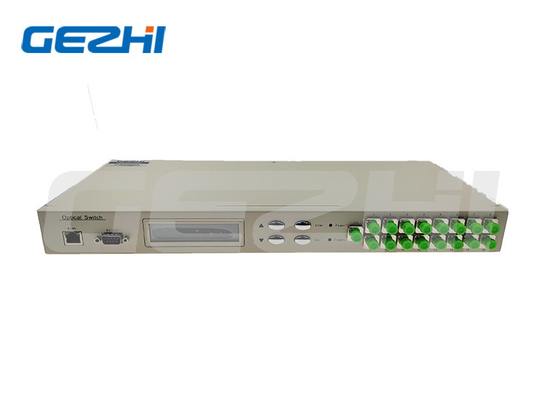

1x128 MEMS conmutadores de fibra óptica panel frontal de montaje de bastidores

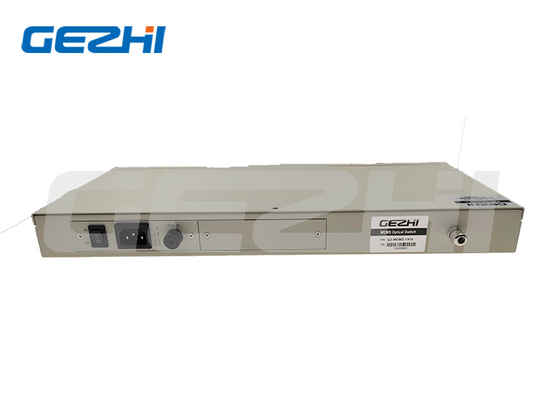

1x128 MEMS Fibra óptica cambia el panel trasero
Ruta óptica
Información de pedido MEMS-1xN-X-XX-X-XX-XX-XX-XX
| MEMS | Modo | longitud de onda | Paquete | Tipo de fibra | Fuente de alimentación | Conector |
| 1x4 1x8 1x16 1x32 1x64 1x128 S = Específicidad |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13 = 850/1300 13/15=1310/1550 nm S=Especificar |
1U = 1U Montaje de bastidores 2U = 2U montaje de bastidores 3U=3U Montaje de bastidores 4U = 4U Montaje de bastidores S=Especificar |
M5 = 50/125 M6 = 62,5/125 S9=9/125 S=Especificar |
AC = 85 ~ 265V de corriente única DC = 36 ~ 72V de una sola vez AA = doble 85 ~ 265V DD = doble 36 ~ 72V El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. |
0=Ninguno FP = FC/UPC El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero SP=SC/UPC SA=SC/APC LP = LC/UPC Los valores de las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método de cálculo. S=Especificar |
