Datos del producto:
Pago y Envío Términos:
|
| Type: | AAWG Module | Use: | FTTX, FTTX |
|---|---|---|---|
| Product Name: | Athermal AWG Module | Channel Spacing: | 100Ghz |
| Number Of Channels: | 40 CH | Filter Shape: | Flat Top/Gaussian |
| Operating Temperature: | -5~75 | Input/Output Connector: | FC, SC, LC Optional |
| FC, SC, LC Optional Input/Output Length: | 0.5m, 1m Or Customized | Pigtail Diameter: | 0.9mm |
| Fiber Type: | 900um Loose Tube | ||
| Alta luz: | AAWG atermal DWDM,módulo del AWG 100GHz,Módulo atermal de AAWG |
||

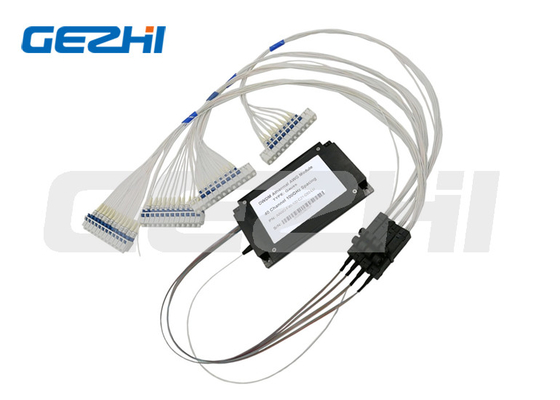

Plano remate/módulo atermal gausiano del AWG del CH 100GHz del módulo 40 del canal AAWG del filtro 40
Descripción de producto
Gezhi Photonics estante-montó 40 el multiplexor del canal DWDM (Mux) y los chasis del demultiplexor (DeMux) proporcionan la solución excelente para los ahorros de la infraestructura agregando 40 diversas longitudes de onda sobre una sola fibra. Estos productos 1U son protocolo transparente. Los 40 canales están en la C-banda con el espaciamiento de 100 gigahertz entre los canales usando la tecnología gausiana de alta calidad del AWG.
Usos
Redes del metro
Centro de datos
Red del acceso
Usos de CATV
Red del WDM
Telecomunicación
Características
La fuente de alimentación dual baja de la pérdida de inserción del alto aislamiento puede ser gestión por estabilidad excelente de la interferencia integrada total baja óptica Expoxy-libre de la consola y de la trayectoria del NMS y exactitud excelente de la longitud de onda de la confiabilidad y diseño atermal de la estabilidad
Especificaciones
|
Parámetro
|
Valor
|
|
Número de canales
|
40
|
|
Espaciamiento de canal
|
100Ghz
|
|
Longitud de onda de funcionamiento
|
C-banda
|
|
Frecuencia de la banda útil
|
±0.1nm
|
|
Exactitud de la longitud de onda
|
±50pm
|
|
Pérdida de inserción
|
<6>
|
|
Consistencia de la pérdida de inserción
|
<1>
|
|
Llanura de la pérdida de inserción
|
<0>
|
|
banda útil 0.5dB
|
>0.2nm
|
|
banda útil 1dB
|
>0.4nm
|
|
banda útil 3dB
|
>0.6nm
|
|
banda útil 20dB
|
<1>
|
|
Aislamiento adyacente
|
≥25dB
|
|
Aislamiento no adyacente del canal
|
≥30dB
|
|
Interferencia total
|
DB 22
|
|
Pérdida de vuelta
|
≥40dB
|
|
Pérdida dependiente de la polarización
|
<0>
|
|
Dispersión del modo de la polarización
|
<0>
|
|
Poder óptico de la carga máxima
|
24dBm
|
|
Gama de la supervisión de poder óptico
|
-35dBm ~ +23dBm
|
|
Forma del conector
|
LC/UPC
|
|
Temperatura de funcionamiento
|
-10~+65℃
|
|
Humedad relativa
|
el 95%
|
|
Dimensiones
|
estante de 19-inch 1U (440 x 220 x 44m m)
|
