Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Módulo del P.M. CWDM | Longitud de onda de centro: | ITU o ITU+1 |
|---|---|---|---|
| Número de canal: | 1x2 1x4 1x8 1x16 | tiempo de la garantía: | 3 años |
| Uso: | Redes de GPON | ||
| Alta luz: | 1x16 módulo de la fibra P.M. CWDM,Polarización que mantiene el módulo grueso del WDM,Módulo del P.M. CWDM |
||

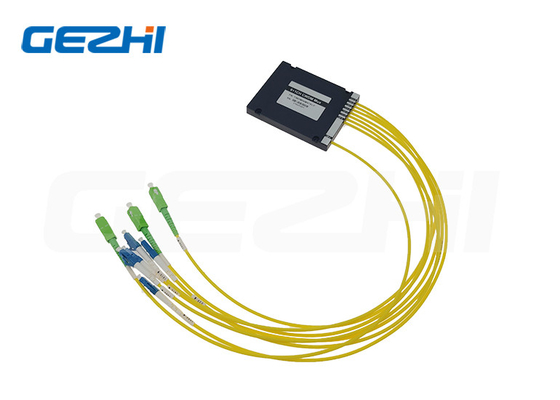

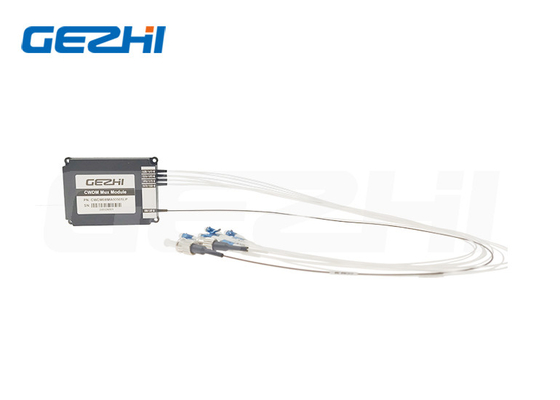

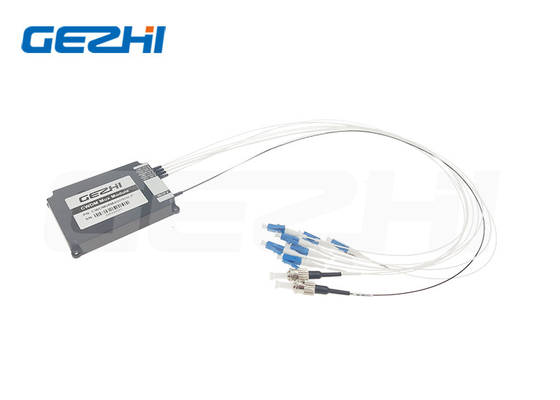

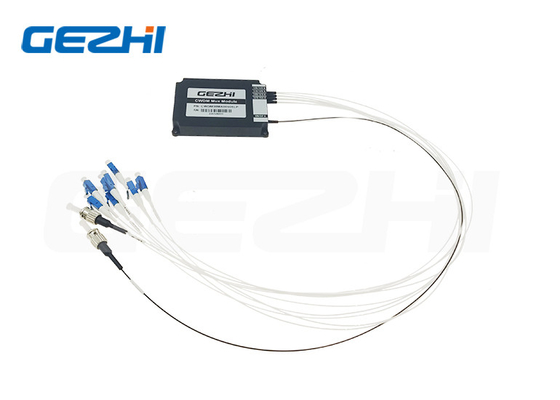

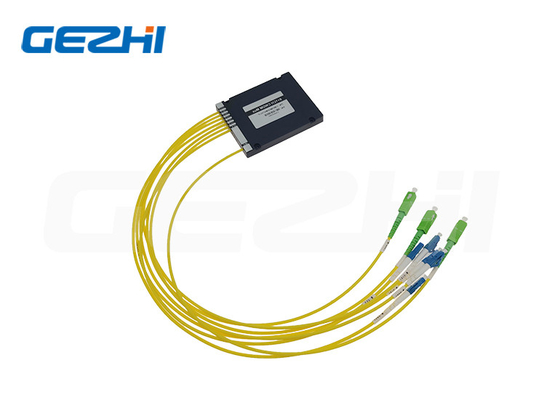

Descripción del producto del módulo del P.M. CWDM
alta polarización de la fibra del aislamiento del canal de 1x2 1x4 1x8 1x16 que mantiene el módulo grueso del WDM
Polarización que mantiene el módulo grueso del WDM
El filtro que mantiene CWDM de la polarización de GEZHI se caracteriza con IL bajo, pérdida de alto retorno, alto ratio de la extinción y estabilidad y confiabilidad ambientales excelentes. Son ideales para los amplificadores de la fibra de la polarización que mantienen, la red de CWDM, y los usos de alta velocidad del sistema y de la instrumentación de comunicación.
Características y usos del módulo del P.M. CWDM
Características
Pérdida de inserción baja
Aislamiento de la pérdida y del canal de alto retorno
Buena uniformidad de canal a canal
Altas confiabilidad y estabilidad
Usos
Sistema de DWDM
Redes de GPON
Vínculos de CATV
Especificaciones del módulo del P.M. CWDM
| Parámetros | Unidad | Valores | |||||||
| Número de canal | - | 1x2 | 1x4 | 1x8 | 1x16 | ||||
| Longitud de onda de centro | nanómetro | ITU o ITU+1 | |||||||
| Espacio del canal | Gigahertz | 1260~1460 o 1460~1620 o 1260~1620 | |||||||
| Espacio del canal | nanómetro | 20 | |||||||
| @λc Min. Channel Bandwidth | nanómetro | ± 6,5 | |||||||
| Max. Channel Flatness | DB | 0,4 | |||||||
| Pérdida de inserción del máximo | Mux a Demux (vínculo) | DB | 1,4 | 2,2 | 3,4 | 7,1 | |||
| Min. Isolation | Adyacente | DB | 30 | 30 | 30 | 30 | |||
| Canal no adyacente | DB | 40 | 40 | 40 | 40 | ||||
| Canal de la mejora | DB | 12 | 12 | 12 | 12 | ||||
| Pérdida de vuelta mínima | DB | 50 | |||||||
| Min. Extinction Ratio en 23℃ | DB | 20 | 20 | 18 | 16 | ||||
| Estabilidad termal de Max. Wavelength | nm/℃ | 0,003 | |||||||
| Estabilidad termal máxima de la pérdida de inserción | dB/℃ | 0,005 | |||||||
| Manejo de la potencia máximo (CW) | mW | 500 | |||||||
| Temperatura de funcionamiento | ℃ | 0~+70 | |||||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||||
| Con el conector, IL es 0.3dB más arriba, RL es 5dB bajar, y el ER es 2dB más bajo. | |||||||||
| La llave del conector se alinea para reducir eje. | |||||||||
Dimensión
Información de Odering del módulo del P.M. CWDM
| PMCWM-12-33-444-5-666-78-9-A | |
|
1 - Tipo del módulo: : |
M=Mux, D=Demux |
| 2 - Longitud de onda de funcionamiento: | F= de onda completa (1260nm~1620nm), H = media onda (1260~1460 o 1460~1620) |
| 33 - Longitud de onda del comienzo: | 27=1270nm o 1271nm,…, 55=1550 o 1551nm,…, 61=1610nm o 1611nm |
| 444 - Tipo portuario: | 104=1x4, 108=1x8, 116=1x16, SSS=Specified |
| 5 - AXIS de trabajo: | B=Both AXIS que trabajaba, eje de F=Fast bloqueó |
| 666 - Tipo de la fibra: | 001=PM1550, 002=PM1310, SSS=Specified |
| 7 - Dimensión del paquete: | 0=100x80x10m m, 1=120x80x18m m, 2=140x140x10m m, S=Specified |
| 8 - Longitud de la fibra: | 0=bare fibra, 1=900um tubo flojo, tubo flojo de 2=2.0m m, tubo flojo 3=3.0 |
| 9 - Tipo de la coleta: | los 0.8=0.8m, el 1.0=1m, S=Specified |
| A - Tipo del conector: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
FAQ
Q1: ¿Puedo tener una orden de la muestra de la polarización que mantiene el módulo de CWDM? ¿Cuál es su MOQ?
A1: La orden de la muestra es agradable probar y comprobar calidad. No hacemos MOQ, muestra 1pcs estamos disponibles. También las muestras mezcladas son aceptables.
Q2: ¿Cuál es el plazo de ejecución?
A2: El plazo de ejecución normal está sobre 1week, para la cantidad grande y los productos especiales. Compruebe por favor el plazo de ejecución con nuestras ventas.
representante. Pero mantenemos común para algunos productos, podríamos enviar 1-3 días después de recibir el pago.
Q3: ¿Cuáles son las condiciones de pago de la polarización que mantienen el módulo de CWDM?
A3: Término del pago: T/T, Paypal, unión occidental, pago al contado, Alibaba etc.
Q4: ¿Cuál es su polarización del tiempo de la garantía que mantiene el módulo de CWDM?
A4: la garantía de 3 años.
Q5: ¿Podría utilizar nuestro propio logotipo, etiqueta y paquete?
A5: Sí, podríamos proporcionar el servicio que según sus requisitos, los productos del diseño etiquetan, logotipo, PN, SN, paquete del OEM.
