El estante del módulo 2In1 de 8CH DWDM con voz pasiva doble del mux de la fibra DWDM filtra redes de los canales 1x8
DWDM (multiplexación de división de longitud de onda densa) es una combinación de un sistema de las longitudes de onda ópticas que se pueden transmitir con una fibra. Este módulo de DWDM lanzado por GEZHI Photonics se basa en la tecnología de capa de la película fina. Esto es una tecnología láser usada para aumentar ancho de banda en las espinas dorsales fibroópticas existentes. Permite a redes de fibra óptica transmitir las señales de varias longitudes de onda simultáneamente.
GEZHI Photonics proveen de la gama completa de DWDM Mux Demux el tipo modificado para requisitos particulares del canal, de la longitud de onda, del poder, de la fibra y el tipo del conector. También el tipo de la inserción del punto bajo está disponible
| Pérdida de inserción baja |
| Alto aislamiento |
| Altas estabilidad y confiabilidad |
| Temperatura de funcionamiento industrial |
| (- 40~+80℃ disponible) |
| Tipo modificado para requisitos particulares del paquete |
| Tubo de acero inoxidable, caja del ABS, módulo enchufable del ABS, chasis de LGX, montado en rack |
Especificación
|
Parámetro
|
Unidad
|
8+1CH DWDM Mux+Demux
|
|
Número de canal
|
--
|
8+1CH
|
|
Longitud de onda de la operación
|
nanómetro
|
Puerto del monitor del C53~C60+Upgrade+1%
|
|
Longitud de onda central del canal
|
nanómetro
|
Rejilla @DWDM de ITU-T
|
|
Banda útil de canal
|
nanómetro
|
0,8 (100Ghz)
|
|
Pérdida de inserción @PB
|
DB
|
<2> |
|
Supervisión de Mux el 1%
|
DB
|
<24> |
|
Supervisión de Demux el 1%
|
DB
|
<21> |
|
Aislamiento @ adyacente
|
DB
|
>30
|
|
Canal @Non-adjacent del aislamiento
|
DB
|
>34
|
|
Canal del @Reflect del aislamiento
|
DB
|
>15
|
|
Ondulación de la banda útil
|
DB
|
<0> |
|
Pérdida dependiente de la polarización
|
DB
|
<0> |
|
Dispersión del modo de la polarización
|
picosegundo
|
<0> |
|
Pérdida de la directividad y de vuelta
|
DB
|
Directividad: Pérdida de vuelta >50: >45
|
|
Manejo de la potencia
|
mW
|
<500> |
|
Conector
|
--
|
SC/UPC o modificado para requisitos particulares
|
|
Tipo de la fibra
|
--
|
SMF-28e o modificado para requisitos particulares
|
|
Temperatura de funcionamiento
|
℃
|
-20 ~ +70
|
|
Temperatura de almacenamiento
|
℃
|
-40 ~ +85
|
|
Dimensión del paquete
|
milímetro
|
4slot 19" 1U montado en rack
|
|
La voz pasiva doble del mux de la fibra DWDM de GEZHI filtra los canales 1x8 que las redes ofrecen las soluciones de gran capacidad del terminal DWDM para la extensión de red. Esta voz pasiva doble del mux de la fibra DWDM filtra los canales 1x8 que las redes se utilizan para la transmisión de larga distancia donde las longitudes de onda se embalan firmemente juntas sobre la C-banda en la rejilla 100GHz (0.8nm). La voz pasiva doble del mux de la fibra DWDM filtra el canal de los canales 1x8 que las redes son protocolo transparente y adecuado para los usos incluyendo SDH/SONET, de Ethernet 10/1G, de la fibra 16/8/4/2/1G, CATV, FTTx, etc.
La voz pasiva doble del mux de la fibra DWDM filtra redes de los canales 1x8

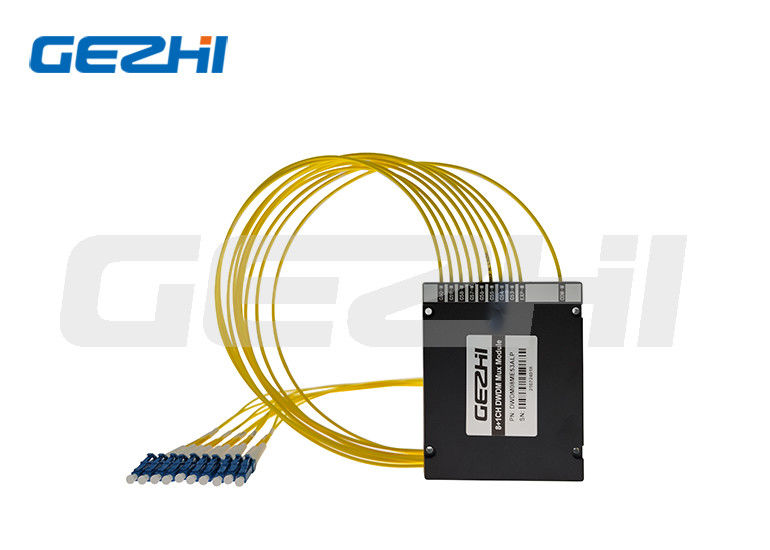

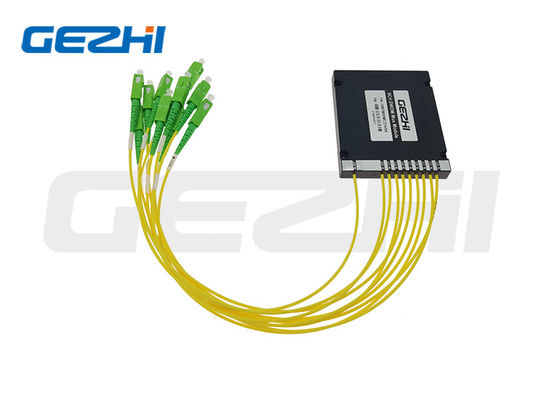

8 módulos pasivos ópticos del multiplexor DWDM Mux de la fibra óptica de los canales
Fibra dual DWDM
Información el ordenar
|
CWDM
|
Número de canales
|
Configuración
|
Primer canal
|
Canal pasado
|
Tipo del módulo
|
Tipo de cable
|
Longitud de la fibra
|
Conector
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
......
16=16CH
17=17CH
18=18CH
......
|
M=Mux
D=Demux
A=Mux+Demux
|
27=1270
29=1290
......
47=1470
S=Specify
|
27=1270
29=1290
......
47=1470
S=Specify
|
Caja 100x80x10m m de A1=ABS
Caja 120x80x18m m de A2=ABS
Caja 140x115x18m m de A3=ABS
L1=LGX 129*29*130m m
Parte movible de L2=LGX en el estante 2slot
Parte movible de L4=LGX en el estante 4slot
R1=19” 1 estante de U
Estante del ″ 1U de R2=2slot 19
Estante del ″ 1U de R4=4slot 19
S=Specify
|
tubo flojo 09=900um
20=2.0m m
30=3.0m m
|
los 05=0.5m
el 10=1.0m
el 15=1.5m
S=Specify
|
00=none
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Specify
|
FAQ
Q1: ¿Puedo tener una orden de la muestra? ¿Cuál es su MOQ?
A1: La orden de la muestra es agradable probar y comprobar calidad. No hacemos MOQ, muestra 1pcs estamos disponibles. También las muestras mezcladas son aceptables.
Q2: ¿Cuál es el plazo de ejecución?
A2: El plazo de ejecución normal está sobre 1week, para la cantidad grande y los productos especiales. Compruebe por favor el plazo de ejecución con nuestro representante de ventas. Pero mantenemos común para algunos productos, podríamos enviar 1-3 días después de recibir el pago.
Q3: ¿Cuáles son las condiciones de pago?
A3: Término del pago: T/T, Paypal, unión occidental, pago al contado, Alibaba etc.
Q4: Cuál es su tiempo de la garantía
A4: la garantía de 3 años.
Q5: ¿Podría utilizar nuestro propio logotipo, etiqueta y paquete?
A5: Sí, podríamos proporcionar el servicio que según sus requisitos, los productos del diseño etiquetan, logotipo, PN, SN, paquete del OEM.
