Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | CWDM Mux Demux | Longitud de onda: | puerto de la mejora 1270~1610nm+ |
|---|---|---|---|
| Tipo de la fibra: | símplex | Longitud de la fibra: | Modificado para requisitos particulares |
| Tipo del paquete: | ABS, LGX, 1U montado en rack | Número de canal: | 16Channels |
| Conector: | LC/SC/FC/ST (PC o APC) | ||
| Alta luz: | 1 x 16 CWDM Mux Demux,Sistema CWDM Mux Demux de CATV,Módulo del cwdm del canal de la voz pasiva 16 |
||
Dispositivo pasivo 1x16 CWDM Mux Demux para WDM Nettwork, sistema de CATV.
Descripción de producto
GEZHI Photonics ofrece una gama completa de CWDM Mux-Demux y óptico añada las unidades del multiplexor del descenso (OADM) para adaptarse a todos los usos de las clases y soluciones de red. Algunos mas comunes son: Gigabit y Ethernet 10G, SDH/SONET, cajero automático, ESCON, canal de la fibra, FTTx y CATV.
El multiplexor grueso de la división de la longitud de onda de GEZHI (CWDM Mux/Demux) utiliza tecnología de capa de la película fina y el diseño propietario de empaquetado micro de la óptica de la vinculación del metal del no-flujo. Proporciona pérdida de inserción baja, el alto aislamiento del canal, la banda de paso ancha, la sensibilidad de la baja temperatura y la trayectoria óptica libre de epoxy.
Nuestros productos de CWDM Mux Demux proporcionan hasta 16channel o aún el canal 18 que multiplexa en una sola fibra. Derecho el pérdida de inserción baja es necesaria en redes del WDM, nosotros puede también añadir “salta el componente” en un módulo de CWDM Mux/Demux para reducir a IL como opción. El tipo estándar del paquete de CWDM Mux/Demux incluye: Paquete de la caja del ABS, pakcage de LGX y 19" 1U montado en rack.
Características
* pérdida de inserción baja
* gama de longitud de onda ancha
* interferencia baja
* alta estabilidad, alta confiabilidad
* De epoxy-libre en la trayectoria óptica
* trabando y No-trabando
Usos
* línea supervisión
* red del WDM
* telecomunicación
* uso celular
* amplificador óptico de la fibra
* red de Acess
Parámetro técnico
| Parámetro | Unidad | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Longitud de onda del canal | nanómetro | 1270~1610nm y 1271~1611 | |||||||||
| Exactitud de centro de la longitud de onda | nanómetro | ±0.5 | |||||||||
| Espaciamiento de canal | nanómetro | 20 | |||||||||
| Banda útil de canal (ancho de banda de @-0.5dB) | nanómetro | >13 | |||||||||
| Pérdida de inserción | DB | 0,8 | 1,5 | 2,5 y 1,8 | 5,2 y 3,5 | ||||||
| Ondulación del canal | DB | 0,3 | |||||||||
| Aislamiento | Adyacente | DB | N/A | >30 | N/A | >30 | N/A | >30 | N/A | >30 | |
| No adyacente | DB | N/A | >40 | N/A | >40 | N/A | >40 | N/A | >40 | ||
| Sensibilidad de temperatura de la pérdida del Inertion | dB/℃ | <0> | |||||||||
| Desplazamiento de la temperatura de la longitud de onda | nm/℃ | <0> | |||||||||
| Pérdida dependiente de la polarización | DB | <0> | |||||||||
| Dispersión del modo de la polarización | DB | <0> | |||||||||
| Directividad | DB | >50 | |||||||||
| Pérdida de vuelta | DB | >45 | |||||||||
| Manejo de la potencia máximo | mW | 300 | |||||||||
| Temperatura de Opterating | ℃ | -5~+75 | |||||||||
| Temperatura de almacenamiento | ℃ | -40~85 | |||||||||
| Dimensión del paquete | milímetro | L100xW80xH10 | L141xW115xH18 | ||||||||

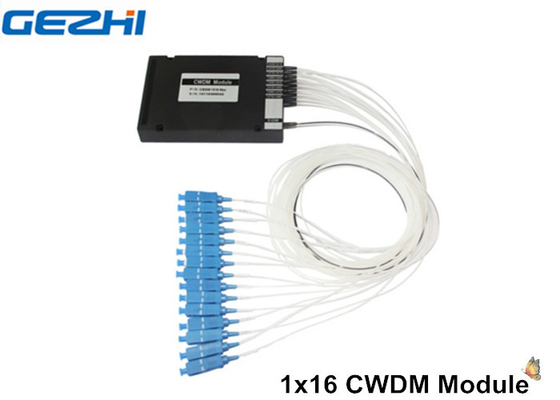

Imagen del producto
Sistema de voz pasiva de CWDM Mux Demux
Información el ordenar
| CWDM | XX | X | XX | X | X | XX |
| Número de canales |
Confi - guration |
1r canal | Tipo de la fibra | Longitud de la fibra | Conector de In/Out | |
|
Canal 04=4 Canal 08=8 Canal 16=16 Canal 18=18 Canal N de N= |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
fibra 1=Bare tubo flojo 2=900um 3=2mmCable 4=3mmCable |
el 1=1m los 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=O 6=LC S=Specify |
