Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Mux y Demux ópticos | Longitud de onda: | 1470nm - 1610nm |
---|---|---|---|
Número de canal: | ocho canales | Línea tipo: | Una o dos fibras |
Conector: | LC/UPC | Uso: | Aplicación celular |
Alta luz: | 500mw Mux óptico Demux,1610nm Mux óptico Demux,CWDM celular Mux Demux |

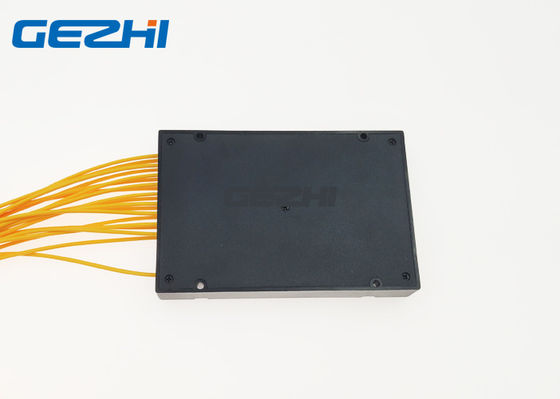

Ocho módulos ópticos del mux y del demux del canal CWDM del ‐
Las óptica pasivas CWDM se diseñan para multiplexar 8 de longitudes de onda ópticas de la rejilla del ‐ del ITU de CWDM, con el alcance individual de las longitudes de onda
a partir de 1470 a 1610 nanómetro, y espaciamiento de 20 nanómetro entre los canales. También tienen un puerto expreso del EXP para el despliegue futuro de los filtros ópticos para acomodar la adición de longitudes de onda del ITU de DWDM.
Estos módulos de CWDM están disponibles en solo mux/demux y paquetes duales del módulo de mux/demux facilitar la sola fibra y despliegues duales de la fibra.
Características
- Pérdida de inserción baja
- Banda de paso ancha
- Alto aislamiento del canal
- Buena uniformidad y pérdida de inserción baja
- Pérdida dependiente de la polarización baja
- Estabilidad ambiental excelente
- Altas confiabilidad y estabilidad
Usos
Red del WDM
Línea supervisión
Amplificador óptico de la fibra
Red del acceso
Telecomunicación
Ocho módulos ópticos del mux y del demux del canal CWDM del ‐
Especificación
Parámetro | 8CH Mux o Demux | |
Longitud de onda de centro (nanómetro) | ITU, ITU+1 | |
Banda útil (nanómetro) | ITU±6.5 | |
Longitud de onda de funcionamiento (nanómetro) | 1470~1610nm + UPG | |
Espacio del canal (nanómetro) | 20 | |
Tipo de la fibra | SMF-28e o el cliente especificó | |
IL (DB) | <2> | |
Aislamiento (DB) | Adyacente | 30 |
Canal no adyacente | 45 | |
PDL (DB) | 0,2 | |
PMD (picosegundo) | 0,1 | |
Pérdida de vuelta (DB) | 45 | |
Directividad (DB) | 50 | |
Poder óptico máximo (mw) | 500 | |
Temperatura de funcionamiento (℃) | -20~+70 | |
Temperatura de almacenamiento (℃) | -40~85 | |
Conector | LC/UPC | |
Paquete de la CAJA (milímetros) | Caja 100x80x10 del ABS |
Nota: 1. el arreglo para requisitos particulares está disponible.
2. la especificación cambió quizá sin previo aviso.
Ocho módulos ópticos del mux y del demux del canal CWDM del ‐
Filtre la conexión en cascada
Ocho módulos ópticos del mux y del demux del canal CWDM del ‐
Solución
Ventajas de CWDM Mux Demux
1. Adopte el acero inoxidable de alta resistencia, prueba de espray de sal del paso
2. La base de la virola es menos que 0.2um
3. Adopte la nueva materia prima del 100%, conformidad de ROHS
4. Pérdida de inserción baja
5. Diseño compacto bajo del PDL
6. Buena uniformidad de canal a canal
7. Longitud de onda de funcionamiento amplia: a partir de 1260 nanómetro a 1650nm
8. Temperatura de funcionamiento amplia: de -40℃ a 85℃
