Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | 1x4 Switche óptico | Tipo del control: | No-enganche/que traba |
|---|---|---|---|
| Longitud de onda: | 760nm/1550nm | Pérdida de vuelta: | 50dB |
| Conector: | ST de FC/APC o modificado para requisitos particulares | Temperatura de funcionamiento:: | -20~70℃ |
| Voltaje: | 3V o 5V | ||
| Alta luz: | interruptor de fibra óptica mecánico 1x4,Interruptor de fibra óptica del SC del LC,interruptor de puente óptico 760nm |
||

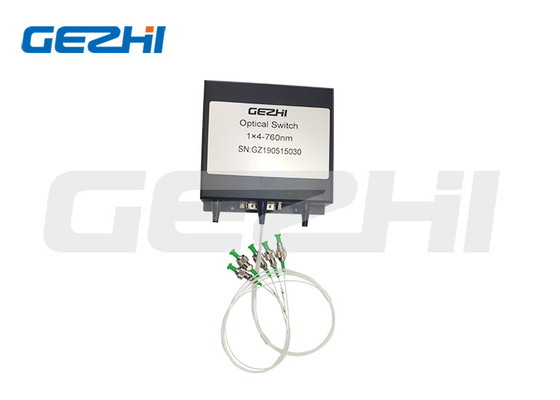

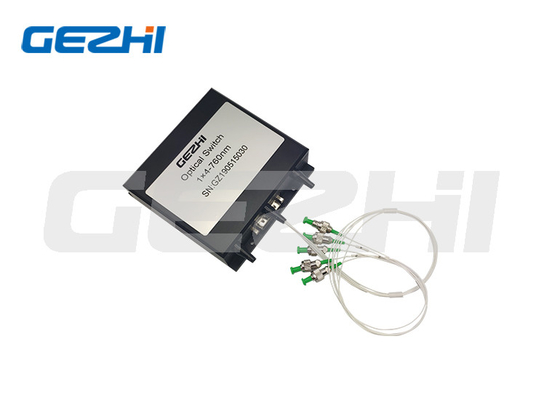

interruptores ópticos 1x4
El interruptor de la fibra óptica del 1x4 del Gezhi conecta los canales ópticos reorientando en señal óptica que viene en una fibra seleccionada de la salida. Esto se alcanza usando una patente hasta que finalice la configuración opto-mecánica activada vía una señal de control eléctrica.
El enganche de la operación preserva la trayectoria óptica seleccionada después de que se haya quitado la señal de impulsión. El interruptor ha integrado los sensores de posición eléctricos, y el nuevo material basó diseño avanzado reduce perceptiblemente sensibilidad de la posición de la pieza móvil, alta estabilidad sin precedente de ofrecimiento así como un bajo costo incomparable. El conductor electrónico está disponible para esta serie de interruptores.
|
Características Enganche a prueba de averías
Bajo costo incomparable
Distorsiones ópticas bajas Trayectoria óptica De epoxy-libre
Alta confiabilidad
|
Usos Bloqueo del canal Configurable añada/descenso
Supervisión de sistema
Instrumentación
|
Especificación
| Parámetros | Especificaciones | Unidad |
| Longitud de onda de funcionamiento | 1260~1620 (SM) | nanómetro |
| Pérdida de inserción | ≤1.0 | DB |
| Pérdida dependiente de la longitud de onda | ≤0.25 | DB |
| Pérdida dependiente de la polarización | ≤0.05 | DB |
| Pérdida dependiente de la temperatura | ≤0.20 | DB |
| Pérdida de vuelta | SM≥50 | DB |
| Charla cruzada | SM≥55 | DB |
| Tiempo del interruptor | ≤8 | ms |
| Repetibilidad | ≤±0.02 | DB |
| Durabilidad | ≥107 | épocas |
| Voltaje de funcionamiento | 3 o 5 | V |
| Tipo del interruptor | No-enganche/que traba | |
| Temperatura de funcionamiento | - 20~+70 | ℃ |
| Temperatura de almacenamiento | - 40~+85 | ℃ |
| Poder óptico | ≤500 | mW |
| Dimensión | 27.0L×12.5W×8.4H | milímetro |
Pernos
ruta óptica del interruptor óptico 1x4
información del orden del interruptor óptico 1x4
GZ-1x4-760nm
Información de la orden
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None X=Others |
Dibujo industrial
