Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Solo interruptor de puente óptico | Longitud de onda: | 1310&1550nm |
|---|---|---|---|
| Controle el tipo: | Bloqueado | Fuente de alimentación: | 3V |
| Conector: | SC/UPC | Uso: | Protección óptica de la red |
| Alta luz: | solo interruptor de puente óptico 2x2,solo interruptor de puente óptico 1550nm,Interruptor óptico de la protección de SC/UPC Netrwork |
||

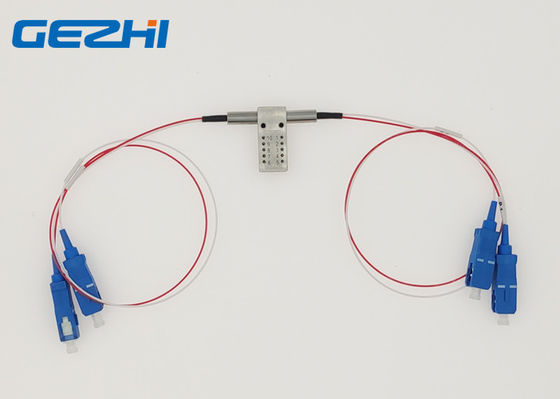

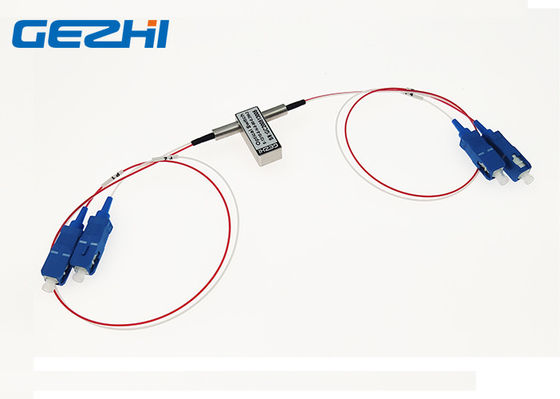

Solo interruptor de puente óptico bloqueado 2x2 en la protección/la restauración ópticas de Netrwork
El solo interruptor de puente óptico bloqueado 2x2 de GEZHI Photonics Co., Ltd, la trayectoria óptica a través de las unidades es puramente óptico; es decir hay no óptico a eléctrico a la conversión óptica. No hay pérdida eléctrica o límite eléctrico del ancho de banda en la trayectoria de la fibra óptica. La trayectoria óptica reorientando una señal óptica entrante en una fibra seleccionada de la salida. El interruptor de puente óptico 2x2 con los usos comunes para este dispositivo es encaminamiento, puente del sistema, restauración de la red de anillo, y prueba ópticos del lazo-detrás.
|
Características Alto aislamiento del canal Bajo costo incomparable |
Usos Señal óptica RoutingConfigurable Óptico añada/descenso Protección/restauración ópticas de Netrwork Sistemas de pruebas de la red |
Especificación
| Parámetros | GZ-FSW-2×2B | ||
| Gama de longitud de onda | nanómetro | 850±40/1300±40 | 1260~1650 |
| Avelength de funcionamiento | nanómetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Pérdida de inserción | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,6 máximo: 0,8 |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Interferencia | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
| Fuente de alimentación | v | 3,0 o 5,0 | |
| Curso de la vida | épocas | ≥107 | |
| Tiempo del interruptor | ms | ≤8 | |
| Poder de la transmisión | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+70 | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensión | milímetro | (L) 12.0× (H) 8,2 el arreglo para requisitos particulares 27.0× (W) está disponible. | |

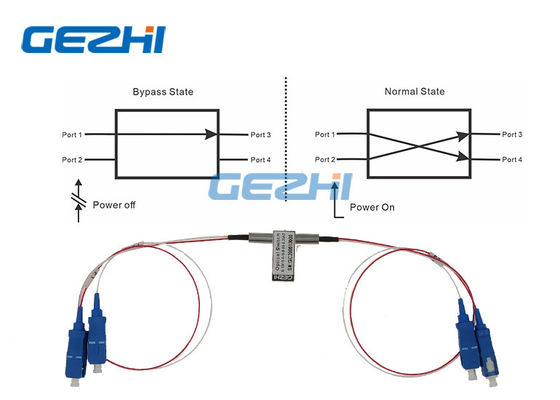

Ruta óptica
| Situación una | Situación dos |
|
|
 |
Pernos
| Parámetros | Pernos | Impulsión eléctrica | Sensor de la situación | ||||||
| 2×2B | Trayectoria óptica | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| No-enganche | P1-P3 | -- | -- | -- | -- | Cierre | Ábrase | Ábrase | Cierre |
| P1-P4, P2-P3 | V+ | -- | -- | Tierra | Ábrase | Cierre | Cierre | Ábrase | |
| enganche | P1-P3 | -- | -- | Tierra | V+ | Cierre | Ábrase | Ábrase | Cierre |
| P1-P4 P2-P3 | V+ | Tierra | -- | -- | Ábrase | Cierre | Cierre | Ábrase |
|
Información de la orden
GZ-FSW-2×2B
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None X=Others |
