OXC RS232 1100nm 19" módulo de interruptor óptico con varios modos de funcionamiento 1x8

módulo de interruptor óptico con varios modos de funcionamiento 1xN 19" chasis del estante

GEZHI Photonics Co., interruptor de la prisma de s1×8 del Ltd ‘proporciona la selección de canal entre una sola fibra de la entrada y de ocho fibras de la salida. Actuado eléctricamente y actuando independientemente de tarifa de datos y de formato de la señal. GEZHI Photonics Co., interruptor de la prisma del 1x8 del Ltd se contiene en un 19" 1U montado en rack con la gestión remota del control RS232 y de Ethernet RJ45.

Características

Pérdida de inserción baja, transferencia rápida

El panel de pantalla LED. Representación visual, operación conveniente

Gestión remota del control RS232 y de Ethernet RJ45
SerialNet, alta confiabilidad, alta estabilidad
Señal transparente de la transmisión. Altas estabilidad y confiabilidad
El canal y el intervalo de tiempo de la exploración automática pueden ser puestos

Usos

OXC, OLP, ROADM
Interruptor de la longitud de onda del sistema de prueba
Interruptor de canal del sistema óptico del sensor

Especificación

Parámetros	Unidad	Indicadores
Tipo de la unidad		FSW-1x8-MM-FP
Gama de longitud de onda	nanómetro	800~1100nm
Longitud de onda de la prueba	nanómetro	850 nanómetro
Pérdida de inserción	DB	Tipo. ≤0.8dB, DB Max.≤1.5
Repetibilidad	DB	≤ 0,02
Pérdida de vuelta	DB	≥ 35
Interferencia	DB	≥ 70
WDL	DB	≤ 0,25
PDL	DB	≤ 0,05
Poder óptico	mW	≤ 500
Tiempo que cambia	ms	ms ≤10 (adyacente)
Tipo de la fibra	um	9/125
Conector		FC/PC
Puerto de la supervisión		RJ45 Y RS-232
Fuente de alimentación de trabajo (Enchufe-tipo)	V	CA: 100~ 240 (50/60Hz)
Consumo de energía	W	< 10
Temperatura de funcionamiento	℃	-10 ~ 60
Tamaño	milímetro	1U: 483 x 230 x 45



Equipo bajo FSW-1X8-U del interruptor óptico del estante 1×N (N≤16) de la pérdida de inserción

El panel a explicar:

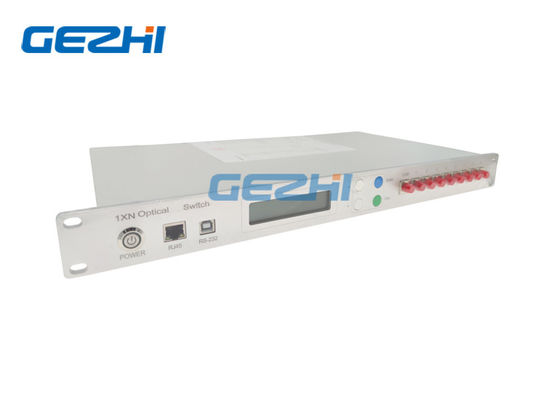

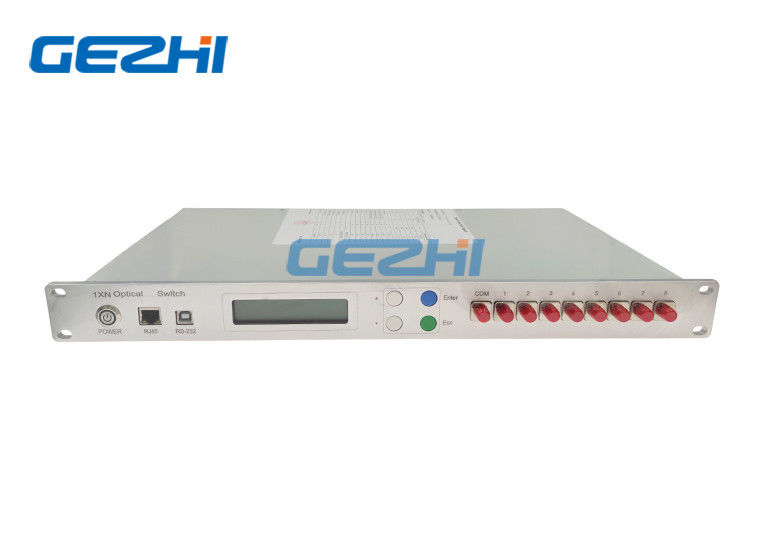

Panel de delante

◆Poder: Interruptor principal de la fuente de alimentación

◆RJ45: Interfaz de la gestión de red de comunicaciones;

◆RS-232: Interfaz en serie de Rs-; Interfaz de comunicaciones seriales RS232;

◆LCD: Dispositivos que exhiben la información directamente;

◆▲: Dominante para levantarse; ▼: Dominante para bajarse; Entre: Dominante para determinar;

Salida: Dominante para cancelar;

◆COM, 1~8: Interfaz de la fibra;

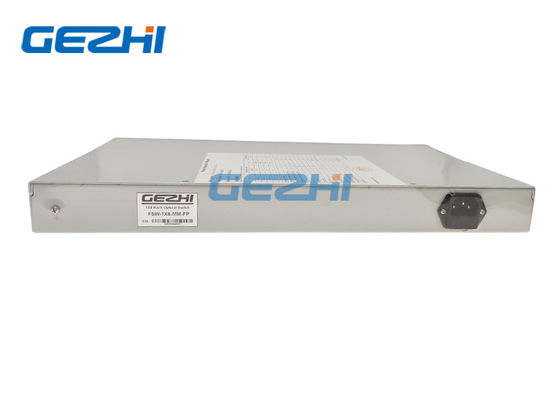

Panel trasero

◆CA: 100~240V: Interfaz del cable eléctrico;
