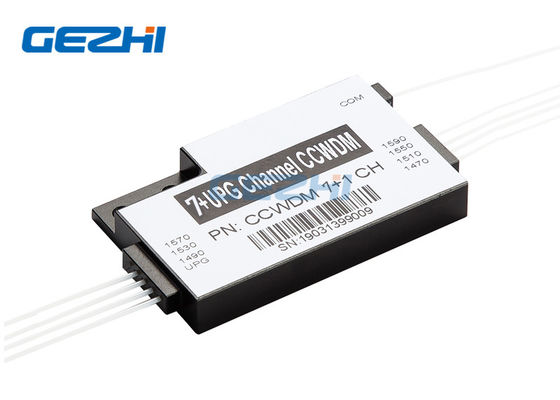

Módulo bajo del acuerdo CWDM de la pérdida de inserción mini 1590nm 1x7 CH

Módulo bajo del acuerdo CWDM de la pérdida de inserción mini 1590nm 1x7 CH
Módulo bajo del acuerdo CWDM de la pérdida de inserción mini 1590nm 1x7 CH

Ampliación de imagen :  Módulo bajo del acuerdo CWDM de la pérdida de inserción mini 1590nm 1x7 CH

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: GEZHI or OEM
Certificación: CE RoHS ISO9001
Número de modelo: CCWDM-1x7
Pago y Envío Términos:
Cantidad de orden mínima: 1PC
Precio: Negotiable
Detalles de empaquetado: 2pcs en una espuma con la caja de papel
Tiempo de entrega: 2-7 días del trabajo
Condiciones de pago: T/T, Western Union
Capacidad de la fuente: 60000pcs por mes
Descripción detallada del producto
Nombre del artículo: Mini módulo de CWDM Canal: 1x7
Longitud de onda: 1470~1590nm Conector: Modificado para requisitos particulares
Uso: Servicio especial opcional Característica: Estabilidad termal estupenda
Alta luz:

1x7 CCWDM Mux Demux

,

módulo de 1590nm CCWDM

,

Dispositivo óptico de CCWDM



dispositivo óptico del mini CWDM módulo CCWDM Mux/Demux de 1x7 CH



GEZHI se especializó en la aduana configurada, confiable, los productos de CCWDM basados en requisitos de cliente. Nuestro dispositivo óptico del mini CWDM módulo CCWDM Mux/Demux de 1x7 CH se basa en la óptica del espacio libre y tiene mejor uniformidad contra los diseños de (TFF) del filtro de la Fino-película. El alto aislamiento de GEZHI, pérdida de inserción baja, parámetros de alta calidad del PDL del acuerdo CWDM de la oferta pasiva baja del módulo CCWDM con 7 la longitud de onda 1470nm, 1490nm, 1510nanómetro,1530nm,1550nm,1570nm,1590nmyconunpuertode lamejoraparaeldesarrolloylafibrafuturosextiende.



El dispositivo óptico del mini CWDM módulo CCWDM Mux/Demux de 1x7 CH puede substituir productos de CWDM se utiliza en telecomunicaciones, redes de PON, redes corporativas, la televisión por cable y otros campos. La pérdida de inserción más baja hace que el módulo de CCWDM tiene atenuación más baja de la señal cuando está utilizada, de tal modo reduciendo los requisitos de alimentación del transmisor de la señal.



Características

Usos

  • Estabilidad termal estupenda
  • Temperatura de funcionamiento extendida disponible
  • Tamaño compacto
  • Pérdida ultrabaja
  • Confiabilidad excelente
  • Redes de las telecomunicaciones
  • Servicio especial opcional
  • Redes del metro
  • Sistema de CWDM
  • Redes de banda ancha



Especificaciones

Parámetro 7 Ch 7+UPG 8 Ch 8+UPG1 8+UPG2
Longitud de onda de funcionamiento (nanómetro) 1260~1620
Longitud de onda del canal (nanómetro) 1270,1290,…, 1590,1610, o 1271,1291,…, 1591,1611
Gama de longitud de onda del puerto de UPG (nanómetro) NA TBD NA 1260~1360 1260~1457
Espaciamiento de canal (nanómetro) 20
Banda útil de canal (nanómetro) CWL+/-6.5nm
Pérdida de inserción (DB) * ≤2.0 ≤2.0 ≤2.2 ≤2.2 ≤2.5
Ondulación del canal (DB) ≤0.3
Aislamiento (DB) Adyacente >30
No--adjacen >40
Aislamiento de UPG (DB) NA >15 NA >15 >15
Dispersión del modo de la polarización (picosegundo) ≤0.2
Pérdida dependiente de la polarización (DB) ≤0.2
Directividad (DB) >45
Pérdida de vuelta (DB) >45
Manejo de la potencia máximo (mW) 500
Temperatura de funcionamiento (℃) -40~+75
Temperatura de almacenamiento (℃) -40~+85
Tipo de la fibra G657A1
Conector TBD
Dimensión del paquete (milímetros) L55 x W35 x H8 o L46 x W28 x H6


Tecnología única del Libre-espacio
El dispositivo óptico del mini CWDM módulo CCWDM Mux/Demux de 1x7 CH adopta la tecnología del Libre-espacio, que utiliza la propagación ligera en espacio libre sin hilos para transmitir datos. Dentro del dispositivo, los canales de señal adyacentes son conectados en cascada por el haz paralelo en vez de la fibra. Esto ahorra mucho espacio para la caja del paquete, y la ejecución única también ayuda a CCWDM Mux Demux con pérdida de inserción baja.



Módulo bajo del acuerdo CWDM de la pérdida de inserción mini 1590nm 1x7 CH 0





dispositivo óptico del mini CWDM módulo CCWDM Mux/Demux de 1x7 CH

Módulo bajo del acuerdo CWDM de la pérdida de inserción mini 1590nm 1x7 CH 1

Información el ordenar

Configuración Canal no. Tipo de la coleta Longitud de la fibra Declinación (milímetros) Conector
CC=CCWDM

Canal 70=7

71=7+UPG

Canal 80=8

81=8+UPG1

82=8+UPG2

......

0=250um

1=900um



los 0=0.5m

el 1=1m
los 2=1.5m
3=others

1= L55 x W35 xH8

2=L46 x W28 x H6

0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC

5=LC/APC
6=LC/PC

7=others



Dibujo industrial

TIPO 1

Módulo bajo del acuerdo CWDM de la pérdida de inserción mini 1590nm 1x7 CH 2

TIPO - 2

Módulo bajo del acuerdo CWDM de la pérdida de inserción mini 1590nm 1x7 CH 3
