Datos del producto:
Pago y Envío Términos:
|
| Nombre del artículo: | Módulo pasivo de CCWDM | Canal: | 1x4 |
|---|---|---|---|
| Longitud de onda: | 1470~1530nm | Conector: | Modificado para requisitos particulares |
| Uso: | Redes de las telecomunicaciones | Característica: | Redes de banda ancha |
| Alta luz: | 1x4 acuerdo CWDM Mux Demux,4 canal CCWDM,módulo pasivo de 4CH CCWDM |
||

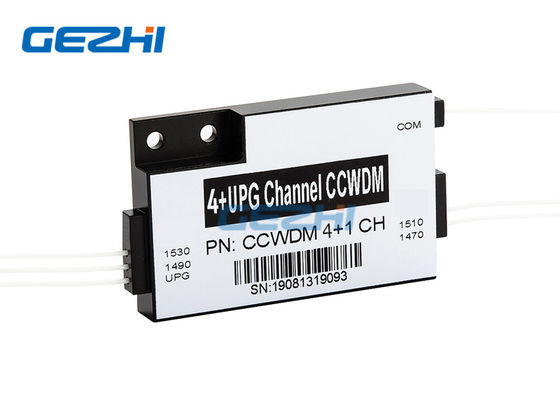

4 módulo compacto CCWDM pasivo del canal CWDM con el puerto de la mejora
GEZHI se especializó en la aduana configurada, confiable, los productos de CCWDM basados en requisitos de cliente. Nuestro 4 módulo compacto CCWDM pasivo del canal CWDM con el puerto de la mejora se basa en la óptica del espacio libre y tiene mejor uniformidad contra los diseños de (TFF) del filtro de la Fino-película. El alto aislamiento de GEZHI, pérdida de inserción baja, parámetros de alta calidad del PDL del acuerdo CWDM de la oferta pasiva baja del módulo CCWDM con 4 la longitud de onda 1470nm, 1490nm, 1510nm, 1530nm y con un puerto de la mejora para el desarrollo y la fibra futuros extiende.
Puede substituir productos de CWDM se utiliza en telecomunicaciones, redes de PON, redes corporativas, la televisión por cable y otros campos. La pérdida de inserción más baja hace que el módulo de CCWDM tiene atenuación más baja de la señal cuando está utilizada, de tal modo reduciendo los requisitos de alimentación del transmisor de la señal.
|
Características |
Usos |
|
|
Especificaciones
| Parámetro | 4 Ch | 4+UPG | 8 Ch | 8+UPG1 | 8+UPG2 | ||
| Longitud de onda de funcionamiento (nanómetro) | 1260~1620 | ||||||
| Longitud de onda del canal (nanómetro) | 1270,1290,…, 1590,1610, o 1271,1291,…, 1591,1611 | ||||||
| Gama de longitud de onda del puerto de UPG (nanómetro) | NA | TBD | NA | 1260~1360 | 1260~1457 | ||
| Espaciamiento de canal (nanómetro) | 20 | ||||||
| Banda útil de canal (nanómetro) | CWL+/-6.5nm | ||||||
| Pérdida de inserción (DB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| Ondulación del canal (DB) | ≤0.3 | ||||||
| Aislamiento (DB) | Adyacente | >30 | |||||
| No--adjacen | >40 | ||||||
| Aislamiento de UPG (DB) | NA | >15 | NA | >15 | >15 | ||
| Dispersión del modo de la polarización (picosegundo) | ≤0.2 | ||||||
| Pérdida dependiente de la polarización (DB) | ≤0.2 | ||||||
| Directividad (DB) | >45 | ||||||
| Pérdida de vuelta (DB) | >45 | ||||||
| Manejo de la potencia máximo (mW) | 500 | ||||||
| Temperatura de funcionamiento (℃) | -40~+75 | ||||||
| Temperatura de almacenamiento (℃) | -40~+85 | ||||||
| Tipo de la fibra | G657A1 | ||||||
| Conector | TBD | ||||||
| Dimensión del paquete (milímetros) | L55 x W35 x H8 o L46 x W28 x H6 | ||||||
Información el ordenar
| Configuración | Canal no. | Tipo de la coleta | Longitud de la fibra | Declinación (milímetros) | Conector |
| CC=CCWDM |
Canal 40=4 41=4+UPG Canal 80=8 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
los 0=0.5m el 1=1m |
1= L55 x W35 xH8 2=L46 x W28 x H6 |
0=None 5=LC/APC 7=others |
Tecnología única del Libre-espacio
4 el módulo compacto CCWDM pasivo del canal CWDM con el puerto de la mejora adopta la tecnología del Libre-espacio, que utiliza la propagación ligera en espacio libre sin hilos para transmitir datos. Dentro del dispositivo, los canales de señal adyacentes son conectados en cascada por el haz paralelo en vez de la fibra. Esto ahorra mucho espacio para la caja del paquete, y la ejecución única también ayuda a CCWDM Mux Demux con pérdida de inserción baja.
4 módulo compacto CCWDM pasivo del canal CWDM con el puerto de la mejora
Dibujo industrial
TIPO 1
TIPO - 2
