Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | WDM Filtro-basado | Longitud de onda: | 980/1550nm |
|---|---|---|---|
| Puerto: | 1x2 | Casete de PackageLGX: | tubo del acero inoxidable |
| Conector: | FC/PC | Uso: | EDFA |
| Alta luz: | multiplexores de 1550nm FWDM,WDM del filtro 1x2,WDM del filtro de 3 puertos |
||

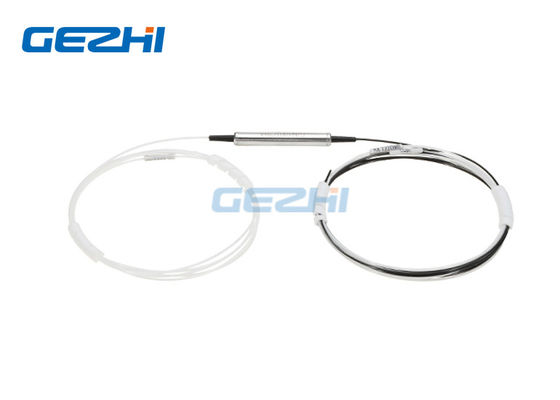

3 multiplexores del puerto 1480/1550nm FWDM componentes
1480/1550nm FWDM - para el amplificador óptico de alta potencia de DWDM y EDFA
1480/1550 nanómetro FWDW se basa en la tecnología y el metal del filtro de la fino-película que enlazan el empaquetado microóptico. Este componente se utiliza para combinar o para separar 1480 y la señal de la banda 1550nm. Los dispositivos combinan o separan la luz en diversa longitud de onda en una gama de longitud de onda ancha. Ofrecen pérdida de inserción muy baja, dependencia baja de la polarización, el alto aislamiento y la estabilidad ambiental excelente. El poder más elevado que maneja capacidad se puede alcanzar a través del proceso único de la coleta y de la capa de alta calidad de AR. Estos componentes se han utilizado extensivamente en los amplificadores de EDFAs, de Raman, las redes del WDM y los instrumentos ópticos de la fibra.
|
Características |
Usos |
|
|
Especificación
| Parámetro | FWDM | |
| Pase la gama de longitud de onda del canal (el nanómetro) | 1530 ~ 1580 (o 1440 ~ 1490) | |
| Refleje la gama de longitud de onda del canal (el nanómetro) | 1440 ~ 1490 (o 1530 ~ 1580) | |
| Pérdida de inserción (DB) | Refleje el canal | < 0=""> |
| Pase el canal | < 0=""> | |
| Variación de la pérdida de inserción (DB) | < 0=""> | |
| Aislamiento | Refleje el canal | > 12 |
| Pase el canal | > 30 | |
| Sensibilidad de temperatura de la pérdida de inserción (dB/°C) | < 0=""> | |
| Pérdida dependiente de la polarización (DB) | < 0=""> | |
| Dispersión del modo de la polarización (picosegundo) | < 0=""> | |
| Directividad (dB) | > 60 | |
| Pérdida de vuelta (DB) | > 50 | |
| Manejo de la potencia (mW) | 300 | |
| Temperatura de funcionamiento (°C) | 0 ~ +70 | |
| Temperatura de almacenamiento (°C) | -40 ~ +85 | |
| Dimensiones del paquete (milímetros) |
|
|
3 multiplexores del puerto 1480/1550nm FWDM componentes
Información el ordenar:
| A | B | C | D | E |
| Longitud de onda | Tipo del tubo | Longitud de la fibra (Incluya el conector) |
Conector | Dimensión |
|
45: 1480nm pass/1550nm reflejan 54: 1550nm pass/1480nm reflejan X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
los 05=0.5m±0.05m el 10=1.0m±0.05m el 15=1.5m±0.05m X= otros |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34m m 4225=Φ4.2×25m m 9021=90×20×10m m X=Customized |
