Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | 2-OADM-C-WE-S | Longitud de onda: | 1510&1570nm |
---|---|---|---|
Línea tipo: | Oeste y sola fibra del este | Conector: | LC/UPC |
Paquete: | 100x80x10m m | Uso: | Óptico añada y caiga |
Alta luz: | 2CH OADM CWDM,1570nm ópticos añaden el multiplexor del descenso,módulo de 1510nm OADM |

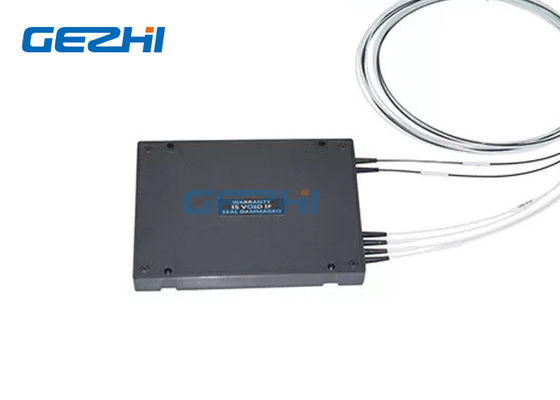

Solo módulo del Añadir-descenso del canal OADM CWDM Mux de la fibra 2
GEZHI escogen el módulo del Añadir-descenso del canal OADM CWDM Mux de la fibra 2 con CWDM wavelength1510nm y 1570nm. El solo módulo del Añadir-descenso del canal OADM CWDM Mux de la fibra 2 combina los canales de la longitud de onda sobre una fibra óptica de la transmisión. El solo módulo del Añadir-descenso del canal OADM CWDM Mux de la fibra 2 de Gezhi se utiliza en los sistemas del WDM para multiplexar o los sistemas de las señales, selectivamente del adición y de la caída de la fibra óptica que demultiplexan y de encaminamiento el individuo o de canales de la longitud de onda de un CWDM fluye. Este 2 módulo del Añadir-descenso del canal OADM CWDM Mux está disponible en (este y al oeste) las configuraciones dual-echadas a un lado que apoyan hasta dos longitudes de onda en una fibra.
Características
|
Usos
|
Especificación
Parámetro |
Unidad |
2-OADM-C-WE-S | ||
Añada | Descenso | |||
Longitud de onda del canal | nanómetro | 1510 y 1570nm | ||
Longitud de onda de centro Exactitud |
nanómetro | ±0.5 | ||
Espaciamiento de canal | nanómetro | 20 | ||
Banda útil de canal (ancho de banda de @-0.5dB |
nanómetro | >15 | ||
Pérdida de inserción | DB | <>0,9 | <>0,9 | |
Ondulación del canal | DB | 0,3 | ||
Aislamiento |
Adyacente | DB | >30 | |
No adyacente | DB | >40 | ||
Temperatura de la pérdida del Inertion Sensibilidad |
dB/℃ |
<0> |
||
Temperatura de la longitud de onda Desplazamiento |
nanómetro ℃ |
<0> | ||
Dependiente de la polarización Pérdida |
DB | <0> | ||
Modo de la polarización Dispersión |
DB | <0> | ||
Directividad | DB | >50 | ||
Pérdida de vuelta | DB | >45 | ||
Manejo de la potencia máximo | mW | 300 | ||
Temperatura de Opterating | ℃ | -20~+70 | ||
Temperatura de almacenamiento | ℃ | -40~85 | ||
Dimensión del paquete | milímetro | L100x80x10 |
Nota: 1. el arreglo para requisitos particulares está disponible.
2. Especificado con el conector
Sola conexión en cascada del filtro del módulo del Añadir-descenso del canal OADM CWDM Mux de la fibra 2
Dibujo
Solo módulo del Añadir-descenso del canal OADM CWDM Mux de la fibra 2
Cae el canal individual y añade que la misma parte posterior del canal sobre la fibra de la red en la transmisión dual-echada a un lado.
2 el canal 1510nm y 1570nm CWDM añade y multiplexor del descenso para el ESTE y el OESTE para la transmisión de datos bidireccional sobre solas fibras.
Sola solución del módulo del Añadir-descenso del canal OADM CWDM Mux de la fibra 2
