Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | 2CH-OADM-C-WE | Longitud de onda: | 1350&1510nm |
|---|---|---|---|
| Línea tipo: | Oeste y una fibra del este | Conector: | customzied |
| Paquete: | caja del ABS de 100x80x10m m | Uso: | Red del WDM |
| Alta luz: | 1510nm ópticos añaden el módulo del descenso OADM,Un módulo de la fibra OADM,Interruptor de solo modo de 2 canales |
||

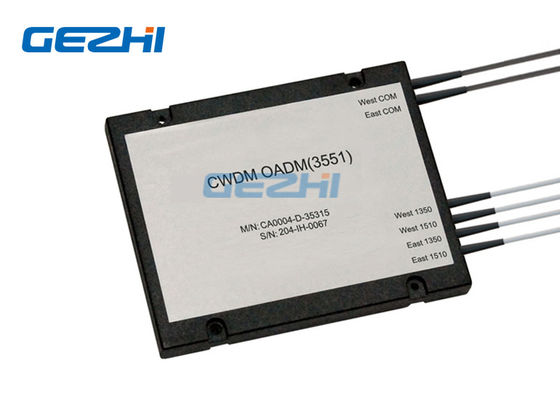

Una fibra 2CH óptica añade y oeste del módulo del descenso OADM y transmisión del este de BIDI
La fibra 2CH de GEZHI uno óptica añade y oeste del módulo del descenso OADM y transmisión del este de BIDI con CWDM wavelength1350nm y 1510nm. La una fibra 2CH óptica añade y el oeste del módulo del descenso OADM y la transmisión del este de BIDI combina los canales de la longitud de onda sobre una fibra óptica de la transmisión. La una fibra 2CH de Gezhi óptica añade y el oeste del módulo del descenso OADM y la transmisión del este de BIDI se utilizan en los sistemas del WDM para multiplexar o los sistemas de las señales, selectivamente del adición y de la caída de la fibra óptica que demultiplexan y de encaminamiento el individuo o de canales de la longitud de onda de un CWDM fluye. Este 2CH óptico añade y el módulo del descenso OADM está disponible en (este y al oeste) las configuraciones dual-echadas a un lado que apoyan hasta dos longitudes de onda en una fibra.
|
Características Solo funcionamiento de la fibra Pérdida de inserción baja este Dual-echado a un lado y al oeste Establecimiento de una red flexible de OADM Ninguna energía eléctrica requerida
|
Usos Óptico añada y caiga Telecomunicación Red del WDM Red de Acess Redes de larga distancia
|
Especificación
|
Parámetro |
Unidad |
2CH CWDM OADM | ||
| Añada | Descenso | |||
| Longitud de onda del canal | nanómetro | 1350 y 1510nm | ||
|
Longitud de onda de centro Exactitud |
nanómetro | ±0.5 | ||
| Espaciamiento de canal | nanómetro | 20 | ||
|
Banda útil de canal (ancho de banda de @-0.5dB |
nanómetro | >15 | ||
| Pérdida de inserción | DB | <>0,9 | <>0,9 | |
| Ondulación del canal | DB | 0,3 | ||
|
Aislamiento |
Adyacente | DB | >30 | |
| No adyacente | DB | >40 | ||
|
Temperatura de la pérdida del Inertion Sensibilidad |
dB/℃ |
<0> |
||
|
Temperatura de la longitud de onda Desplazamiento |
nanómetro ℃ |
<0> | ||
|
Dependiente de la polarización Pérdida |
DB | <0> | ||
|
Modo de la polarización Dispersión |
DB | <0> | ||
| Directividad | DB | >50 | ||
| Pérdida de vuelta | DB | >45 | ||
| Manejo de la potencia máximo | mW | 300 | ||
| Temperatura de Opterating | ℃ | -20~+70 | ||
| Temperatura de almacenamiento | ℃ | -40~85 | ||
| Dimensión del paquete | milímetro | L100x80x10 | ||
Nota: 1. el arreglo para requisitos particulares está disponible.
2. Especificado con el conector
Dibujo
oeste y este de 2Channel CWDM OADM en sola fibra
Cae el canal individual y añade que la misma parte posterior del canal sobre la fibra de la red en la transmisión dual-echada a un lado.
21 el canal 1350nm y 1510nm CWDM añade y multiplexor del descenso para el ESTE y el OESTE para la transmisión de datos bidireccional sobre solas fibras.
El canal 2 óptico añade el oeste del multiplexor del descenso y la conexión en cascada del este del filtro
2 el módulo del multiplexor del canal OADM oeste añade y del descenso 1350&1510nm y sola fibra del este
