Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Interruptor óptico del SM | Canal: | 1x2 |
|---|---|---|---|
| Longitud de onda: | 1310&1550nm | Conector: | FC/PC |
| Tamaño: | 104x120x28 | Uso: | Supervisión de sistema |
| Alta luz: | interruptor óptico de 1550nm SM,Interruptor de la fibra del solo modo de la PC de FC,1x2 no que traba el interruptor óptico |
||

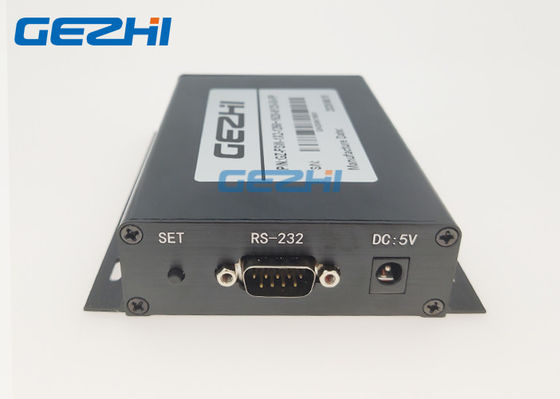

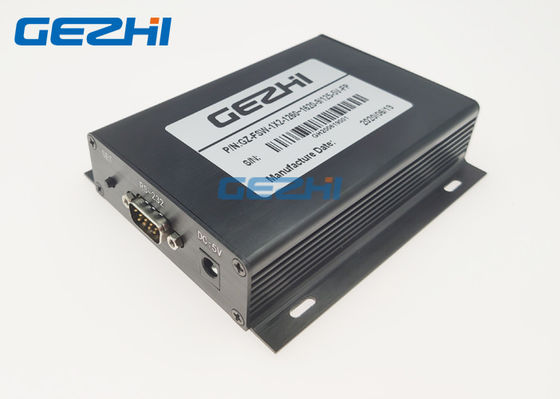

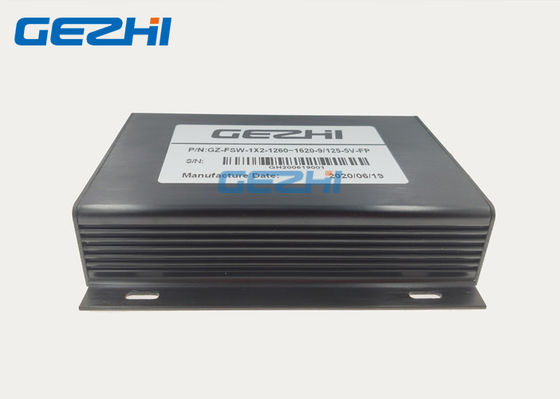

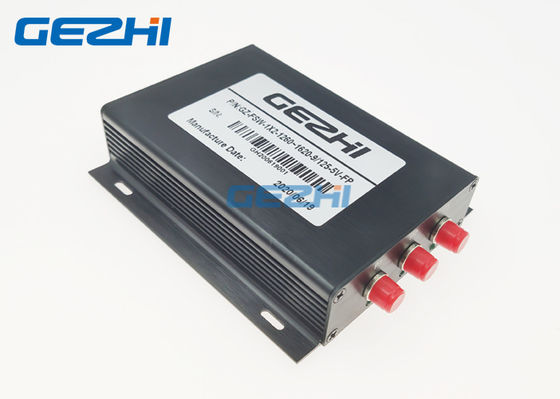

No-enganche del interruptor óptico mecánico unimodal 1x2
El interruptor óptico mecánico unimodal de No-enganche 1x2 de GEZHI es configurate al lado de tres fibras con dos estados. Su control por el interfaz RS232 con la operación fácil. Su conecte con corriente continua de 5V. El módulo óptico mecánico del SM No-que tornea 1x2 conecta el canal óptico reorientando una señal óptica entrante en una fibra seleccionada de la salida. El interruptor óptico mecánico de GEZHI 1x2 SM es uso en la protección óptica de la red y la protección del equipo de la restauración, de la investigación y de transmisión.
Tipo de la fuente de GEZHI el diverso de interruptor óptico de la fibra incluye 1x1, 1x2, 2x2, el tipo dual, y el interruptor óptico multi-channcel. El interruptor óptico también modificado para requisitos particulares está disponible.
Características
Transferencia rápida
Pérdida de inserción baja
Operación fácil
De alta calidad
Usos
Supervisión de sistema
Bloqueo del canal
Configurable añada/descenso
Instrumentación
Especificación
| Parámetros | Unidad | Indicadores |
| Tipo de la unidad | GZ-FSW-1x2-W | |
| Gama de longitud de onda | nanómetro |
1260~1650nm |
| Longitud de onda de la prueba | nanómetro |
1310/1550nm |
| Pérdida de inserción | DB | ≤0.7dB |
| Repetibilidad | DB | ≤ 0,02 |
| Pérdida de vuelta | DB |
≥50 |
| Interferencia | DB |
≥ 55 |
| WDL | DB | ≤ 0,25 |
| PDL | DB | ≤ 0,05 |
| Poder óptico | mW | ≤ 500 |
| Tiempo que cambia | ms | ms ≤8 |
| Tipo de la fibra | um | 9/125 |
| Conector | FC/UPC | |
| Modo de control | LLAVE y RS-232 | |
|
Fuente de alimentación de trabajo |
V |
5V |
| Temperatura de funcionamiento | ℃ | -20 ~ 70 |
| Tamaño | milímetro | 104x120x28 |
No-enganche del interruptor óptico mecánico unimodal 1x2
Ruta óptica
| Situación una | Situación dos |
|
|
|
Diagrama del panel
No-enganche de la información óptica mecánica unimodal de 1x2 SwitchOrdering
GZ-FSW-1x2-W-X-X-xx-x-x-x-xx
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Conector |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
