Equipo bajo del interruptor óptico del estante 1650nm 1X8 de la pérdida de inserción

Equipo bajo FSW-1X8-U del interruptor óptico del estante 1×N (N≤16) de la pérdida de inserción

El equipo bajo FSW-1X8-U del interruptor óptico del estante 1×N (N≤16) de la pérdida de la inserción de GEZHI es el uso del interruptor óptico de realizar productos de conversión ópticos de la trayectoria. El equipo bajo FSW-1X8-U del interruptor óptico del estante 1×N (N≤16) de la pérdida de inserción permite la conexión automatizada y repetible de una fibra común al número 8 de fibras de la salida o de la entrada. El interruptor óptico de la fibra del soporte de estante estos 1x8 es bidireccional y se puede utilizar en la dirección 1x8 o 8x1.

Con la capacidad de controlar y de cambiar la ruta óptica. El soporte de estante de FSW-1x8-U Siwtches óptico se puede seleccionar manualmente de panel de delante o controlar vía RS232 el puerto, puerto Ethernet y auto-explorar en cierta frecuencia. En sistema de transmisión de fibra óptica, el soporte de estante del FSW-1x8-U de GEZHI Siwtches óptico se utiliza para la supervisión de varios canales de la fibra, la selección multi del detector de la fuente de luz, y la protección de fibra óptica etc. de la trayectoria. Además, el soporte de estante del FSW-1x8-U de GEZHI Siwtches óptico también se utiliza en el sistema de prueba de fibra óptica para la fibra óptica y su prueba componente, la prueba del cable al aire libre y el sistema de vigilancia óptico de puntos múltiples de los sensores.

Características

Pérdida de inserción baja, transferencia rápida

Gestión remota del control RS232 y de Ethernet RJ45
SerialNet, alta confiabilidad, alta estabilidad
Señal transparente de la transmisión. Altas estabilidad y confiabilidad

El panel de pantalla LED. Representación visual, operación conveniente
El canal y el intervalo de tiempo de la exploración automática pueden ser puestos


Usos

Supervisión del cable y sistema que mantiene

FITL
Medida automática

Control remoto de la red óptica

Especificación

Parámetros	Unidad	Indicadores
Tipo de la unidad		FSW-1x8-U
Gama de longitud de onda	nanómetro	1260~1650nm
Pruebe la longitud de onda	nanómetro	1310/1550 nanómetro
Pérdida de inserción	DB	Tipo. ≤0.8dB, DB Max.≤1.5
Repetibilidad	DB	≤ 0,02
Pérdida de vuelta	DB	≥ 55
Interferencia	DB	≥ 70
WDL	DB	≤ 0,25
PDL	DB	≤ 0,05
Poder óptico	mW	≤ 500
Tiempo de la transferencia	ms	ms ≤10 (adyacente)
Tipo de la fibra	um	9/125
Conector		FC/APC
Puerto de la supervisión		RJ45 Y RS-232
Fuente de alimentación de trabajo (Enchufe-tipo)	V	CA: 100~ 240 (50/60Hz)
Consumo de energía	W	< 10
Temperatura de funcionamiento	℃	-10 ~ 60
Tamaño	milímetro	1U: 483 x 230 x 45



Equipo bajo FSW-1X8-U del interruptor óptico del estante 1×N (N≤16) de la pérdida de inserción

El panel a explicar:

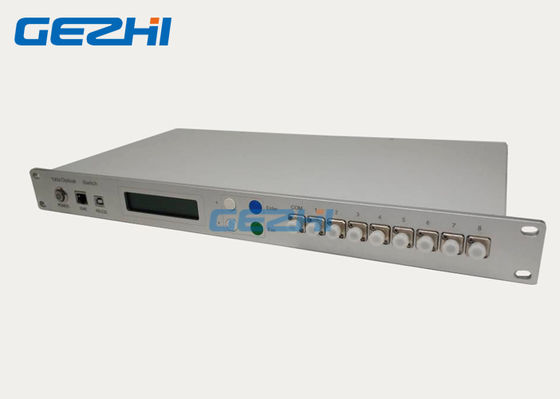

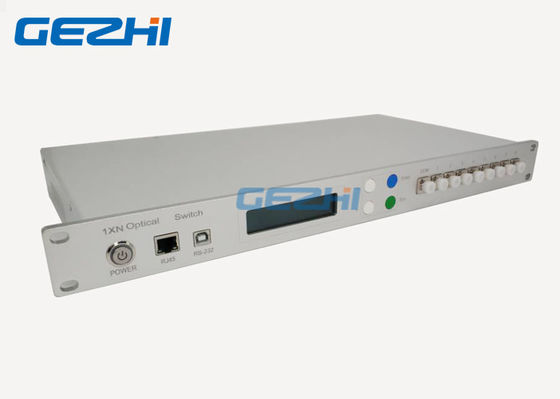

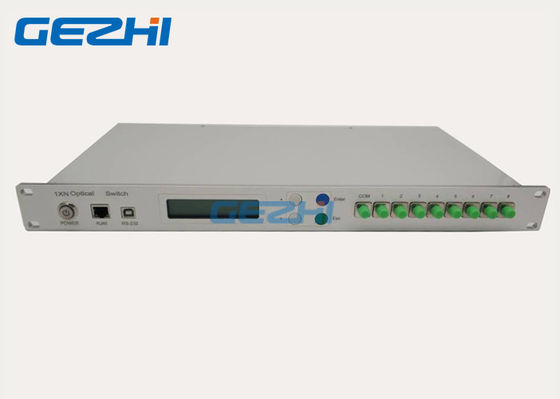

Panel de delante

◆Power: Interruptor principal de la fuente de alimentación

◆RJ45: Interfaz de la gestión de red de comunicaciones;

◆RS-232: Interfaz en serie de Rs-; Interfaz de comunicaciones seriales RS232;

◆LCD: Dispositivos que exhiben la información directamente;

◆▲: Llave a levantarse; ▼: Llave a bajarse; Entre: Llave a determinar;

Salida: Llave a cancelar;

◆com, 1~8: Interfaz de la fibra;

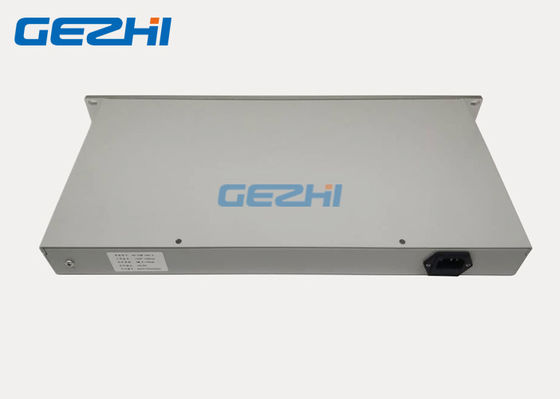

Panel trasero

◆AC: 100~240V: Interfaz del cable eléctrico;
