Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | CWDM Mux | Canal no.: | 1x12 |
|---|---|---|---|
| Longitud de onda: | 1271 ~ 1511nm | Línea tipo: | BIDI |
| Conector: | Adaptador de LC/PC | Uso: | Redes CWDM |
| Alta luz: | módulo del demux del mux del cwdm 1x12,cwdm de la fibra óptica 1571nm,12 CH CWDM Mux |
||

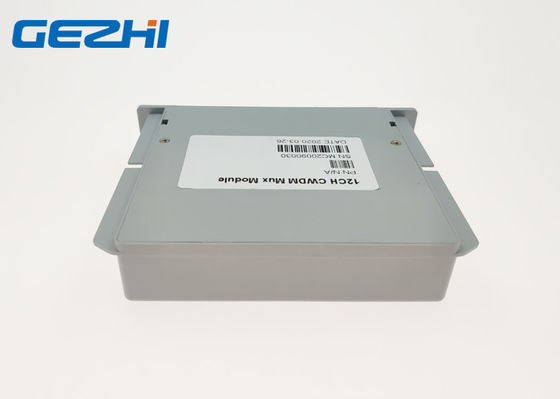

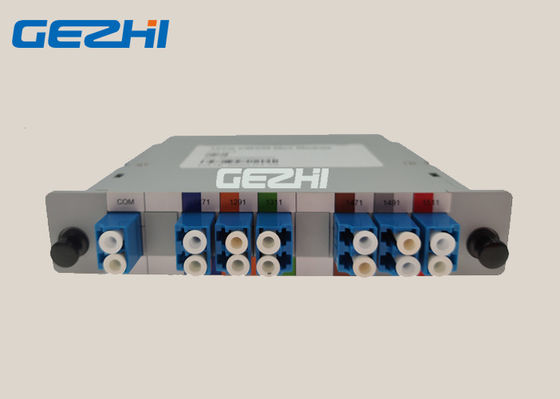

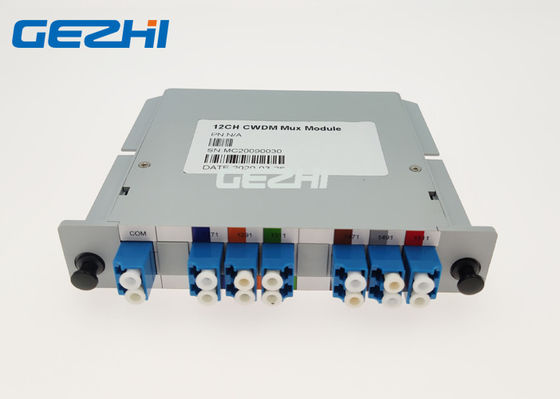

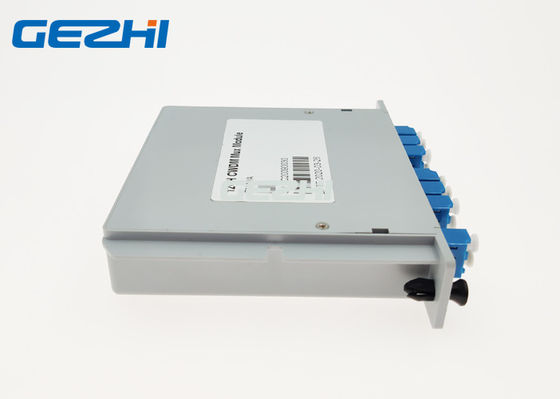

1x12 multiplexor grueso de la división de la longitud de onda del canal 1271~1571nm
El multiplexor grueso de la división de la longitud de onda de GEZHI 1x12 se basa en la tecnología del filtro de la fino-película que con 1271nm a la longitud de onda 1571nm y embalado en el tipo caja del parte movible del ABS conecte por el adaptador de LC/UPC. La transmisión gruesa del multiplexor de la división de la longitud de onda 1x12 en una sola fibra óptica con solamente pérdida de inserción del vínculo 3dB. El multiplexor grueso de la división de la longitud de onda del canal de GEZHI 1x12 tiene alto aislamiento del canal y se puede por lo tanto utilizar en un sistema bidireccional. El módulo grueso del multiplexor de la división de la longitud de onda del canal 1x12 se puede utilizar como un multiplexor o demultiplexor que enchufe un equipo del soporte de estante 3U.
Características
Pérdida de inserción baja
Bidireccional
Alto aislamiento
Altos confiable y estable
Puede ser el parte movible en el equipo montado en rack 3U
Usos
Producción del acontecimiento
Uso celular
Redes de la fibra oscura
Redes de la contribución de la difusión
Redes video ópticas
Línea supervisión
Redes de CWDM
Especificación
|
Parámetro |
Unidad |
multiplexor grueso de la división de la longitud de onda 1x12 | ||
| Mux | Demux | |||
| Longitud de onda del canal | nanómetro |
1271~1571nm |
||
|
Longitud de onda de centro |
nanómetro | ±0.5 | ||
| Espaciamiento de canal | nanómetro | 20 | ||
|
Banda útil de canal |
nanómetro | >14 | ||
| Pérdida de inserción máxima | DB | <3> | <3> | |
| Ondulación del canal | DB | 0,3 | ||
|
Aislamiento |
Adyacente | DB | >30 | |
| No adyacente | DB | >40 | ||
|
Temperatura de la pérdida del Inertion |
dB/℃ |
<0> |
||
|
Temperatura de la longitud de onda |
nanómetro ℃ |
<0> | ||
|
Dependiente de la polarización |
DB | <0> | ||
|
Modo de la polarización |
DB | <0> | ||
| Directividad | DB | >50 | ||
| Pérdida de vuelta | DB | >45 | ||
| Manejo de la potencia máximo | mW | 300 | ||
| Temperatura de Opterating | ℃ | -5~+75 | ||
| Temperatura de almacenamiento | ℃ | -40~85 | ||
| Dimensión del paquete | milímetro | L130x100x125 | ||
Nota: 1. el arreglo para requisitos particulares está disponible.
2. Especificado con el conector
Información el ordenar
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Número de canales | Tipo del módulo | Tipo de cable | Longitud de la fibra | Conector de entrada |
Salida conector |
|||||||
| CWDM | 01=1Channel Canal 02=2 Canal 03=3 Canal 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 milímetro 1=142x102x14.5 milímetro caja 2=LGX 3=19 estante del ″ 1U X=Others |
00=none 09=900um Tubo flojo 20=2.0m m 30=3.0m m |
los 05=0.5m el 10=1.0m el 15=1.5m los 30=3.0m los 40=4.0m los 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
conexión en cascada GRUESA del filtro del MULTIPLEXOR de la DIVISIÓN de la LONGITUD DE ONDA del canal 12CH
MULTIPLEXOR GRUESO de la DIVISIÓN de la LONGITUD DE ONDA del canal 12CH
