Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | CWDM Mux | Canal no.: | 12CH |
|---|---|---|---|
| Longitud de onda: | 1271 ~ 1511 | Línea tipo: | Mux |
| Conector: | LC/UPC | Uso: | Amplificador óptico de la fibra |
| Alta luz: | cwdm de la fibra 1571nm,Módulo del cwdm de 12 canales,equipo del cwdm 12Ch |
||

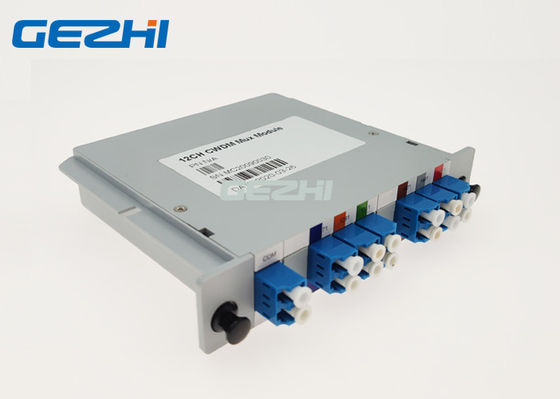

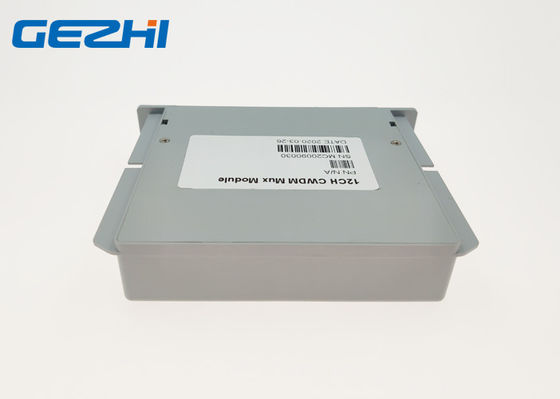

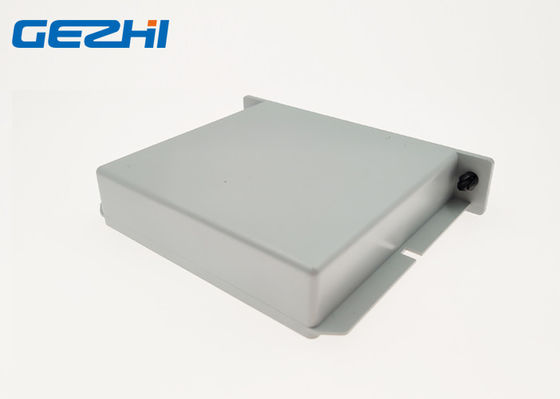

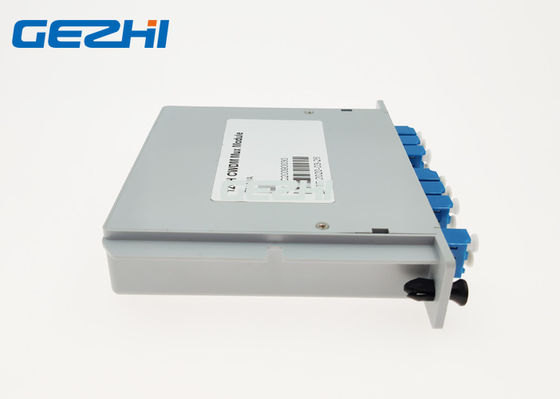

Inserte el tipo 12 módulo 1271~1571nm del canal CWDM Mux
El módulo del canal CWDM Mux de GEZHI 12 basado en tecnología dieléctrica del filtro de la fino-película que con el parte movible mecanografían el paquete de la caja del ABS conecta por el adaptador de LC/UPC. La longitud de onda del módulo del canal CWDM Mux de GEZHI 12 es a partir de 1271 el nanómetro a 1571nm, transmisión en una sola fibra óptica con solamente pérdida de inserción del vínculo 3dB. El tipo 12 módulo del parte movible del canal CWDM Mux tiene alto aislamiento del canal y se puede por lo tanto utilizar en un sistema bidireccional. El módulo se puede utilizar como un multiplexor o demultiplexor.
Características
Pérdida de inserción baja
12 canales por fibra
Bidireccional
Puede ser el parte movible en el equipo montado en rack 3U
Puede ser utilizado como el multiplexor o demultiplexor
Usos
Redes video ópticas
Uso celular
Producción del acontecimiento
Línea supervisión
Redes de la fibra oscura
Redes de CWDM
Redes de la contribución de la difusión
Especificación
|
Parámetro |
Unidad |
módulo de 1x12 CWDM | ||
| Mux | Demux | |||
| Longitud de onda del canal | nanómetro |
1271~1571nm |
||
|
Longitud de onda de centro |
nanómetro | ±0.5 | ||
| Espaciamiento de canal | nanómetro | 20 | ||
|
Banda útil de canal |
nanómetro | >14 | ||
| Pérdida de inserción máxima | DB | <3> | <3> | |
| Ondulación del canal | DB | 0,3 | ||
|
Aislamiento |
Adyacente | DB | >30 | |
| No adyacente | DB | >40 | ||
|
Temperatura de la pérdida del Inertion |
dB/℃ |
<0> |
||
|
Temperatura de la longitud de onda |
nanómetro ℃ |
<0> | ||
|
Dependiente de la polarización |
DB | <0> | ||
|
Modo de la polarización |
DB | <0> | ||
| Directividad | DB | >50 | ||
| Pérdida de vuelta | DB | >45 | ||
| Manejo de la potencia máximo | mW | 300 | ||
| Temperatura de Opterating | ℃ | -5~+75 | ||
| Temperatura de almacenamiento | ℃ | -40~85 | ||
| Dimensión del paquete | milímetro | L130x100x125 | ||
Nota: 1. el arreglo para requisitos particulares está disponible.
2. Especificado con el conector
Información el ordenar
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Número de canales | Tipo del módulo | Tipo de cable | Longitud de la fibra | Conector de entrada |
Salida conector |
|||||||
| CWDM | 01=1Channel Canal 02=2 Canal 03=3 Canal 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 milímetro 1=142x102x14.5 milímetro caja 2=LGX 3=19 estante del ″ 1U X=Others |
00=none 09=900um Tubo flojo 20=2.0m m 30=3.0m m |
los 05=0.5m el 10=1.0m el 15=1.5m los 30=3.0m los 40=4.0m los 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Conexión en cascada del filtro
Inserte el tipo módulo de 12CH CWDM Mux
