Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | 40CH AAWG | Longitud de onda: | C20 a C59 |
---|---|---|---|
Canal: | 40CH | Conector: | Adaptador de LC/UPC |
Paquete: | 1U independiente 19" estante | Uso: | Redes del recorrido de Llong |
Alta luz: | 40CH AAWG DWDM MUX,multiplexor de 40CH AAWG,Demultiplexor del multiplexor |

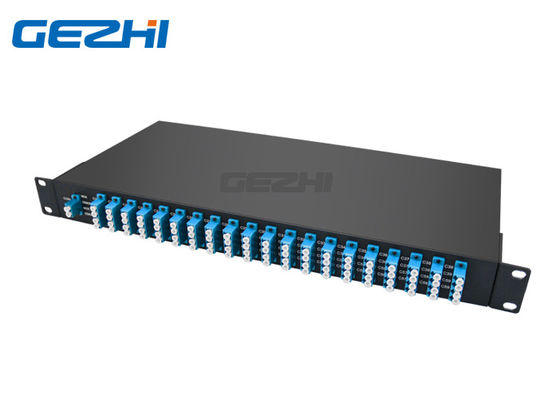

guía de onda puesta en orden atermal 40CH que ralla el multiplexor y el demultiplexor duales de la fibra
El 40ch Mux Demux AAWG de Gezhi es un módulo óptico pasivo de alta densidad, de pequeñas pérdidas e independiente. Se basa en tecnología atermal del AWG con tecnología monolítica gausiana. El módulo de 40-channel AAWG ofrece una solución ultra de pequeñas pérdidas (debajo de 4.5dB) y alta del WDM del aislamiento del canal para los centros de datos y los usos de acceso del metro. esta reja puesta en orden atermal de la guía de onda 40CH proporciona la facilidad de la dirección de la fibra, del aislamiento excelente del canal, y de la confiabilidad a largo plazo en un 19" el estante del capítulo 1U, que es el dispositivo ideal para los sistemas que requieren rendimiento superior, altas cuentas del canal y bajo costo. Conjuntamente con los amplificadores y los transpondores, la reja puesta en orden atermal de la guía de onda 40ch apoya una amplia gama de arquitecturas de punto a punto simple a las configuraciones de anillo amplificadas.
Características
Totalmente pasivo, ningún power& ningún enfriamiento requerido
Alto aislamiento del canal para la confiabilidad creciente
Mux incorporado y Demux en una unidad, trabajando en dos fibras de la red
Pérdida de inserción ultrabaja para la distancia y el funcionamiento aumentados
Usos
El WDM basó ADM
Tratamiento de señales óptica
Transmisión del WDM
Encaminamiento selectiva de la longitud de onda
Redes del metro y del largo trayecto
Especificación
Parámetros | Condiciones | Especificaciones | Unidades | ||
Mínimo. | Máximo. | ||||
Temperatura de funcionamiento | Funcionamiento | -5 | 65 | Oc | |
Humedad de funcionamiento | Funcionamiento | 5 | 95 | %RH | |
Temperatura de almacenamiento | Non_Operating | -40 | +85 | Oc | |
Humedad del almacenamiento | Non_Operating | 5 | 95 | %RH | |
ESPECIFICACIÓN ÓPTICA | AWG AAWG GAUSIANO | ||||
Parámetros | Condición | Espec. | Unidades | ||
Minuto | Tipo | Máximo | |||
Número de canales | 2-1×40 | ||||
Espaciamiento de canal del número | 100GHz | 100 | Gigahertz | ||
Cha. Longitud de onda de centro | Frecuencia del ITU. | C – banda | nanómetro | ||
Banda útil de canal claro | ±0.1 | nanómetro |
ESPECIFICACIONES ÓPTICAS | |||||
Parámetros | Condición | Espec. | Unidades | ||
Minuto | Tipo | Máximo | |||
Estabilidad de la longitud de onda | Alcance máximo del error de la longitud de onda de todos los canales y temperaturas en la polarización media. | ±0.05 | nanómetro | ||
-1 ancho de banda del canal del DB del DB -1 | Ancho de banda del canal claro definido por forma de la banda útil. Para cada canal | 0,24 | nanómetro | ||
-3 ancho de banda del canal del DB del DB -3 | Ancho de banda del canal claro definido por forma de la banda útil. Para cada canal | 0,43 | nanómetro | ||
Pérdida de inserción óptica en la rejilla del ITU | Definido como la transmisión mínima en la longitud de onda del ITU para todos los canales. Para cada canal, en todas las temperaturas y polarizaciones. | 3,5 | 4,5 | DB | |
Aislamiento adyacente | Diferencia de la pérdida de inserción de la transmisión mala en la longitud de onda de la rejilla del ITU al poder más alto, todas las polarizaciones, dentro de la banda del ITU de los canales adyacentes. | 30 | DB | ||
No adyacente, aislamiento del canal | Diferencia de la pérdida de inserción de la transmisión mala en la longitud de onda de la rejilla del ITU al poder más alto, todas las polarizaciones, dentro de la banda del ITU de los canales no adyacentes. | 40 | DB | ||
Aislamiento total del canal |
Diferencia acumulativa total de la pérdida de inserción de la transmisión mala en la longitud de onda de la rejilla del ITU al poder más alto, todas las polarizaciones, dentro de la banda del ITU del resto de los canales, incluyendo los canales adyacentes. |
33 | DB | ||
Uniformidad de la pérdida de inserción | Alcance máximo de la variación de la pérdida de inserción dentro del ITU a través de todos los canales, polarizaciones y temperaturas. | 0,8 | 1,0 | DB | |
Ondulación de la pérdida de inserción |
Cualquier máximos y cualquier mínimos de pérdida óptica a través El ITU congriega, excepto puntos del límite, para cada canal en cada puerto |
0,4 | 0,5 | DB | |
Directividad | Ratio de poder reflejado fuera de cualquier canal (con excepción del canal n) al poder adentro del canal de entrada n | 50 | DB | ||
Pérdida de vuelta óptica | Puertos de la entrada y de salida | 40 | DB | ||
Pérdida dependiente de PDLPolarization en banda del canal claro | Valor a lo peor medido en banda del ITU | 0,3 | 0,5 | DB | |
Dispersión del modo de la polarización | 0,5 | picosegundo | |||
Poder óptico máximo | 23 | dBm | |||
Gama de la supervisión de la entrada-salida de MUXDEMUX | -35 | +23 | dBm |
Información el ordenar
AWG | X | XX | X | XX | X | XX |
Espaciamiento de canal | Número de canales | Configuración | 1r canal | Tipo del paquete | Conector de In/Out | |
1=100GHz |
32=32Channel Canal 40=40 Canal 44=44 Canal 48=48
|
Fibra de S=Single Fibra de D=Dual |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19” 1U montado en rack |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |
guía de onda puesta en orden atermal 40CH que ralla la fibra dual
