Datos del producto:
Pago y Envío Términos:
|
Longitud de onda: | 50GHz | Canal: | Canal 60 |
---|---|---|---|
Conector: | LC/UPC | Paquete: | Montado en rack |
Alta luz: | AWG Mux Demux de 60 canales,módulo del AWG 50Ghz,reja puesta en orden atermal de la guía de onda 60CH |
Módulo montado en rack atermal del AWG DWDM del solo canal de la fibra 50Ghz 60
El módulo atermal del AWG DWDM del 60ch Mux Demux de GEZHI es un módulo óptico pasivo de pequeñas pérdidas, de alta densidad e independiente. Se basa en tecnología atermal del AWG con las bandas de paso gausianas. Proporcionando el acceso hasta los canales espaciados 50GHz 60Channel en un paquete 1U, esta unidad maximiza la capacidad de la gama de la C-banda. Conjuntamente con los transpondores y los amplificadores, 60ch el demux del mux del AWG DWDM apoya una amplia gama de arquitecturas de punto a punto simple a las configuraciones de anillo amplificadas.
Características
Ningunos requisitos de alimentación eléctricos
Alto aislamiento del canal para la confiabilidad creciente
Pérdida de inserción ultrabaja para la distancia y el funcionamiento aumentados
Confiabilidad de GR-1221-COREUNC y de Telecordia TR-NWT-000468
Usos
Encaminamiento selectiva de la longitud de onda
El WDM basó ADM
Trabajos de la red del metro y del largo trayecto
Transmisión del WDM
Tratamiento de señales óptica
Especificación
Parámetro | Especificaciones | Unidad | Comentario | ||
Minuto | Máximo | ||||
Canal de entrada | 1 | ||||
Canal de salida | 60 | 80, 96 canales disponibles | |||
Espaciamiento de canal | 50 | Gigahertz | |||
ancho de banda 1dB |
0,18 |
nanómetro | Tipo de Gaussion | ||
ancho de banda 3dB |
0,28 |
nanómetro | |||
I.L | 6 | DB | Peor caso en banda útil del ITU | ||
UNI DE I.L. | 1 | DB | |||
Ondulación | 0,7 | DB | Variación de la pérdida en banda útil del ITU | ||
PDL | 0,5 | DB | Valor máximo en banda útil del ITU | ||
Interferencia adyacente | 22 | DB | Peor caso en banda útil del ITU | ||
Interferencia no adyacente | 27 | DB | Peor caso en banda útil del ITU | ||
Interferencia total | 20 | DB | Interferencia acumulativa del resto de los canales | ||
Pérdida de vuelta | 40 | DB | |||
Poder óptico continuo máximo | 250 | mW | Poder óptico de la entrada máxima | ||
Dispersión cromática (CD) | -20 | +20 | ps/nm | ||
PMD | 0,5 | picosegundo |

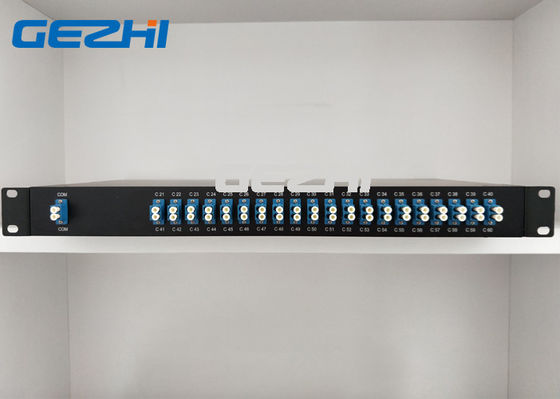

Imagen del paquete
