Datos del producto:
Pago y Envío Términos:
|
| Longitud de onda: | interruptor de 1310nm 2x2B | Controle el tipo: | No-enganche |
|---|---|---|---|
| Fuente de alimentación: | 5v | Conector: | SC/UPC |
| Nombre de producto: | Interruptor óptico de la fibra mecánica | Característica: | Disponible en solo modo/modo multi |
| Alta luz: | No enganche de los interruptores ópticos,interruptor de la fibra óptica 2x2B,interruptor óptico de la fibra 1310nm |
||

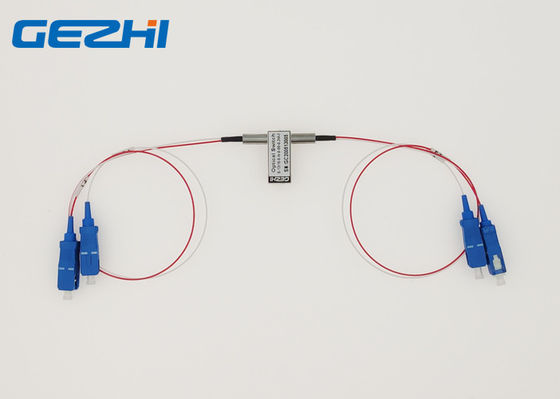

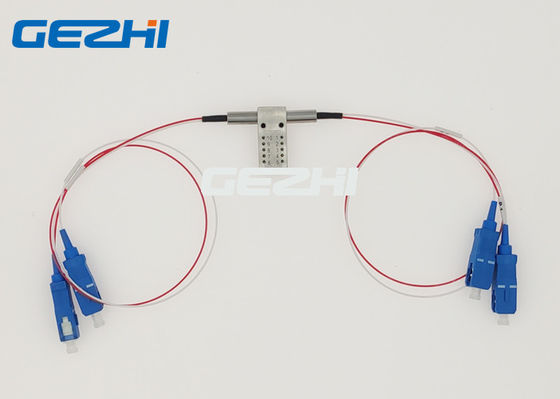

interruptor óptico 1310nm de la fibra mecánica 2x2B con la fibra 1meter SC/UPC del SM
El interruptor óptico de la fibra mecánica de GEZHI 2x2B conecta los canales ópticos reorientando una señal óptica entrante en seleccionado para hacer salir la fibra. Su trabajo con el wavelenght 1310nm (1260~1650nm disponible). Esto se alcanza usando una configuración propietaria opto-mecánica pendiente de la patente y se activa vía una señal de control eléctrica. El interruptor óptico de la fibra mecánica 2x2B ofrece confiabilidad ultraalta y funcionamiento rápido del velocidad de transferencia así como bidireccional. El interruptor óptico de la fibra mecánica 2x2B es solución verdadera de la transferencia para los usos ópticos del establecimiento de una red.
Características
PWB aumentable
El más tamaño pequeño
Pérdida baja del ‐ de la inserción
Velocidad de transferencia rápida
Tipo industrial disponible
Disponible en solo modo/modo multi
Usos
Supervisión óptica de la red
Restauración y protección ópticas de la red
Ópticos configurables añaden/descenso
Protección del equipo de transmisión
Investigación y desarrollo
Router de la longitud de onda
El interruptor óptico de la fibra mecánica de GEZHI 2x2B ampliamente utilizado para la protección/la restauración ópticas, encaminamiento del netrwork de la señal óptica, reconfigurable añade/los multiplexores del descenso, cruz óptica conecta (OXC), la supervisión óptica de la red, los equipos de prueba ópticos, el etc.
Especificación
| Parámetros | GZ-FSW-2×2B | ||
| Gama de longitud de onda | nanómetro | 850±40/1300±40 | 1260~1650 |
| Avelength de funcionamiento | nanómetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Pérdida de inserción | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,6 máximo: 0,8 |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Interferencia | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
| Fuente de alimentación | v | 3,0 o 5,0 | |
| Curso de la vida | épocas | ≥107 | |
| Cambie el tiempo | ms | ≤8 | |
| Poder de la transmisión | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+70 | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensión | milímetro | (L) 12.0× (H) 8,2 el arreglo para requisitos particulares 27.0× (W) está disponible. | |
Ruta óptica
| Situación una | Situación dos |
|
|
 |
Pernos
| Parámetros | Pernos | Impulsión eléctrica | Sensor de la situación | ||||||
| 2×2B | Trayectoria óptica | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| No-enganche | P1-P3 | -- | -- | -- | -- | Cierre | Abierto | Abierto | Cierre |
| P1-P4, P2-P3 | V+ | -- | -- | Tierra | Abierto | Cierre | Cierre | Abierto | |
| enganche | P1-P3 | -- | -- | Tierra | V+ | Cierre | Abierto | Abierto | Cierre |
| P1-P4 P2-P3 | V+ | Tierra | -- | -- | Abierto | Cierre | Cierre | Abierto | |
Información de la orden
GZ-2x2B-x-xx-x-x-x-xx-x-x
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
