Datos del producto:
Pago y Envío Términos:
|
| Longitud de onda: | 1310 y 1550nm | Controle el tipo: | No-enganche |
|---|---|---|---|
| Fuente de alimentación: | 5v | Conector: | LC/UPC |
| Nombre de producto: | Mini interruptores de puente de la fibra óptica 2x2 | Usos: | Protección del transmisor y del receptor |
| Alta luz: | Interruptor óptico de puente,interruptores ópticos de la fibra 2x2,interruptor de la fibra óptica 1310nm |
||
Los mini interruptores de puente de la fibra óptica 2x2 para añaden o caen en sistemas ópticos
Los mini interruptores de puente de la fibra óptica 2x2 de GEZHI con el cable de 2m m adentro evitan la fibra fácil romperse. Su con 10pins que puede moutable en el tablero del PWB.
El interruptor de puente óptico 2x2 se fija rápidamente para puentear modo para aislar el mainnetwork del dispositivo local del establecimiento de una red. Tipo de la fuente de GEZHI el diverso de interruptor óptico le gusta 1x1, de 1x2, de 2x2, de 1x3, de 1x4, de 1x2 dual, de 2x2, de 2x4, de varios canales, 1x8, 1x16, 1x32 e interruptor óptico del equipo o interruptor óptico modificado para requisitos particulares.
Características
Bajo costo incomparable
Pérdida de inserción baja
Altamente estable y confiable
Alto aislamiento del canal
Enganche o No-enganche
Trayectoria óptica libre de epoxy
Usos
Instrumentación
Encaminamiento de la señal óptica
Sistemas de pruebas de la red
Ópticos configurables añaden/descenso
Protección del transmisor y del receptor
Protección/restauración ópticas de Netrwork

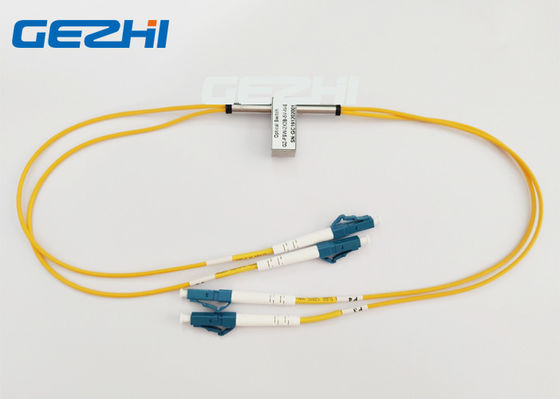

imagen de los interruptores de puente de la fibra óptica 2x2
Especificación
| Parámetros | GZ-FSW-2×2B | ||
| Gama de longitud de onda | nanómetro | 850±40/1300±40 | 1260~1650 |
| Avelength de funcionamiento | nanómetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Pérdida de inserción | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,6 máximo: 0,8 |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Interferencia | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
| Fuente de alimentación | v | 3,0 o 5,0 | |
| Curso de la vida | épocas | ≥107 | |
| Cambie el tiempo | ms | ≤8 | |
| Poder de la transmisión | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+70 | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensión | milímetro | (L) 12.0× (H) 8,2 el arreglo para requisitos particulares 27.0× (W) está disponible. | |
Pernos
| Parámetros | Pernos | Impulsión eléctrica | Sensor de la situación | ||||||
| 2×2B | Trayectoria óptica | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| No-enganche | P1-P3 | -- | -- | -- | -- | Cierre | Abierto | Abierto | Cierre |
| P1-P4, P2-P3 | V+ | -- | -- | Tierra | Abierto | Cierre | Cierre | Abierto | |
| enganche | P1-P3 | -- | -- | Tierra | V+ | Cierre | Abierto | Abierto | Cierre |
| P1-P4 P2-P3 | V+ | Tierra | -- | -- | Abierto | Cierre | Cierre | Abierto | |
Ruta óptica
| Situación una | Situación dos |
|
|
 |
Información de la orden
GZ-2×2B
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
