Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | AWG DWDM | Canal: | 48CH |
|---|---|---|---|
| Longitud de onda: | C13 a C60 | Conector: | LC/UPC |
| Fibra: | Sola fibra | Uso: | Trabajos de la red del metro y del largo trayecto |
| Alta luz: | 1x48 AWG DWDM,100Ghz AAWG,48CH AAWG |
||

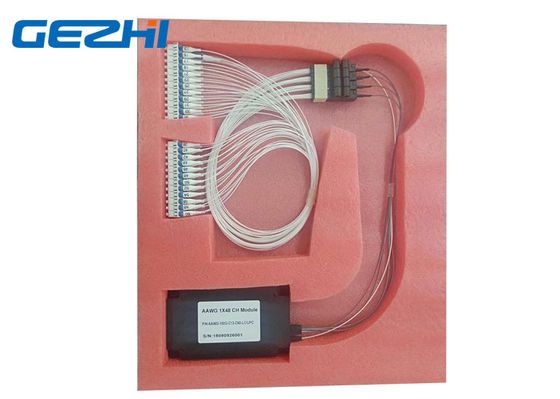

Poner en orden-guía de onda atermal de 100Ghz 1x48 que ralla el módulo C13 de DWDM a la longitud de onda C60
La Poner en orden-guía de onda atermal de GEZHI 1x48 que ralla DWDM está por tecnología planar del silicona-en-silicio. Los microprocesadores del AWG que GEZHI usados para DWDM Mux/Demux se apuntan para el avión transcontinental/el metro y los usos de acceso, donde están supremos el funcionamiento óptico excepcional y el bajo costo.
La poner en orden-guía de onda que ralla los multiplexores y los demultiplexores de la división de la longitud de onda de (AWG) con 100 gigahertz del espaciamiento de canal. La longitud de onda de C13 a la longitud de onda C60 con el conector de LC/UPC.
Se fabrican los microprocesadores de circuito de AAWG, que son circuitos planares (PLCs) de la onda luminosa. Este uniformidad material excepcional del objeto expuesto de la guía de onda del silicona-en-silicio, dependencia baja de la polarización y pérdida baja de la propagación.
Características
espaciamiento de canal 100-GHz
Puede ser utilizado como Mux o Demux
Diseño atermal para los nodos no propulsados de la distribución.
Diseño de la banda ancha - maximiza uniformidad en banda útil
Conectores estándar de la fibra: SC, ST, FC, LC, o modificado para requisitos particulares
Polaco del conector: UPC o APC (como aplicable)
Usos
Transmisión del WDM
El WDM basó ADM
Tratamiento de señales óptica
Trabajos de la red del metro y del largo trayecto
Encaminamiento selectiva de la longitud de onda
Especificación
| Parámetro | Especificaciones | Unidad | Comentario | ||
| Minuto | Máximo | ||||
| Canal de entrada | 1 | ||||
| Canal de salida | 48 | 32, 40 canales disponibles | |||
| Espaciamiento de canal | 100 | Gigahertz | |||
| Banda útil de la referencia | -12,5 | 12,5 | Gigahertz | ||
| Exactitud de la longitud de onda | -50 | 50 | P.M. | En relación con rejilla del ITU | |
| ancho de banda 1dB |
0,4 |
nanómetro |
Tipo superior F-plano |
||
| ancho de banda 3dB |
0,6 |
nanómetro | |||
| I.L | 6 | DB | Peor caso en banda útil del ITU | ||
| UNI DE I.L. | 1 | DB | |||
| Ondulación | 0,7 | DB | Variación de la pérdida en banda útil del ITU | ||
| PDL | 0,5 | DB | Valor máximo en banda útil del ITU | ||
| Interferencia adyacente | 25 | DB | Peor caso en banda útil del ITU | ||
| Interferencia no adyacente | 30 | DB | Peor caso en banda útil del ITU | ||
| Interferencia total | 22 | DB | Interferencia acumulativa del resto de los canales | ||
| Pérdida de vuelta | 40 | DB | |||
| Poder óptico continuo máximo | 250 | mW | Poder óptico de la entrada máxima | ||
| Dispersión cromática (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | picosegundo | |||
